Каталог запчастей HITACHI
Электрооборудование (C) — HITACHI ZX350W

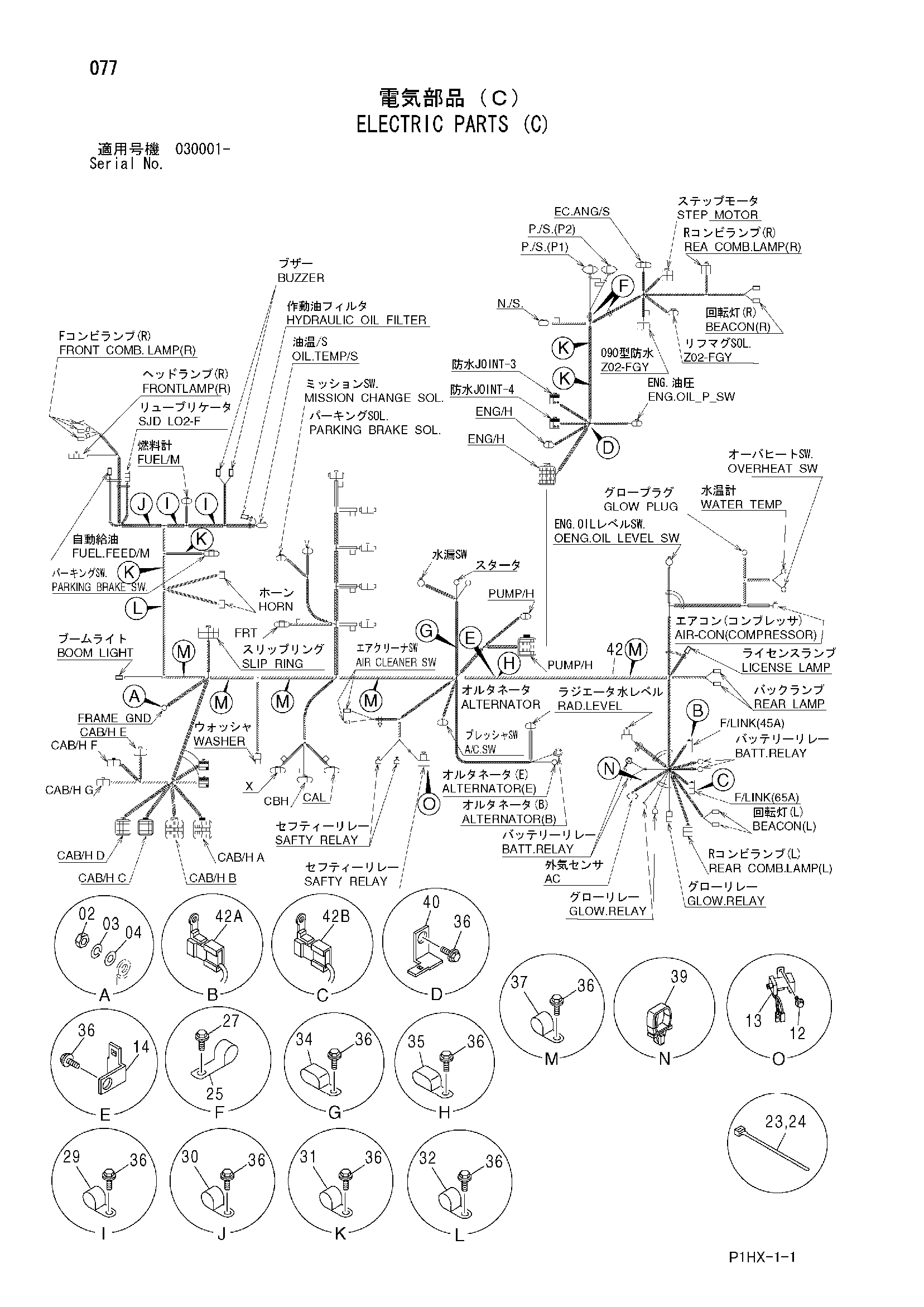

Заводская схема «Электрооборудование (C)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4452158 | Реле | 1 |
| 14 | 4257159 | Кронштейн | 1 |
| 23 | 4055311 | Ленточный зажим | 16 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 25 | 4450494 | Зажим (22mm) | 2 |
| 27 | J260616 | Болт с шайбой | 2 |
| 27A | J900616 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 29 | 4190261 | Зажим (22mm) | 5 |
| 30 | 4190275 | Зажим (14mm) | 2 |
| 31 | 4190273 | Зажим (18mm) | 5 |
| 32 | 4190274 | Зажим (20mm) | 6 |
| 34 | 4190282 | Зажим (18mmX2) | 2 |
| 35 | 4190266 | Зажим (22mmX2) | 5 |
| 36 | J271020 | Болт с шайбой | 30 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4190264 | Зажим (35mm) | 4 |
| 39 | 4449250 | Зажим | 2 |
| 40 | 4418301 | Кронштейн | 1 |
| 42 | 0004813 | Жгут проводов | 1 |
| 42A | 4315323 | Фусибле-линк 45A | 1 |
| 42B | 4423418 | Фусибле-линк 65A | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
