Гидролинии рабочего оборудования (9.7m стрела) — HITACHI ZX350W

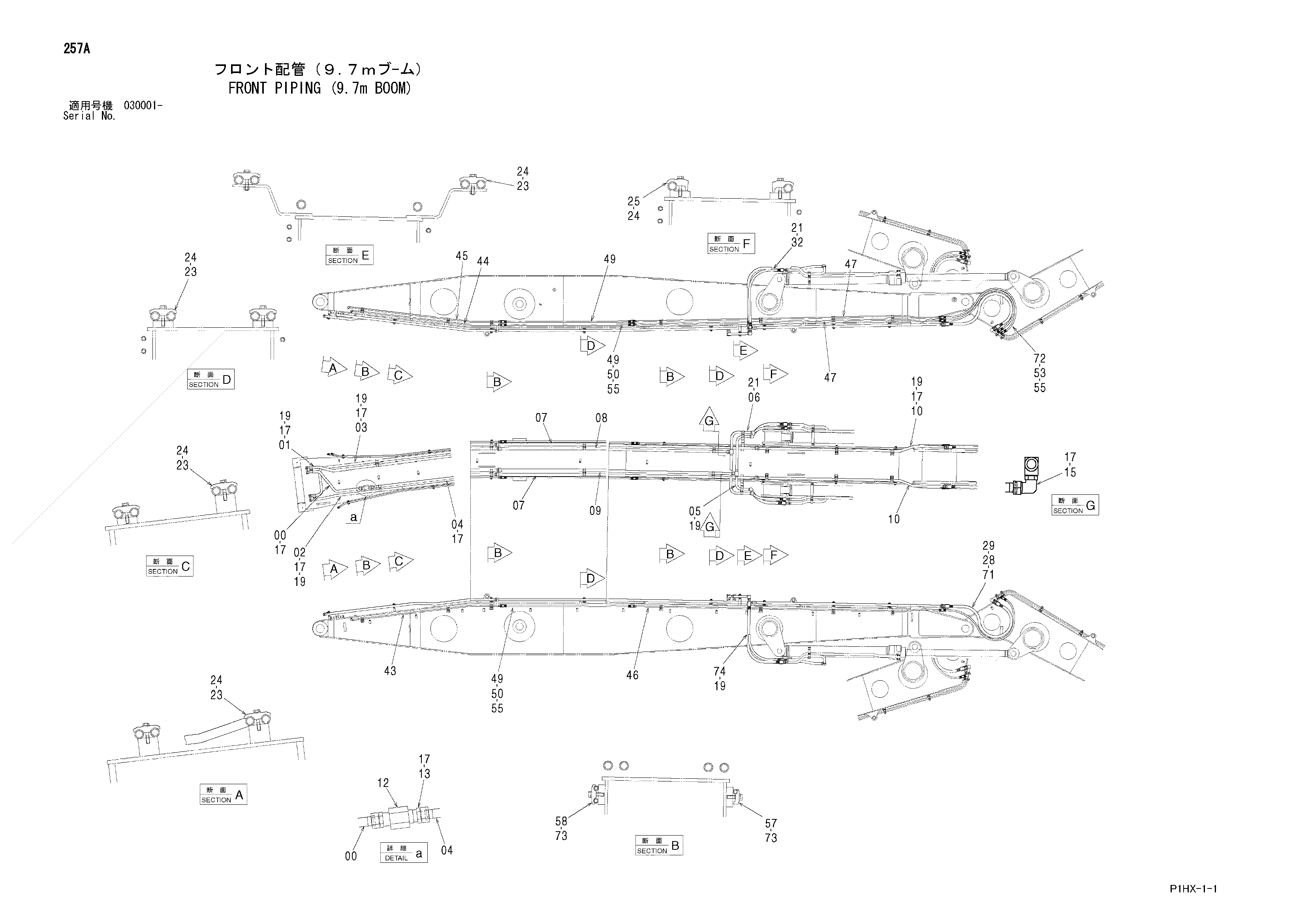

Заводская схема «Гидролинии рабочего оборудования (9.7m стрела)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763581 | Трубка | 1 |
| 01 | 9763276 | Трубка | 1 |
| 02 | 9763692 | Трубка | 1 |
| 03 | 9763718 | Трубка | 1 |
| 04 | 9763582 | Трубка | 1 |
| 05 | 9763730 | Трубка | 1 |
| 06 | 9763732 | Трубка | 1 |
| 07 | 9763728 | Трубка | 2 |
| 08 | 9763726 | Трубка | 1 |
| 09 | 9763727 | Трубка | 1 |
| 10 | 9763734 | Трубка | 2 |
| 12 | 9075046 | Клапан словретур | 1 |
| 13 | 4207425 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4208474 | Угловой штуцер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187329 | Уплотнительное кольцо | 11 |
| 19 | 4187328 | Уплотнительное кольцо | 9 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 23 | 4189860 | Хомут трубки | 12 |
| 24 | J271270 | Болт с шайбой | 18 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4190127 | Хомут трубки | 6 |
| 28 | 4055105 | Защита шланга | 2 |
| 29 | 4208245 | Шайба | 4 |
| 32 | 4303121 | Шланг | 2 |
| 43 | 9763741 | Трубка | 1 |
| 44 | 9763742 | Трубка | 1 |
| 45 | 9763743 | Трубка | 1 |
| 46 | 9763745 | Трубка | 1 |
| 47 | 9763746 | Трубка | 2 |
| 49 | 4630439 | Шланг | 3 |
| 50 | 4630438 | Защита шланга | 3 |
| 53 | 4630438 | Защита шланга | 3 |
| 55 | 4073050 | Шайба | 12 |
| 57 | 4190124 | Хомут трубки | 7 |
| 58 | 4189858 | Хомут трубки | 7 |
| 71 | 4286876 | Шланг | 2 |
| 72 | 4384843 | Шланг | 3 |
| 73 | J271250 | Болт с шайбой | 14 |
| 73A | J901250 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 74 | 4643874 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
