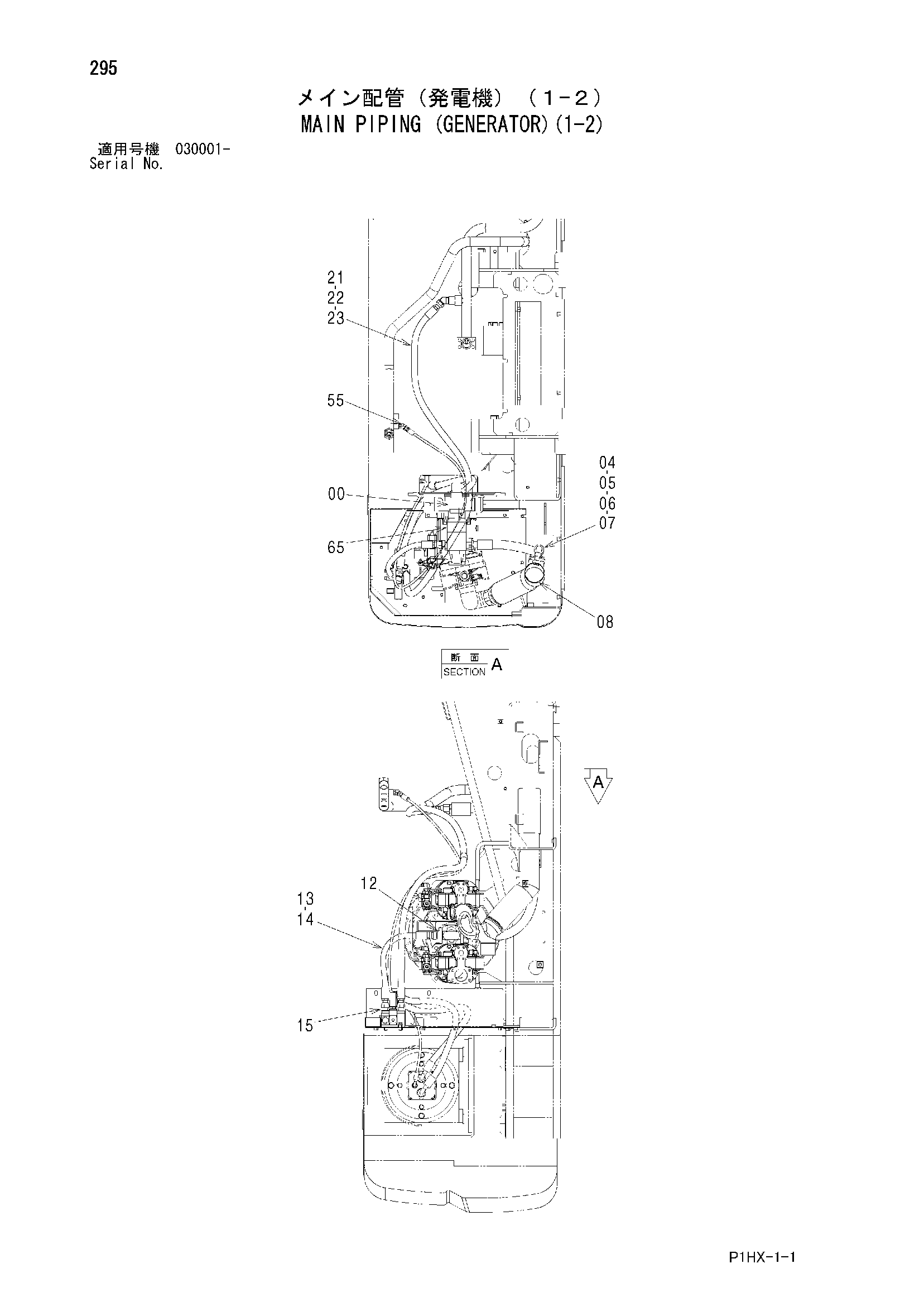

Основные гидролинии (генератор)(1-2) — HITACHI ZX350W
Заводская схема «Основные гидролинии (генератор)(1-2)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3096211 | Вал центральный | 1 |
| 04 | 4482297 | Шланг | 1 |
| 05 | 4508805 | Уплотнительное кольцо | 2 |
| 06 | 4024049 | Разъёмный фланец | 4 |
| 07 | J781030 | Болт с внутренним шестигранником | 8 |
| 08 | 8089727 | Всасывающая трубка | 1 |
| 12 | A853166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 4223546 | Шланг | 1 |
| 15 | 4197530 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9199431 | Шланг в сборе | 1 |
| 22A | 4445390 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 9 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 24 | A853266 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4263448 | Переходник S | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | 4121859 | Ленточный зажим | 5 |
| 51 | 4327294 | Защитный кожух | 5 |
| 55 | A852233 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 9251803 | Насос | 1 |
| 65A | 4465782 | Насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
