Рама (хигх-моунт подъём кабина) — HITACHI ZX350W

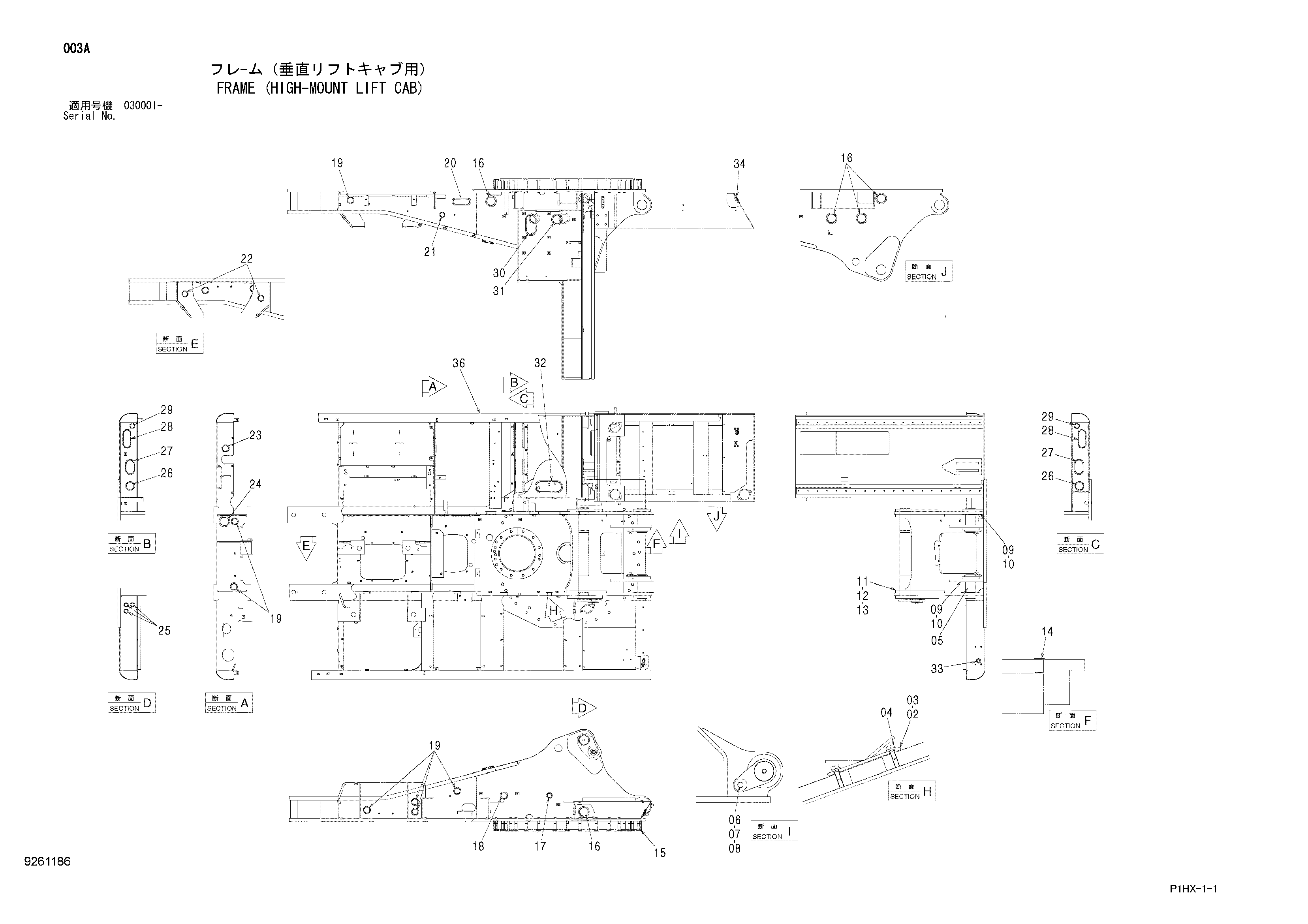

Заводская схема «Рама (хигх-моунт подъём кабина)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8080936 | Палец | 2 |
| 06 | 4426128 | Пластина | 2 |
| 07 | J921845 | Болт | 2 |
| 08 | J257218 | Пружинная шайба | 2 |
| 09 | 4469095 | Упорная пластина | 4 |
| 10 | 4469097 | Упорная пластина | 4 |
| 11 | 4469095 | Упорная пластина | 2 |
| 12 | 4469096 | Упорная пластина | 1 |
| 13 | 4469097 | Упорная пластина | 2 |
| 14 | 4385472 | Установочный штифт | 3 |
| 15 | J922706 | Болт | 36 |
| 16 | 4196826 | Резиновая втулка | 5 |
| 17 | 4273759 | Резиновая втулка | 1 |
| 18 | 4315991 | Резиновая втулка | 1 |
| 19 | 4255530 | Резиновая втулка | 7 |
| 20 | 4277018 | Резиновая втулка | 1 |
| 21 | 4200176 | Резиновая втулка | 1 |
| 22 | 4201749 | Резиновая втулка | 2 |
| 23 | 4208279 | Резиновая втулка | 1 |
| 24 | 4201986 | Резиновая втулка | 1 |
| 25 | 4210661 | Резиновая втулка | 3 |
| 26 | 4221019 | Резиновая втулка | 2 |
| 27 | 4626998 | Резиновая втулка | 2 |
| 28 | 4402370 | Резиновая втулка | 2 |
| 29 | 4201995 | Резиновая втулка | 2 |
| 30 | 4417002 | Резиновая втулка | 1 |
| 31 | 4283927 | Резиновая втулка | 1 |
| 32 | 4416798 | Резиновая втулка | 1 |
| 33 | 4184582 | Резиновая втулка | 1 |
| 34 | 4312368 | Резиновая втулка | 1 |
| 36A | 5010622 | Рама основной | 1 |
| 36B | 4438153 | Трубка | 1 |
| 36C | 4439160 | Трубка | 1 |
| 36D | 3094103 | Ступень | 1 |
| 36E | 6024461 | Башенный | 1 |
| 36F | 4633181 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
