Каталог запчастей HITACHI

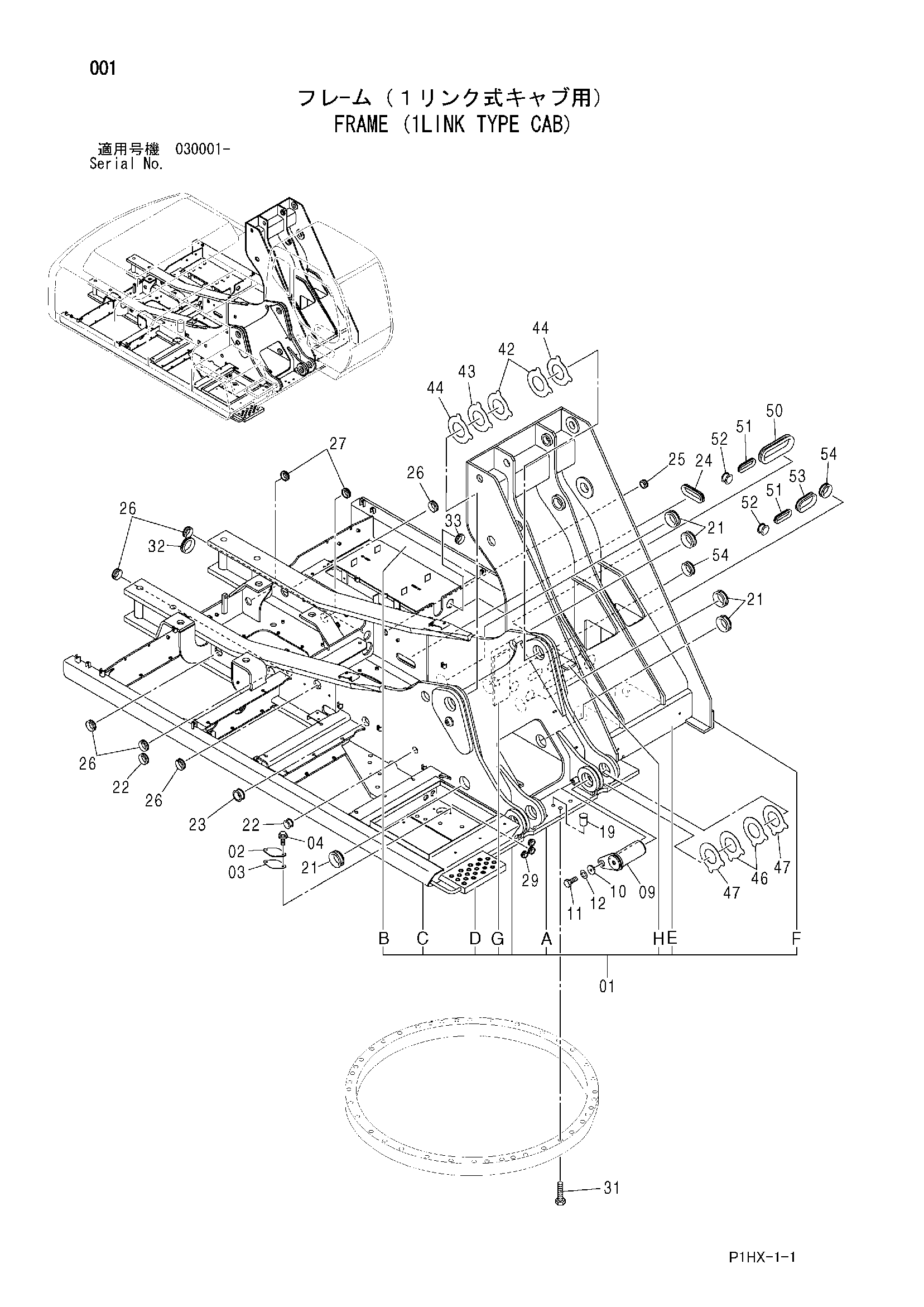

Рама (1тяга тип кабина) — HITACHI ZX350W
Заводская схема «Рама (1тяга тип кабина)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 5009776 | Рама основной | 1 |
| 01B | 4438153 | Трубка | 1 |
| 01C | 4439160 | Трубка | 1 |
| 01D | 3094103 | Ступень | 1 |
| 01E | 6022980 | Башенный | 1 |
| 01F | 4624398 | Пластина | 1 |
| 01G | 4624399 | Пластина | 1 |
| 01H | 4624400 | Пластина | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 09 | 8080936 | Палец | 2 |
| 10 | 4426128 | Пластина | 2 |
| 11 | J921845 | Болт | 2 |
| 12 | J257218 | Пружинная шайба | 2 |
| 19 | 4385472 | Установочный штифт | 3 |
| 21 | 4196826 | Резиновая втулка | 5 |
| 22 | 4273759 | Резиновая втулка | 2 |
| 23 | 4315991 | Резиновая втулка | 1 |
| 24 | 4277018 | Резиновая втулка | 1 |
| 25 | 4200176 | Резиновая втулка | 1 |
| 26 | 4255530 | Резиновая втулка | 6 |
| 27 | 4201749 | Резиновая втулка | 2 |
| 29 | 4210661 | Резиновая втулка | 3 |
| 31 | J922706 | Болт | 36 |
| 32 | 4201986 | Резиновая втулка | 1 |
| 42 | 4469095 | Упорная пластина 1.0mm | 2 |
| 43 | 4469096 | Упорная пластина 1.5mm | 1 |
| 44 | 4469097 | Упорная пластина 2.0mm | 2 |
| 46 | 4469095 | Упорная пластина 1.0mm | 4 |
| 47 | 4469097 | Упорная пластина 2.0mm | 4 |
| 50 | 4661647 | Резиновая втулка | 1 |
| 51 | 4661648 | Резиновая втулка | 2 |
| 52 | 4661649 | Резиновая втулка | 2 |
| 53 | 4662994 | Резиновая втулка | 1 |
| 54 | 4662995 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
