Гидролинии хода (2) — HITACHI ZX350W

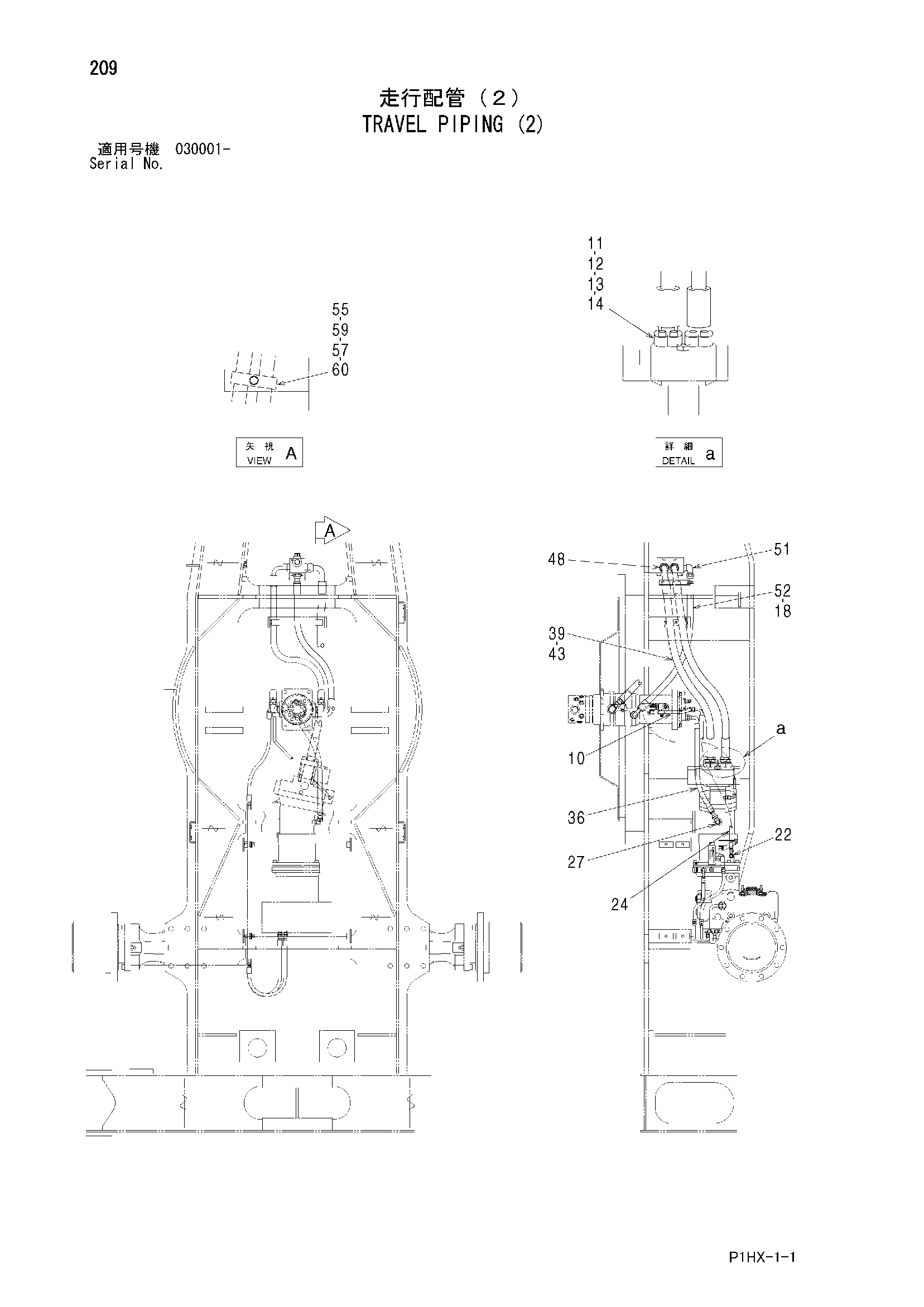

Заводская схема «Гидролинии хода (2)» для HITACHI ZX350W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4417667 | Шланг | 1 |
| 11 | 4089703 | Разъёмный фланец | 4 |
| 12 | 4508805 | Уплотнительное кольцо | 2 |
| 13 | J781406 | Болт с внутренним шестигранником | 6 |
| 14 | J781445 | Болт с внутренним шестигранником | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4312956 | Угловой штуцер | 1 |
| 22A | 4506412 | Уплотнительное кольцо | 1 |
| 24 | 4368876 | Шланг | 1 |
| 27 | A852344 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4332930 | Шланг | 1 |
| 39 | 9242531 | Шланг в сборе | 2 |
| 39A | 4468631 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 2 |
| 43 | 4187328 | Уплотнительное кольцо | 2 |
| 48 | A853168 | Адаптер | 2 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4157562 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 9242528 | Шланг в сборе | 1 |
| 52A | 4624437 | Шланг | 1 |
| 52B | 4327294 | Защитный кожух | 2 |
| 55 | A590112 | Плоская шайба | 1 |
| 57 | 4605501 | Резиновая прокладка | 1 |
| 59 | J901270 | Болт | 1 |
| 60 | 8065749 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
