HSB общий трубопроводы — HITACHI ZX350LCN-5B

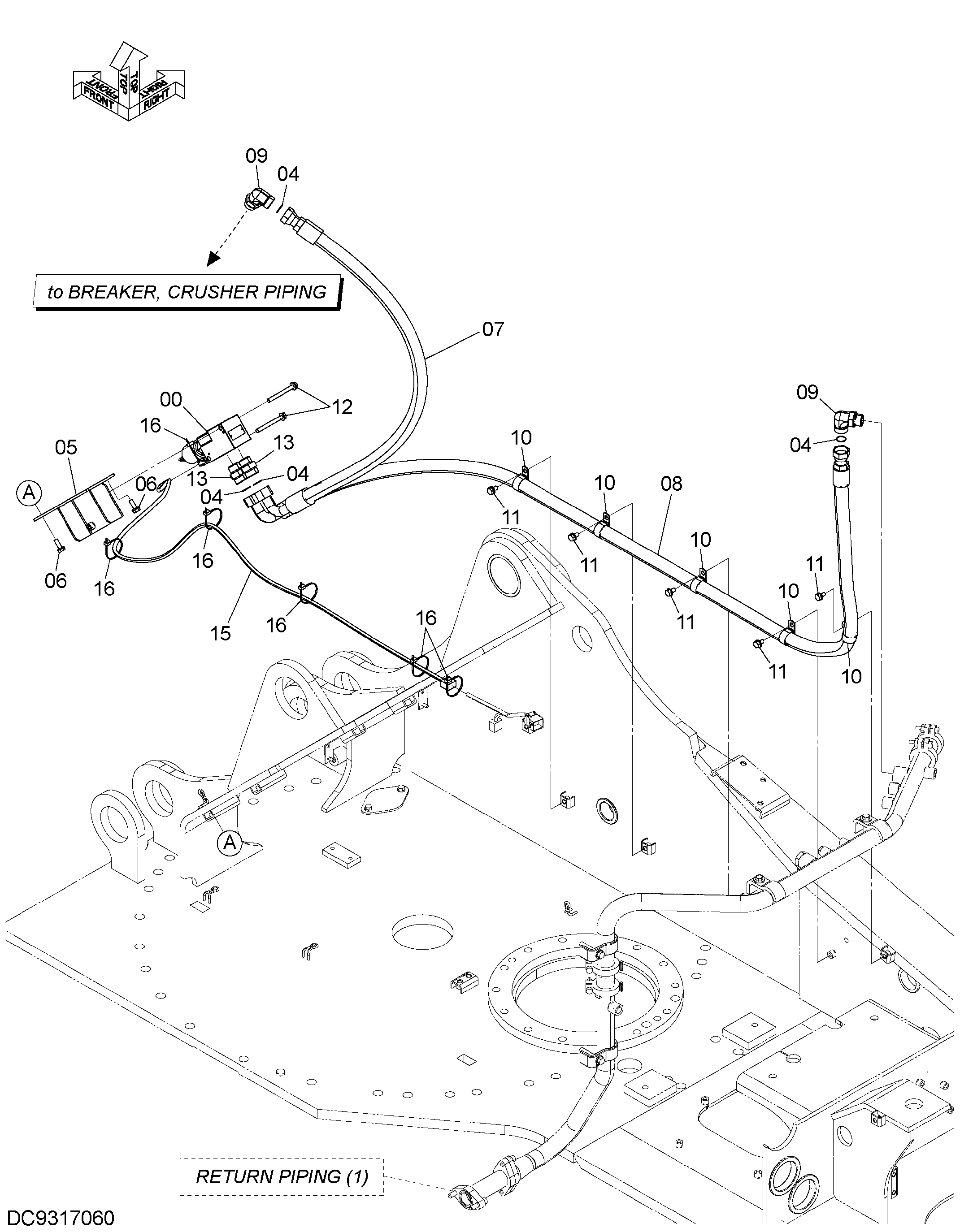

Заводская схема «HSB общий трубопроводы» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722641 | Электромагнитный клапан | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 4 |
| 05 | 8123104 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4343809 | Шланг | 1 |
| 08 | 4717471 | Шланг | 1 |
| 09 | A853388 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4190264 | Зажим | 5 |
| 11 | J271020 | Болт с шайбой | 5 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271000 | Болт с шайбой | 2 |
| 12A | J901000 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A853188 | Адаптер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | YA00004128 | Жгут проводов | 1 |
| 16 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
