Основные гидролинии (2P-BOOM) — HITACHI ZX350LCN-5B

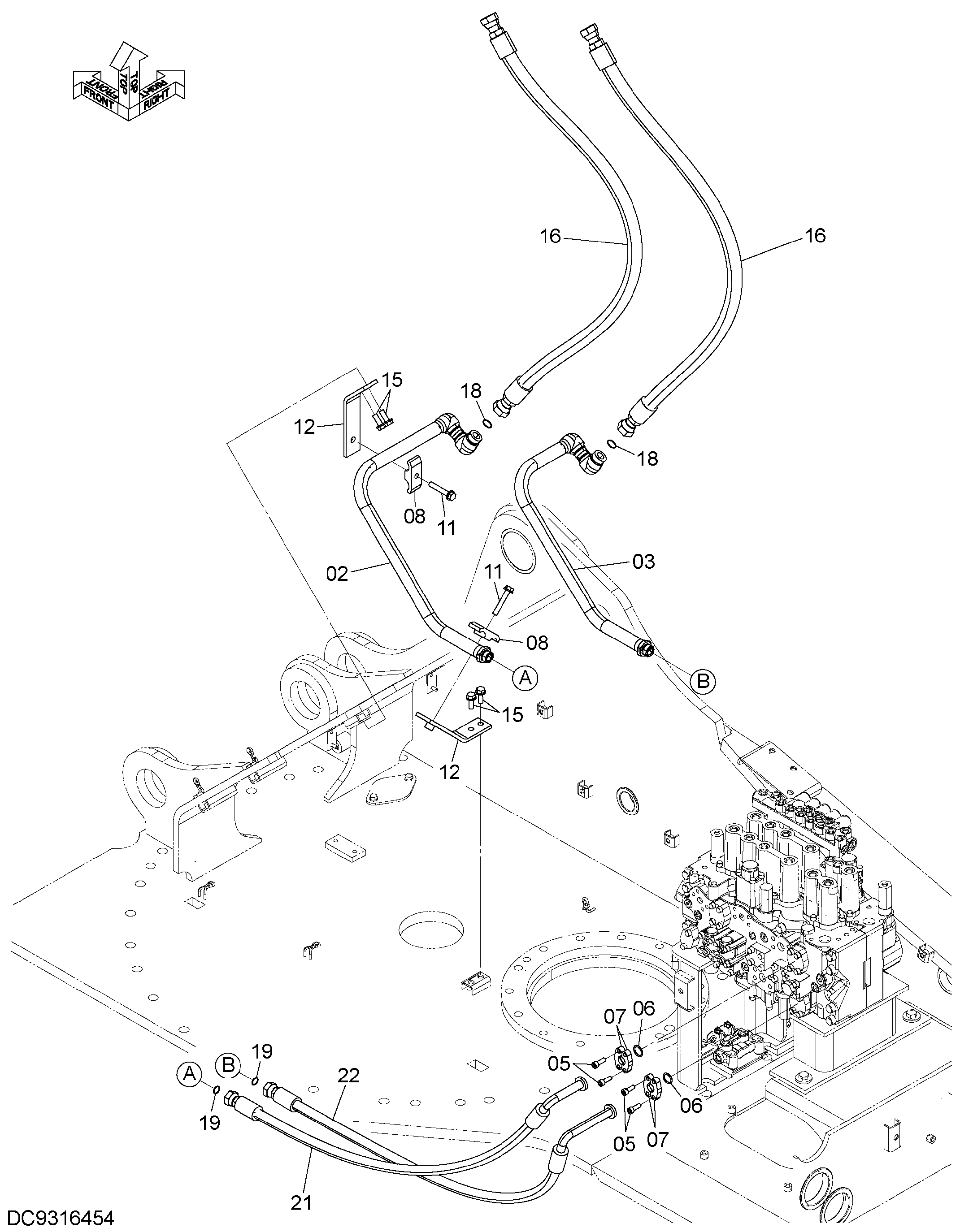

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9773487 | Трубка | 1 |
| 03 | 9773486 | Трубка | 1 |
| 05 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 971489 | Уплотнительное кольцо | 2 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | 4189860 | Хомут трубки | 2 |
| 11 | J271275 | Болт с шайбой | 2 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 9771692 | Кронштейн | 2 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | YA60004772 | В сборе шланг | 2 |
| 16A | 4286815 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 5 |
| 18 | 4187328 | Уплотнительное кольцо | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | YA60010277 | В сборе шланг | 1 |
| 21A | 4727801 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 4 |
| 22 | YA60010278 | В сборе шланг | 1 |
| 22A | YA00013052 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
