4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX350LCN-5B

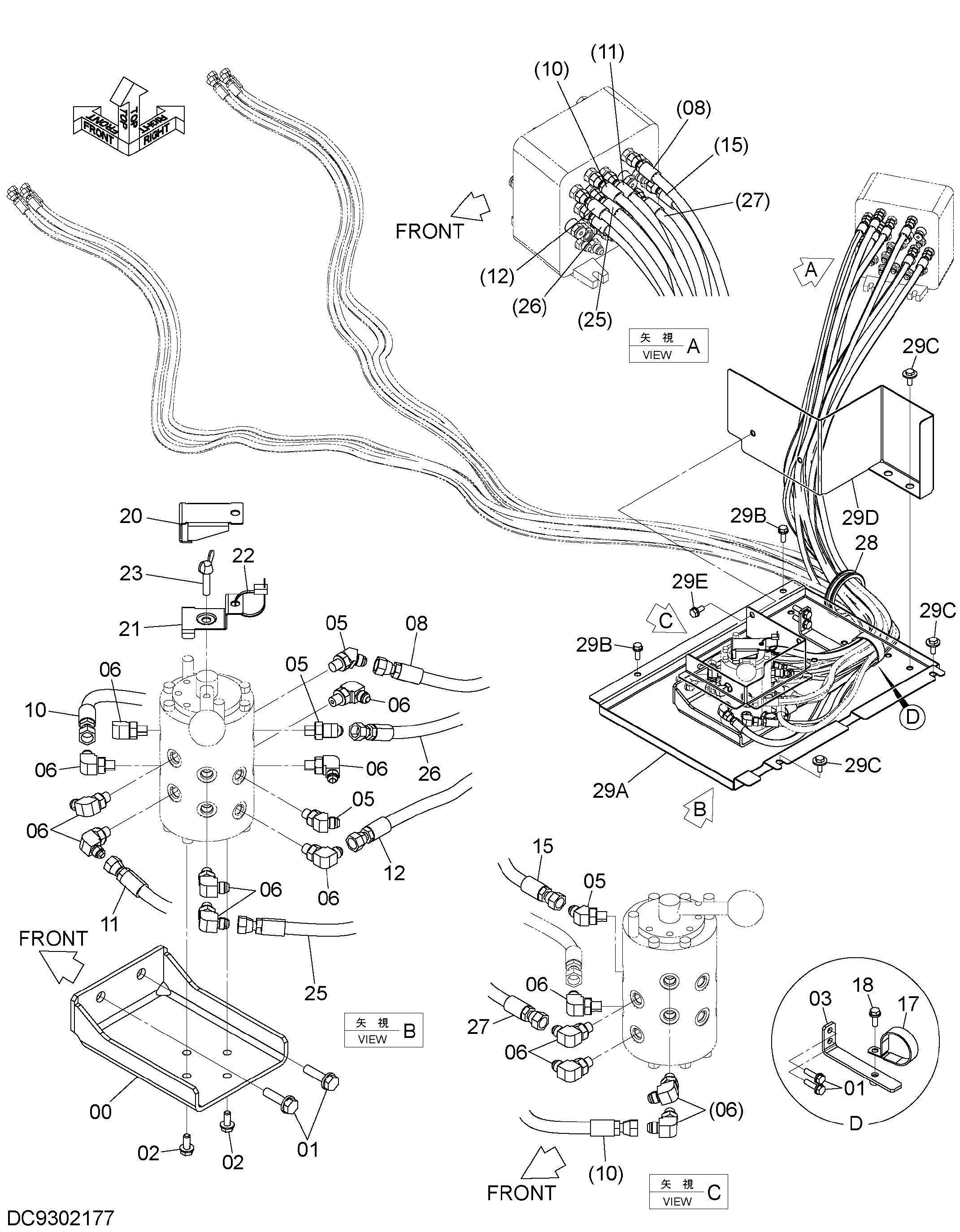

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00012717 | Кронштейн | 1 |
| 01 | J271040 | Болт с шайбой | 4 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J260820 | Болт с шайбой | 4 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | YA40008443 | Кронштейн | 1 |
| 05 | A852223 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 12 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4684080 | Шланг | 1 |
| 10 | 4714997 | Шланг | 1 |
| 11 | 4714998 | Шланг | 1 |
| 12 | 4667443 | Шланг | 1 |
| 15 | 4684088 | Шланг | 1 |
| 17 | 4204136 | Зажим | 1 |
| 18 | J271030 | Болт с шайбой | 1 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 3113300 | Кронштейн | 1 |
| 21 | YA00013614 | Кронштейн | 1 |
| 22 | 4055311 | Ленточный зажим | 1 |
| 23 | 4688257 | Болт винг | 1 |
| 25 | YA00012188 | Шланг | 1 |
| 26 | YA00012189 | Шланг | 1 |
| 27 | YA00012190 | Шланг | 1 |
| 28 | 4345810 | Резиновая втулка | 1 |
| 29 | YA60008565 | Крышка(8) | 1 |
| 29A | 7059012 | Крышка | 1 |
| 29B | J271030 | Болт с шайбой | 2 |
| 29BA | J901030 | Болт | 1 |
| 29BB | J222010 | Шайба | 1 |
| 29C | J281030 | Болт с шайбой | 4 |
| 29CA | J901030 | Болт | 1 |
| 29CB | 4486055 | Шайба | 1 |
| 29D | YA40007743 | Крышка | 1 |
| 29E | J271025 | Болт с шайбой | 2 |
| 29EA | J901025 | Болт | 1 |
| 29EB | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
