Пилотные гидролинии (7) — HITACHI ZX350LCN-5B

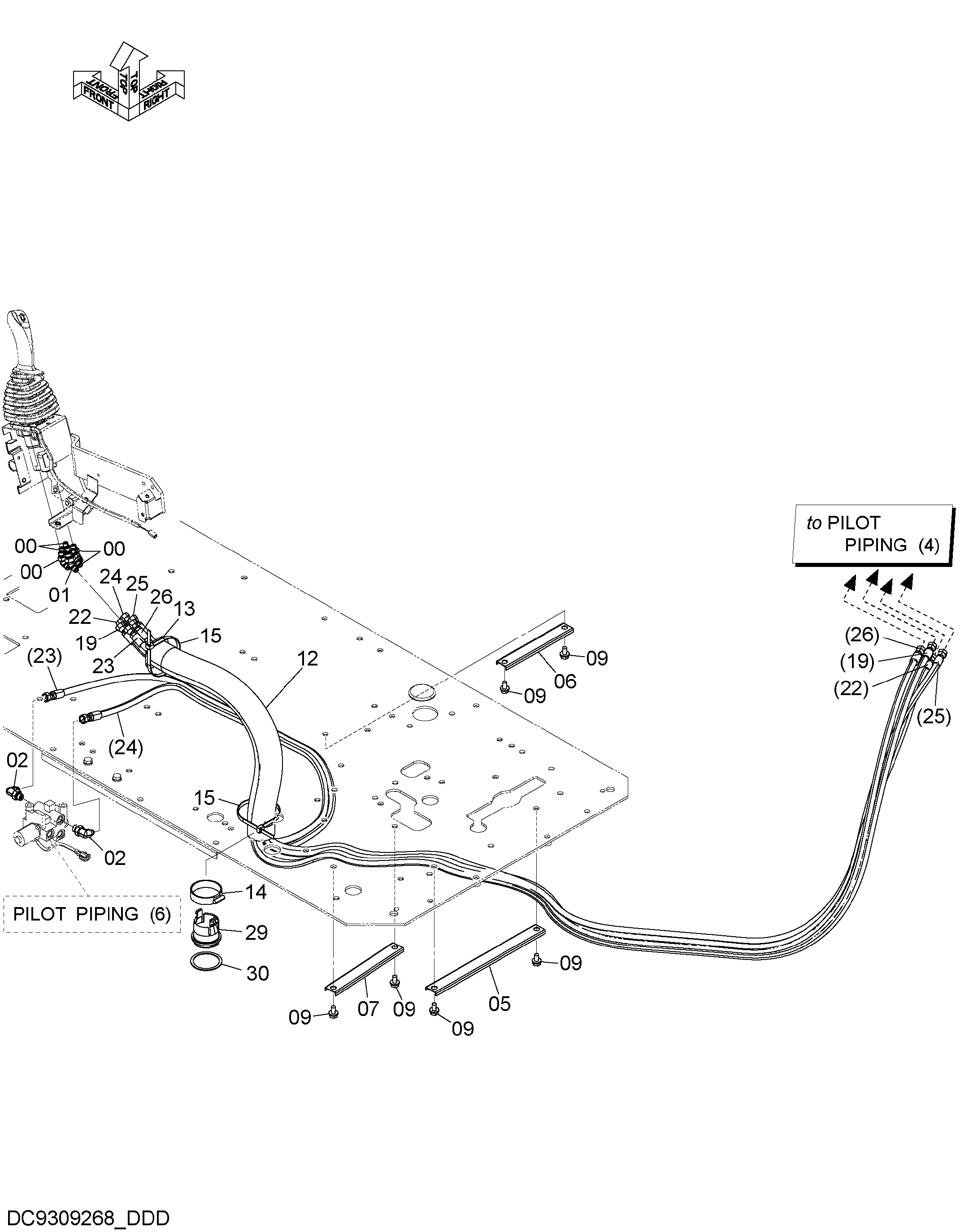

Заводская схема «Пилотные гидролинии (7)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 5 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852233 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4474337 | Хомут шланга | 1 |
| 06 | 4436124 | Хомут шланга | 1 |
| 07 | 4465377 | Хомут шланга | 1 |
| 09 | J271020 | Болт с шайбой | 6 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4629782 | Шланг | 1 |
| 13 | 3079728 | Втулка | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 15 | 4121859 | Ленточный зажим | 2 |
| 19 | 4656027 | Шланг | 1 |
| 22 | 4666801 | Шланг | 1 |
| 23 | 4707581 | Пластиковый шланг | 1 |
| 24 | 4707585 | Пластиковый шланг | 1 |
| 25 | 4488654 | Шланг | 1 |
| 26 | 4666738 | Шланг | 1 |
| 29 | YA00000261 | Втулка | 1 |
| 30 | YA00000262 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
