Напорные трубопроводы — HITACHI ZX350LCN-5B

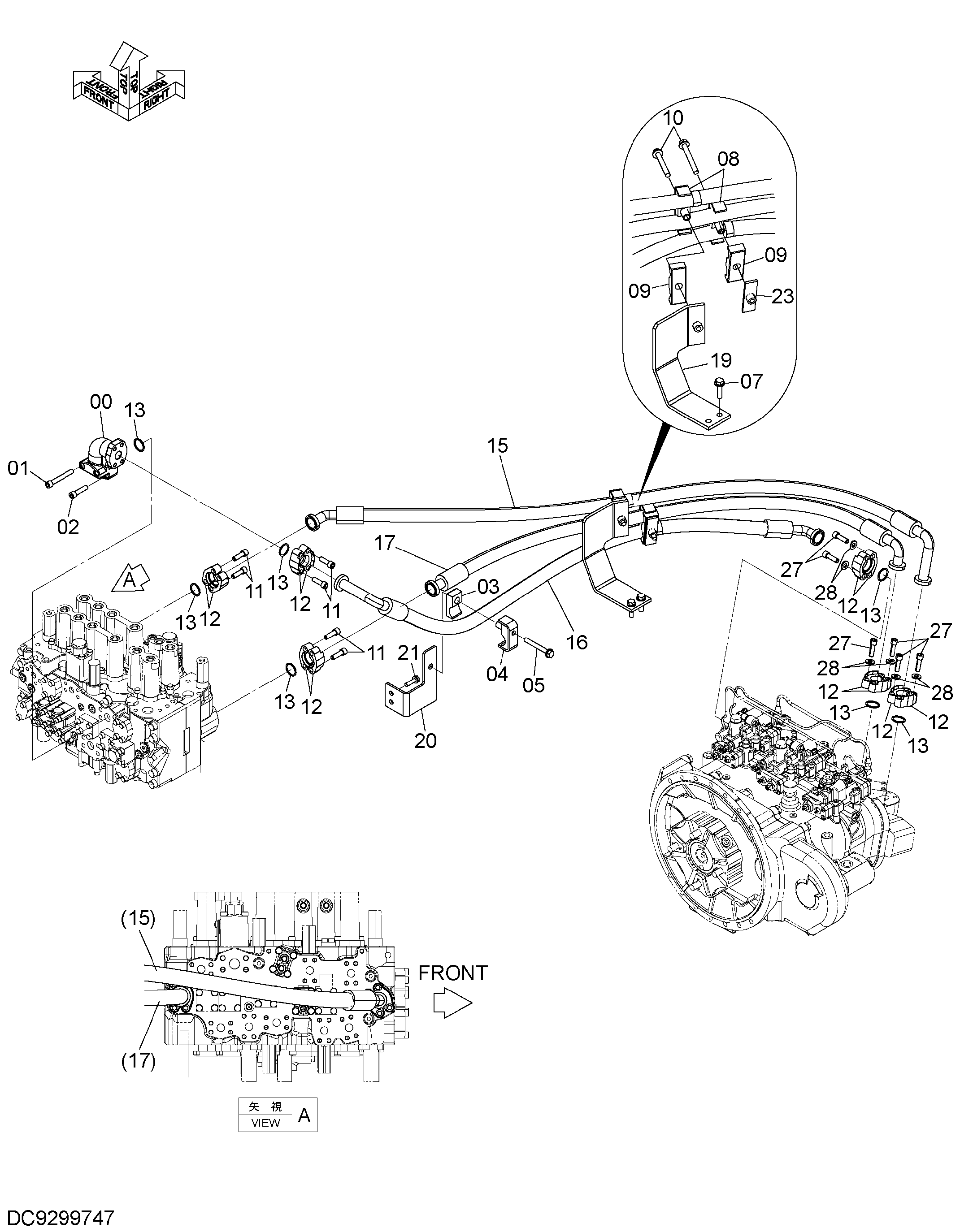

Заводская схема «Напорные трубопроводы» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00000991 | Коллектор | 1 |
| 01 | J781290 | Болт с внутренним шестигранником | 2 |
| 02 | J781250 | Болт с внутренним шестигранником | 2 |
| 03 | 4710535 | Резиновая прокладка | 1 |
| 04 | 8120722 | Хомут | 1 |
| 05 | J271200 | Болт с шайбой | 1 |
| 05A | J901200 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | J271245 | Болт с шайбой | 2 |
| 07A | J901245 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 8124756 | Хомут | 2 |
| 09 | 4720568 | Резиновая прокладка | 2 |
| 10 | J271200 | Болт с шайбой | 2 |
| 10A | J901200 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J781240 | Болт с внутренним шестигранником | 12 |
| 12 | 4085560 | Разъёмный фланец | 12 |
| 13 | 966993 | Уплотнительное кольцо | 7 |
| 15 | YA60007726 | В сборе шланг | 1 |
| 15A | YA00009984 | Шланг | 1 |
| 16 | YA00016400 | Шланг | 1 |
| 17 | 4711288 | Шланг | 1 |
| 19 | 8121161 | Кронштейн | 1 |
| 20 | 9774049 | Кронштейн | 1 |
| 21 | J271040 | Болт с шайбой | 2 |
| 21A | J901040 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 9767653 | Кронштейн | 1 |
| 27 | J921245 | Болт | 12 |
| 28 | J222012 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
