Гидроцилиндр стрелы (левый) — HITACHI ZX350LCN-5B

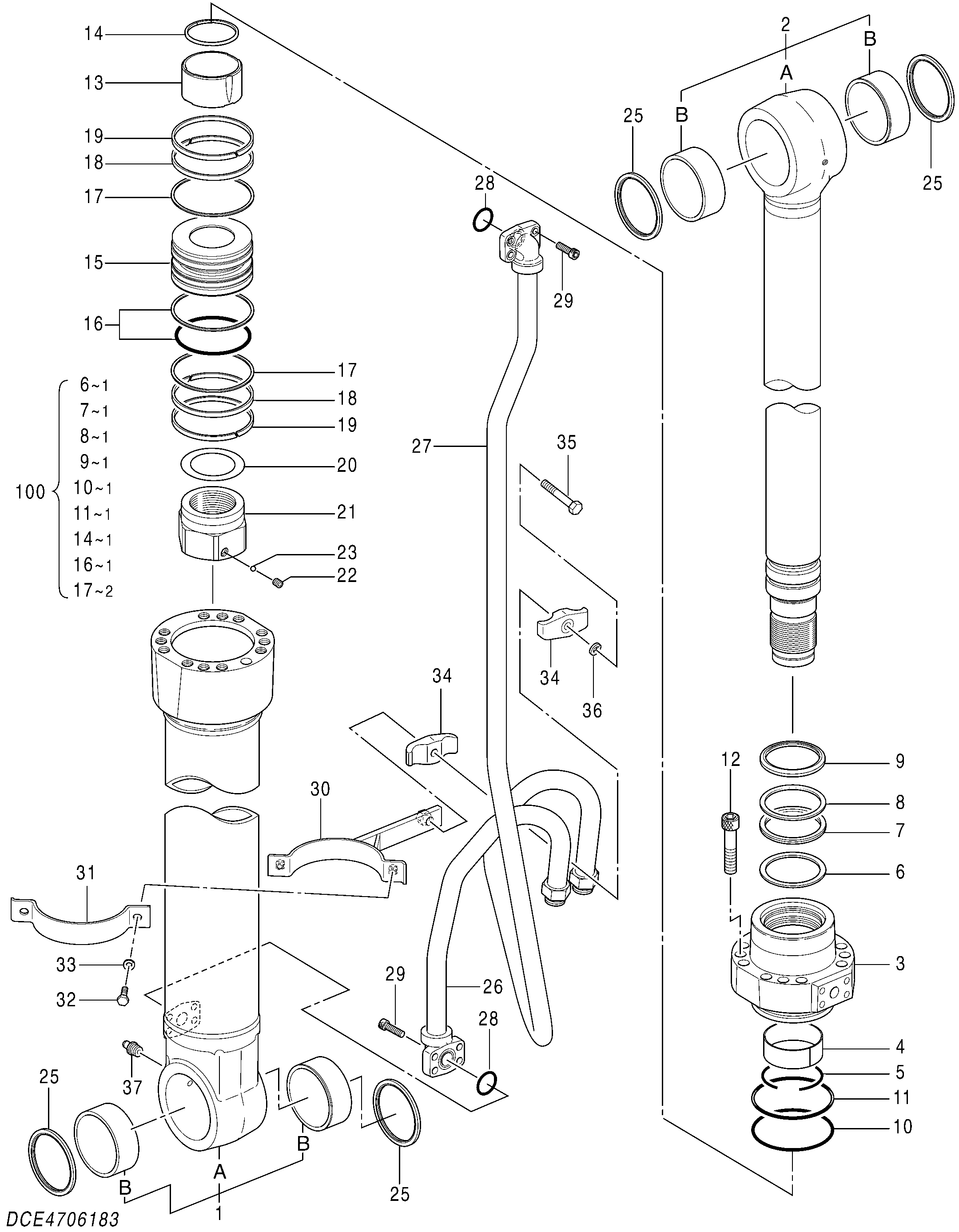

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4706183 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00002653 | Труба гидроцилиндра | 1 |
| 1B | 4381855 | Втулка | 2 |
| 2 | 0975002 | Шток поршня | 1 |
| 2B | 4381855 | Втулка | 2 |
| 3 | 0975005 | Головка гидроцилиндра | 1 |
| 4 | 0836104 | Втулка | 1 |
| 5 | 0208504 | Кольцо | 1 |
| 6 | 0836115 | Кольцо | 1 |
| 7 | 1112704 | У-ринг | 1 |
| 8 | 0836107 | Опорное кольцо | 1 |
| 9 | 4729051 | Грязесъёмное кольцо | 1 |
| 10 | A811140 | Уплотнительное кольцо | 1 |
| 11 | 0937506 | Опорное кольцо | 1 |
| 12 | M342080 | Болт с внутренним шестигранником | 12 |
| 13 | 0836108 | Амортизирующий подшипник | 1 |
| 14 | 0836109 | Уплотнение амортизатор | 1 |
| 15 | 0975006 | Поршень | 1 |
| 16 | 0373411 | Уплотнительное кольцо | 1 |
| 17 | 0492208 | Опорное кольцо | 2 |
| 18 | 0962008 | Кольцо | 2 |
| 19 | 0373413 | Кольцо | 2 |
| 20 | 0373414 | Регулировочная шайба | 1 |
| 21 | 0867308 | Гайка | 1 |
| 22 | 0352715 | Установочный винт | 1 |
| 23 | 0104404 | Шарик | 1 |
| 25 | 0420110 | Грязесъёмное кольцо | 4 |
| 26 | XB00002711 | Трубка | 1 |
| 27 | 0975102 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 2 |
| 29 | M341236 | Болт с внутренним шестигранником | 8 |
| 30-36 | 1111101 | Лента | 1 |
| 30 | 0975103 | Лента | 1 |
| 31 | 0975011 | Лента | 1 |
| 32 | J901035 | Болт | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
| 34 | 4636053 | Держатель | 2 |
| 35 | 0236916 | Болт | 1 |
| 36 | 0456005 | Пружинная шайба | 1 |
| 37 | 1220604 | Пресс-маслёнка | 1 |
| 100 | YA00006596 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
