Основные гидролинии (тип H18LD, тип H20LD) — HITACHI ZX350LCN-5B

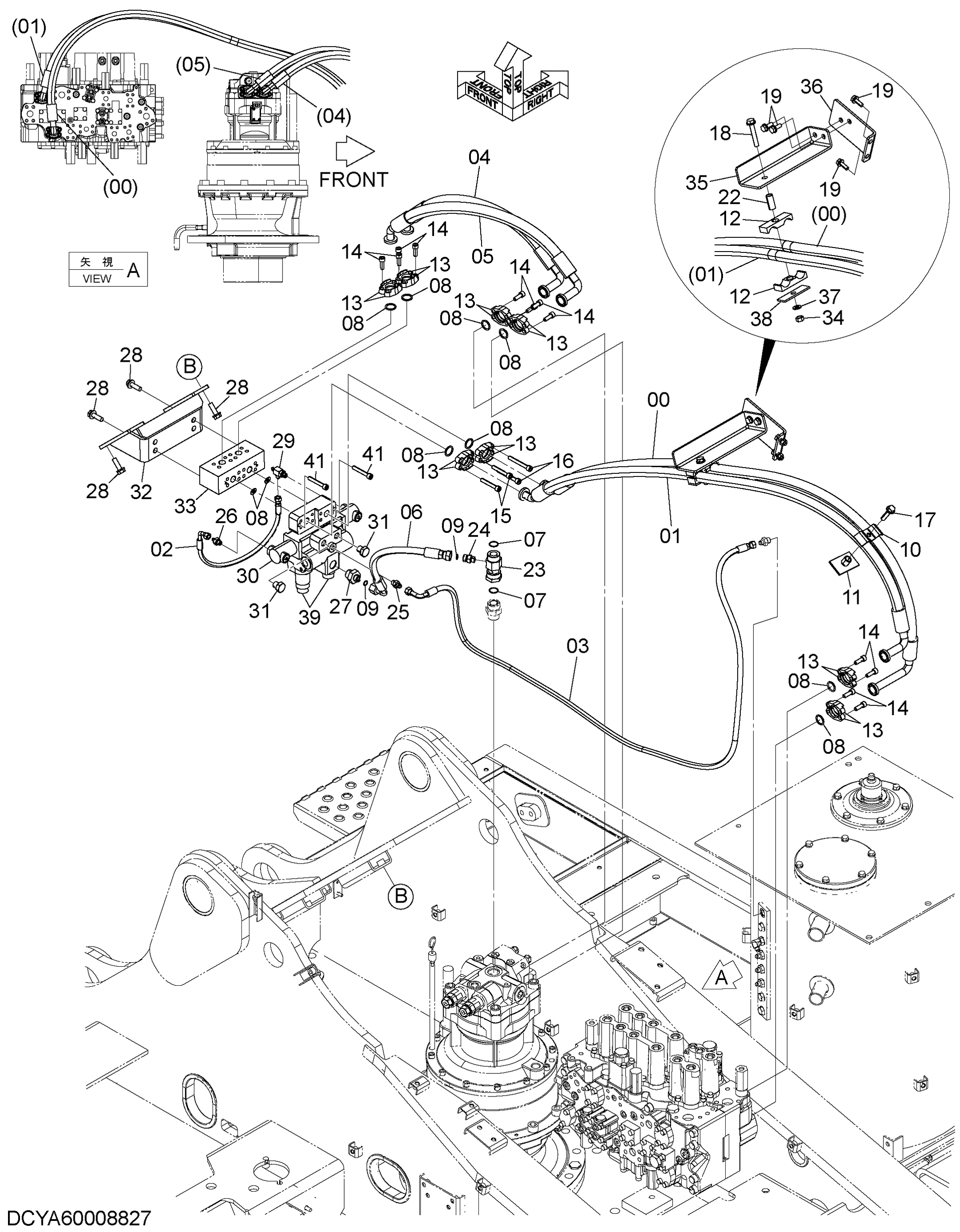

Заводская схема «Основные гидролинии (тип H18LD, тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00011937 | Шланг | 1 |
| 01 | YA00011938 | Шланг | 1 |
| 02 | 4671727 | Шланг | 1 |
| 03 | 4236764 | Шланг | 1 |
| 04 | YA60009519 | В сборе шланг | 1 |
| 04A | YA00011956 | Шланг | 1 |
| 04B | 4327294 | Трубка спирал | 2 |
| 05 | YA60009520 | В сборе шланг | 1 |
| 05A | YA00011957 | Шланг | 1 |
| 05B | 4327294 | Трубка спирал | 2 |
| 06 | 4298422 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 971489 | Уплотнительное кольцо | 10 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4202103 | Хомут | 1 |
| 11 | 9727822 | Хомут | 1 |
| 12 | 3072291 | Резиновая прокладка | 2 |
| 13 | 986910 | Разъёмный фланец | 16 |
| 14 | J781030 | Болт с внутренним шестигранником | 24 |
| 15 | J781065 | Болт с внутренним шестигранником | 4 |
| 16 | J781080 | Болт с внутренним шестигранником | 4 |
| 17 | J271250 | Болт с шайбой | 1 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271275 | Болт с шайбой | 1 |
| 18A | J901275 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | YA00011477 | Проставка | 1 |
| 23 | 4381389 | Адаптер | 1 |
| 24 | 4200655 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852123 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A853164 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | J271240 | Болт с шайбой | 8 |
| 28A | J901240 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | A852422 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4723593 | Предохранительный клапан | 1 |
| 31 | 4435299 | Пробка | 2 |
| 31A | 4506416 | Уплотнительное кольцо | 1 |
| 32 | YA40002893 | Кронштейн | 1 |
| 33 | YA00004566 | Коллектор | 1 |
| 34 | J950012 | Гайка | 1 |
| 35 | YA00011495 | Кронштейн | 1 |
| 36 | YA40007565 | Кронштейн | 1 |
| 37 | A590112 | Плоская шайба | 1 |
| 38 | YA00011476 | Пластина | 1 |
| 39 | YA00012590 | Предохранительный клапан | 2 |
| 41 | J780630 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
