Гидрораспределитель (3/5) — HITACHI ZX350LCN-5B

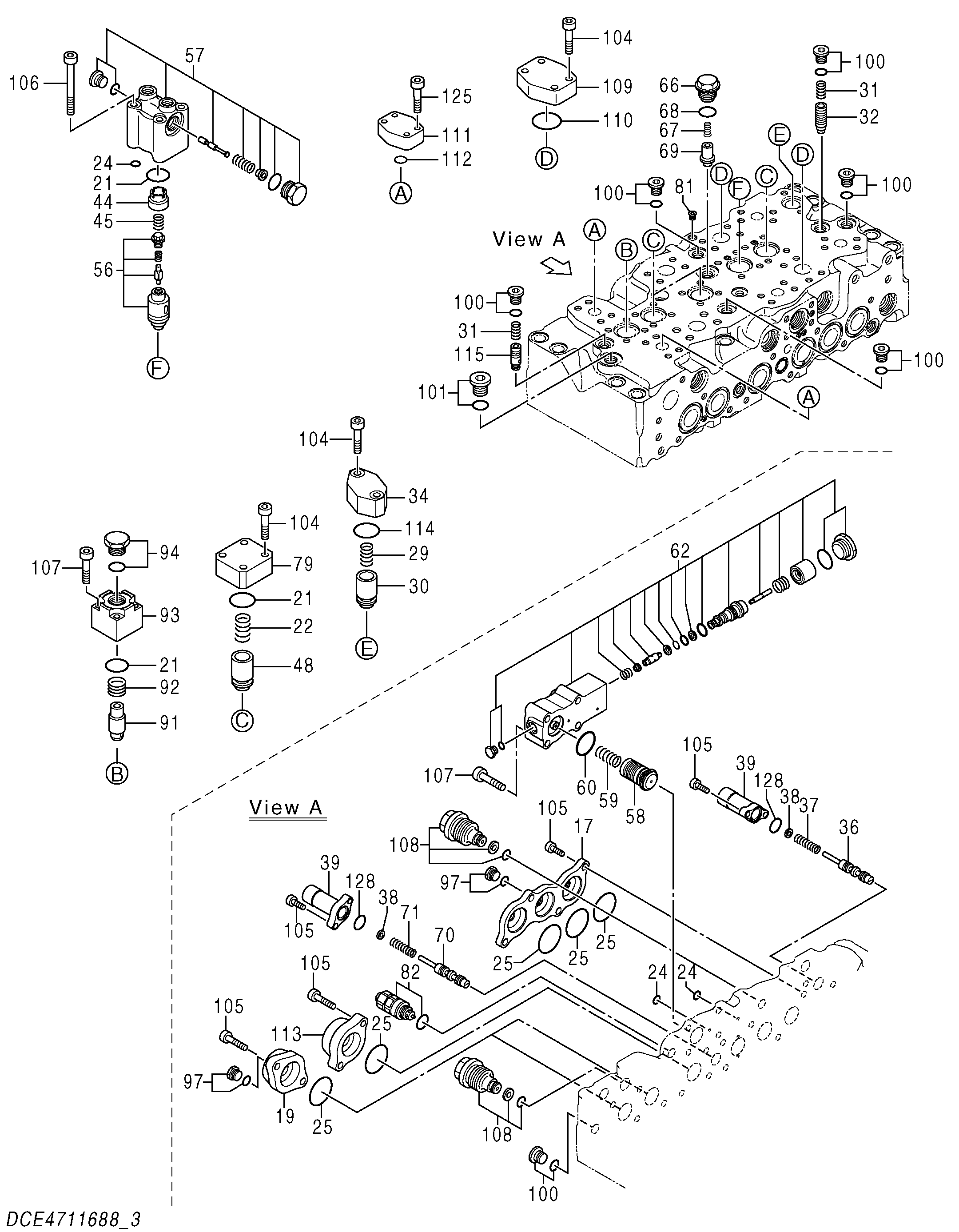

Заводская схема «Гидрораспределитель (3/5)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4711688	Гидрораспределитель (3/5)	1
17	XB00001896	Колпачок	1
19	0791801	Колпачок	2
21	985098	Уплотнительное кольцо	5
22	0791604	Пружина	3
24	4506406	Уплотнительное кольцо	3
25	A811045	Уплотнительное кольцо	6
29	0668112	Пружина	1
30	0668111	Тарельчатый клапан	1
31	0668007	Пружина	2
32	0791602	Тарельчатый клапан	1
34	0791601	Фланец	1
37	1120801	Пружина	1
38	0791807	Шайба	2
39	XB00001899	Колпачок	2
44	0791607	Проставка	1
45	0791606	Пружина	1
48	0791603	Тарельчатый клапан	3
56	0977002	Тарельчатый клапан	1
57	XB00001904	Корпус	1
58	YA00000577	Тарельчатый клапан	1
59	0791620	Пружина	1
60	984614	Уплотнительное кольцо	1
62	YA00011296	Корпус	1
66	0714504	Пробка	1
67	0225209	Пружина	1
68	4506418	Уплотнительное кольцо	1
69	0714503	Тарельчатый клапан	1
71	0977204	Пружина	1
79	0791605	Фланец	3
81	0750010	Пробка	1
82	4358914	Предохранительный клапан	1
91	1210401	Тарельчатый клапан	1
92	1210405	Пружина	1
93	1210404	Фланец	1
94	0667719	Пробка	1
97	0218607	Пробка узел Y	2
100	0695007	Пробка	6
101	0668108	Пробка	1
104	4720520	Болт с внутренним шестигранником	22
105	0459541	Болт с внутренним шестигранником	14
106	0791622	Болт с внутренним шестигранником	4
107	0977007	Болт с внутренним шестигранником	8
108	0667927	Пробка	2
109	0667726	Колпачок	2
110	966993	Уплотнительное кольцо	2
111	0413712	Колпачок	2
112	0224422	Уплотнительное кольцо	2
113	0791816	Колпачок	1
114	4226446	Уплотнительное кольцо	1
115	XB00002233	Тарельчатый клапан	1
125	0413619	Болт с внутренним шестигранником	8
128	A811025	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
