Основные гидролинии (2) — HITACHI ZX350LCN-5B

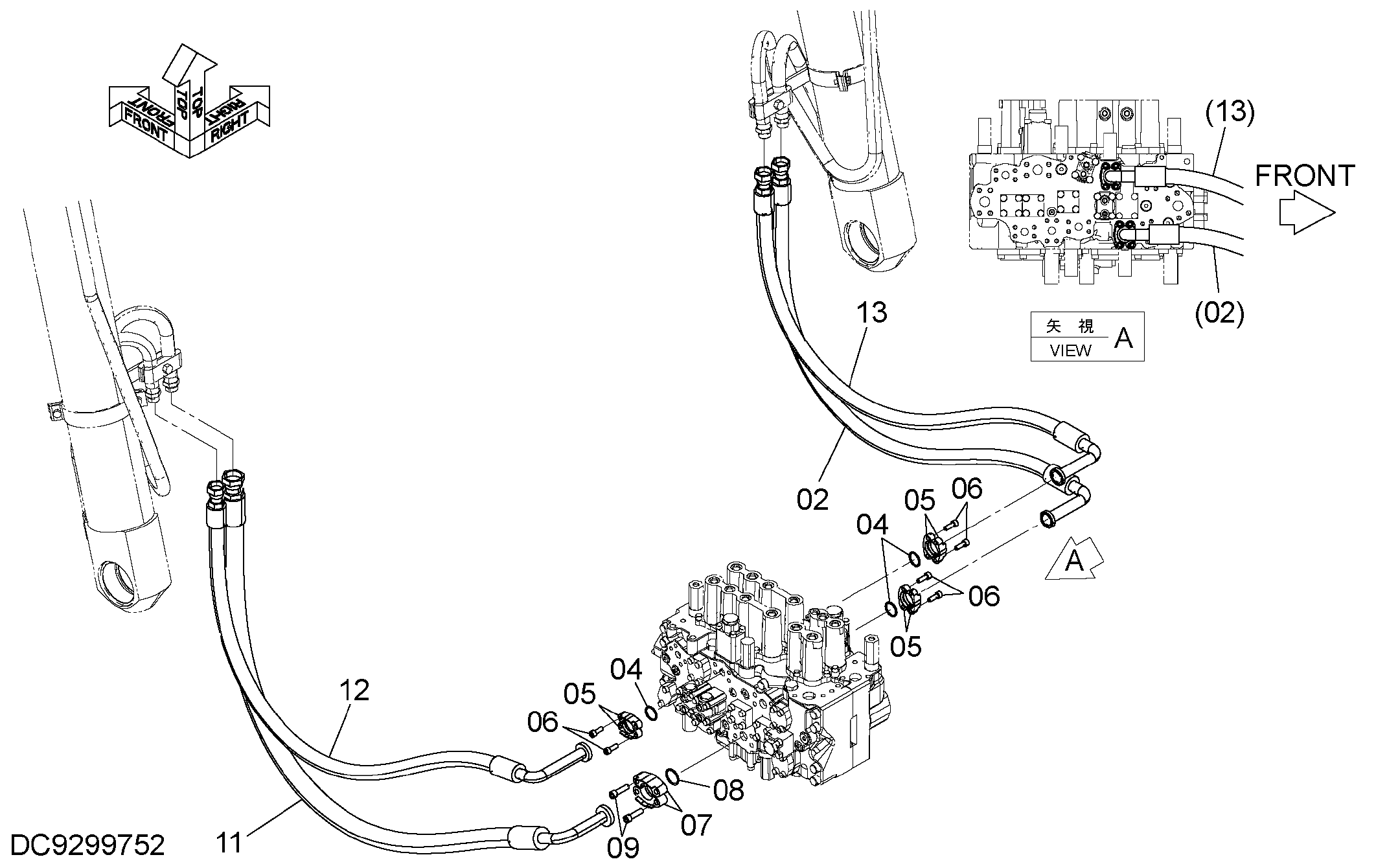

Заводская схема «Основные гидролинии (2)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9264581 | В сборе шланг | 1 |
| 02A | 4639528 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 4 |
| 04 | 966993 | Уплотнительное кольцо | 3 |
| 05 | 962453 | Разъёмный фланец | 6 |
| 06 | J781030 | Болт с внутренним шестигранником | 12 |
| 07 | 4075853 | Разъёмный фланец | 2 |
| 08 | 4508805 | Уплотнительное кольцо | 1 |
| 09 | J781245 | Болт с внутренним шестигранником | 4 |
| 11 | 9312907 | В сборе шланг | 1 |
| 11A | 4712271 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 9 |
| 12 | 9312909 | В сборе шланг | 1 |
| 12A | 4712270 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 6 |
| 13 | 9265077 | В сборе шланг | 1 |
| 13A | 4614164 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
