Гидромолот, гидроножницы трубопроводы (основной)(2) — HITACHI ZX350LCN-5B

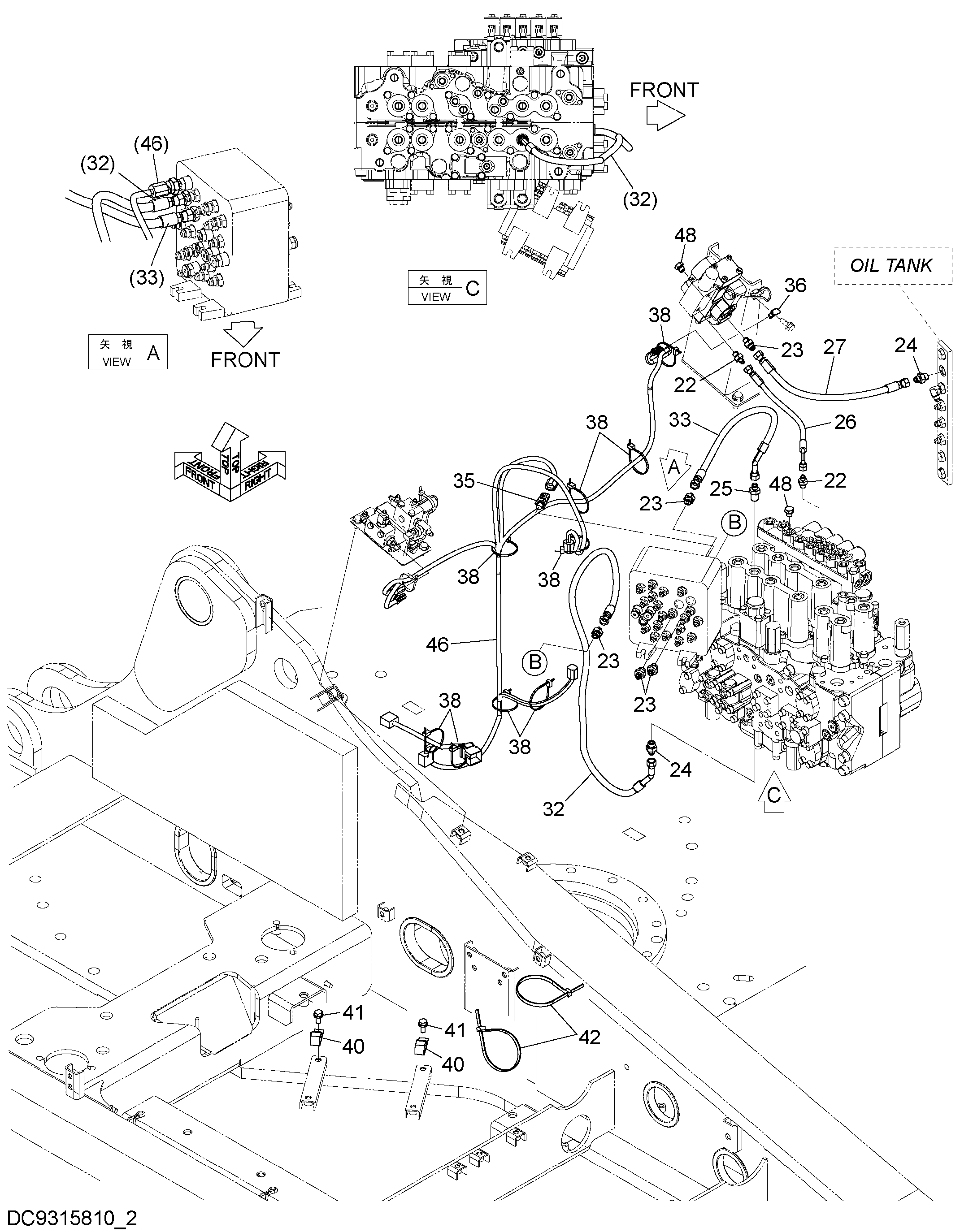

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(2)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | A852122 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 5 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852133 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4202422 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4659951 | Шланг | 1 |
| 27 | 4436267 | Шланг | 1 |
| 32 | 4654406 | Шланг | 1 |
| 33 | 4695670 | Шланг | 1 |
| 35 | 4436535 | Датчик давления | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 38 | 4055312 | Ленточный зажим | 9 |
| 40 | 4190282 | Зажим | 2 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4323613 | Ленточный зажим | 2 |
| 46 | 3119330 | Жгут проводов | 1 |
| 48 | A885002 | Пробка | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
