AFL(ауксилиарй функтион рычаг)детали (2Ch) — HITACHI ZX350LCN-5B

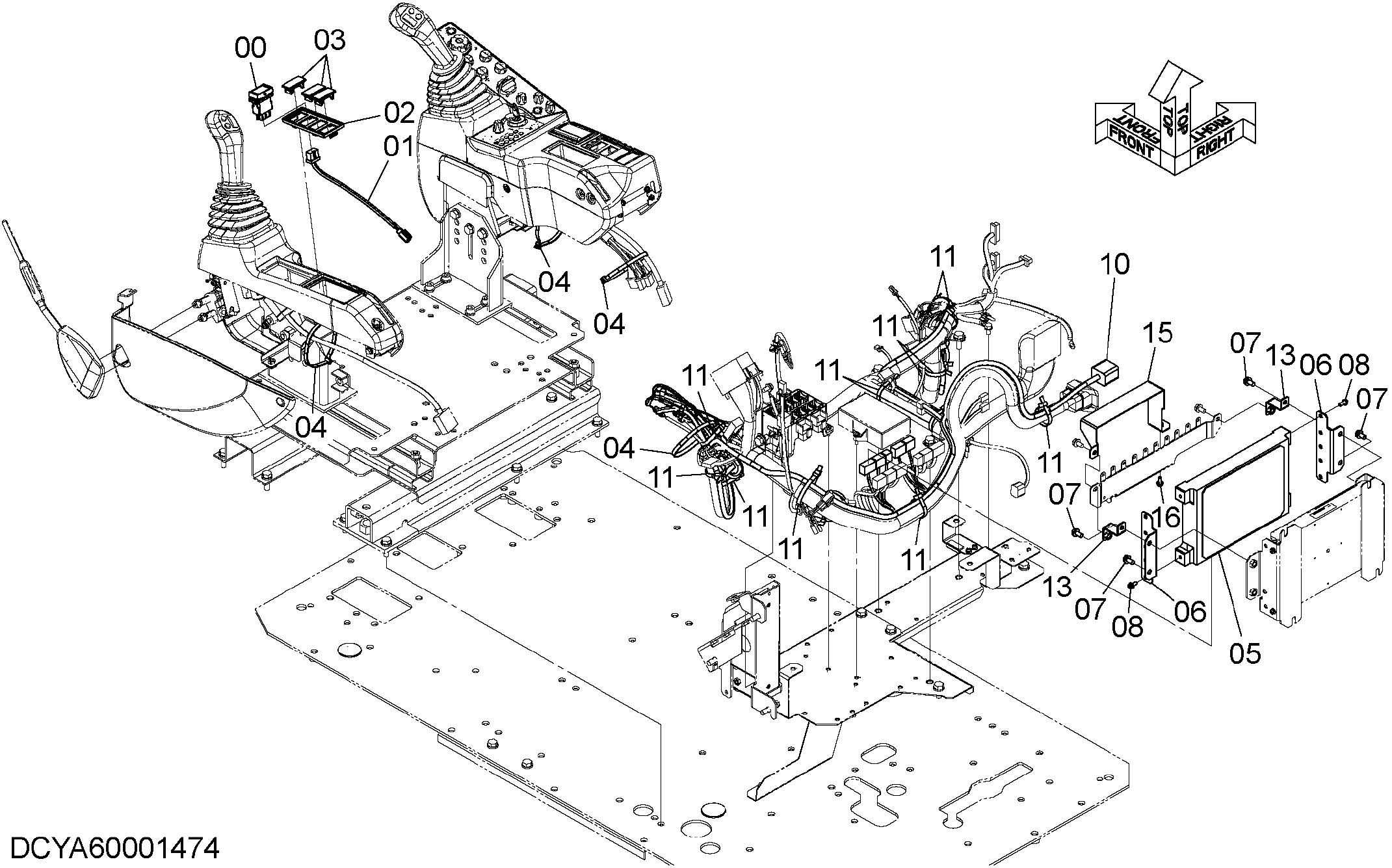

Заводская схема «AFL(ауксилиарй функтион рычаг)детали (2Ch)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00003030 | Выключатель | 1 |
| 01 | YA00009815 | Жгут проводов | 1 |
| 02 | 2058776 | Корпус | 1 |
| 03 | 3121182 | Колпачок | 3 |
| 04 | 4121859 | Ленточный зажим | 4 |
| 05 | YA60007480 | Блок управление | 1 |
| 06 | 4721877 | Кронштейн | 2 |
| 07 | J260816 | Болт с шайбой | 4 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J460616 | Винт с шайбой | 4 |
| 10 | YA00003353 | Жгут проводов | 1 |
| 11 | 4055312 | Ленточный зажим | 12 |
| 13 | YA40002177 | Проставка | 2 |
| 15 | YA40002178 | Крышка | 1 |
| 16 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
