Платформа детали (2) — HITACHI ZX350LCN-5B

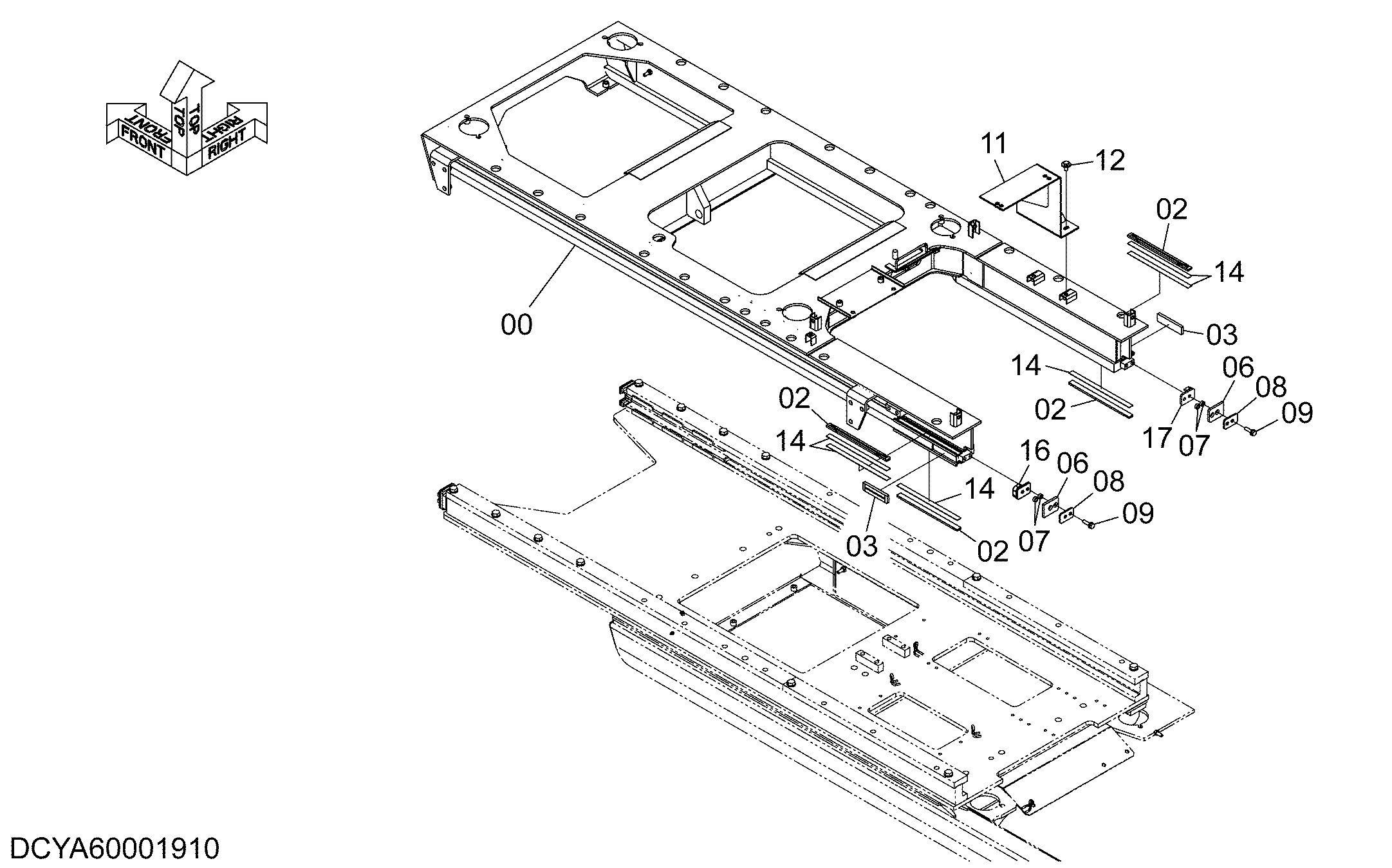

Заводская схема «Платформа детали (2)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000746 | Платформа кабина | 1 |
| 02 | YA00000855 | Пластина скольжение | 4 |
| 03 | YA00000856 | Пластина скольжение | 2 |
| 06 | YA00006791 | Резиновая прокладка | 2 |
| 07 | YA00006792 | Проставка | 4 |
| 08 | YA00000562 | Пластина | 2 |
| 09 | J271035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 8124659 | Кронштейн | 1 |
| 12 | J281025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 14 | YA00002313 | Регулировочная шайба | 6 |
| 16 | YA40005303 | Ограничитель | 1 |
| 17 | YA40005341 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
