Рама — HITACHI ZX350LCN-5B

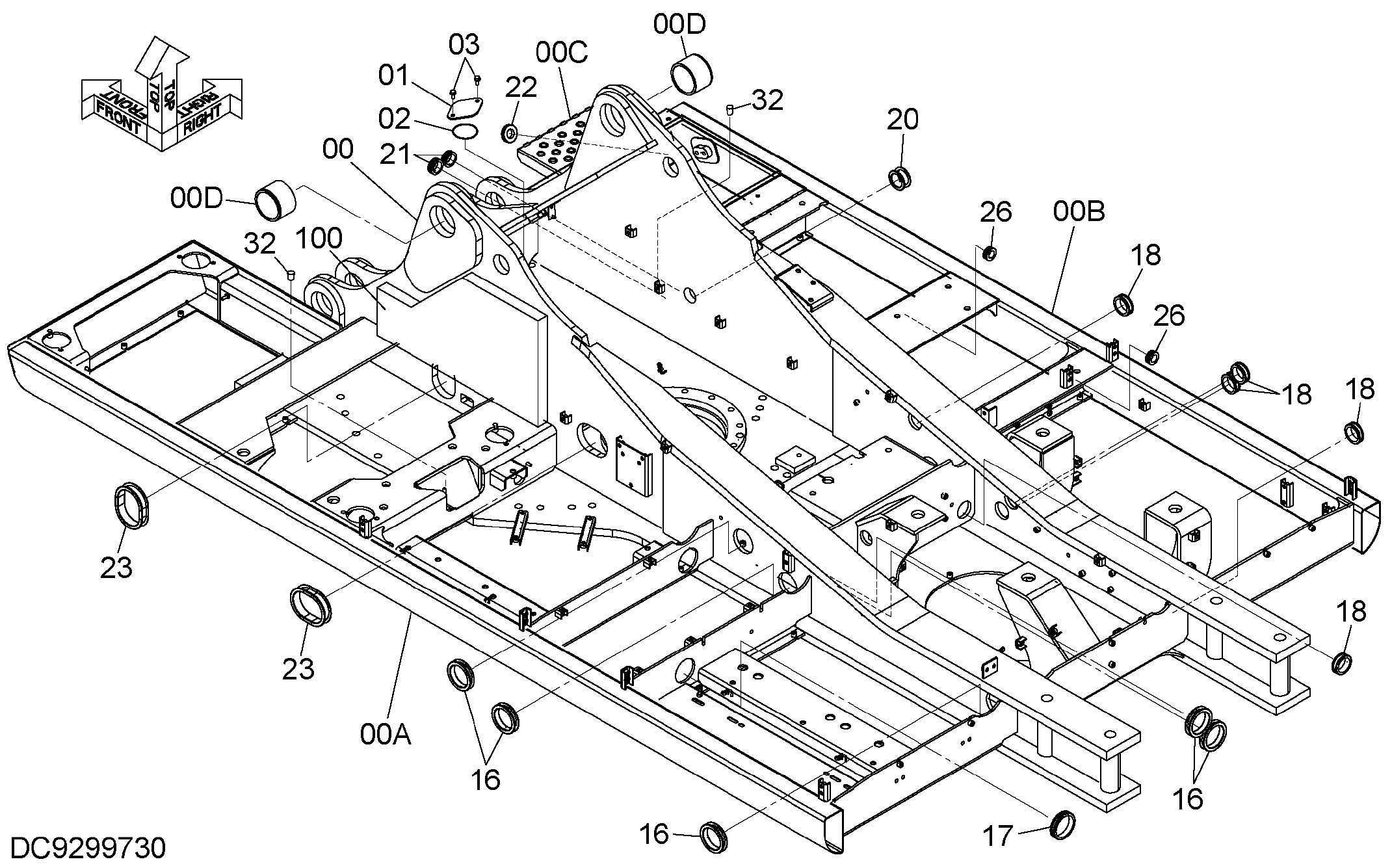

Заводская схема «Рама» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012331 | Рама основной | 1 |
| 00A | 4696832 | Трубка | 1 |
| 00B | 4697073 | Трубка | 1 |
| 00C | 3103694 | Ступень | 1 |
| 00D | 4619474 | Бусинг | 2 |
| 01 | YA00010818 | Крышка | 1 |
| 02 | A811090 | Уплотнительное кольцо | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 16 | 4201986 | Резиновая втулка | 5 |
| 17 | 4345810 | Резиновая втулка | 1 |
| 18 | 4255530 | Резиновая втулка | 5 |
| 20 | 4410187 | Резиновая втулка | 1 |
| 21 | 4201995 | Резиновая втулка | 2 |
| 22 | 4654597 | Резиновая втулка | 1 |
| 23 | 4272436 | Резиновая втулка | 2 |
| 26 | 4389040 | Резиновая втулка | 2 |
| 32 | 4719263 | Резиновая прокладка | 2 |
| 100 | YA00011416 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
