Вспомогательный трубопроводы (рукоять)(тип H18LD) — HITACHI ZX350LCN-5B

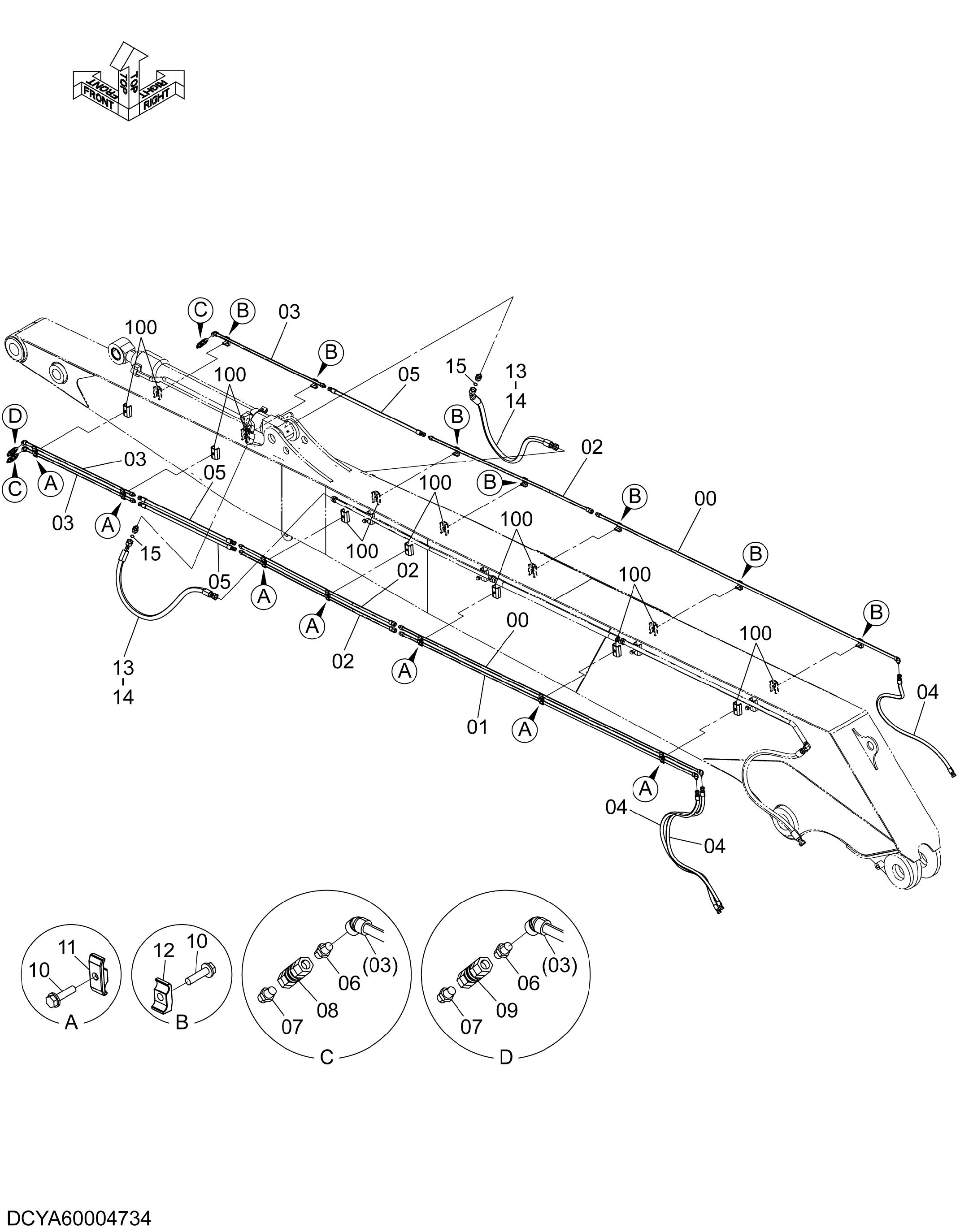

Заводская схема «Вспомогательный трубопроводы (рукоять)(тип H18LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007998 | Трубка | 2 |
| 01 | YA40007999 | Трубка | 1 |
| 02 | YA40008000 | Трубка | 3 |
| 03 | 9768698 | Трубка | 3 |
| 04 | 4451773 | Шланг | 3 |
| 05 | 4653352 | Шланг | 3 |
| 06 | 94-1702 | Адаптер | 3 |
| 07 | 94-1302 | Адаптер | 3 |
| 08 | 4059552 | Самоуплотняющееся соединение | 2 |
| 08A | 4644532 | Пылезащитный колпачок | 1 |
| 08B | 4644533 | Пылезащитный колпачок | 1 |
| 09 | 4232933 | Самоуплотняющееся соединение | 1 |
| 09A | 4644532 | Пылезащитный колпачок | 1 |
| 09B | 4644533 | Пылезащитный колпачок | 1 |
| 10 | J271250 | Болт с шайбой | 14 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4189858 | Хомут трубки | 7 |
| 12 | 4190124 | Хомут трубки | 7 |
| 13 | 4297174 | Шланг | 2 |
| 14 | 4053610 | Защита шланга | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 100 | 9765301 | Седло винта | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
