Гидролинии рабочего оборудования (предохранительный клапан)(тип H20LD) — HITACHI ZX350LCN-5B

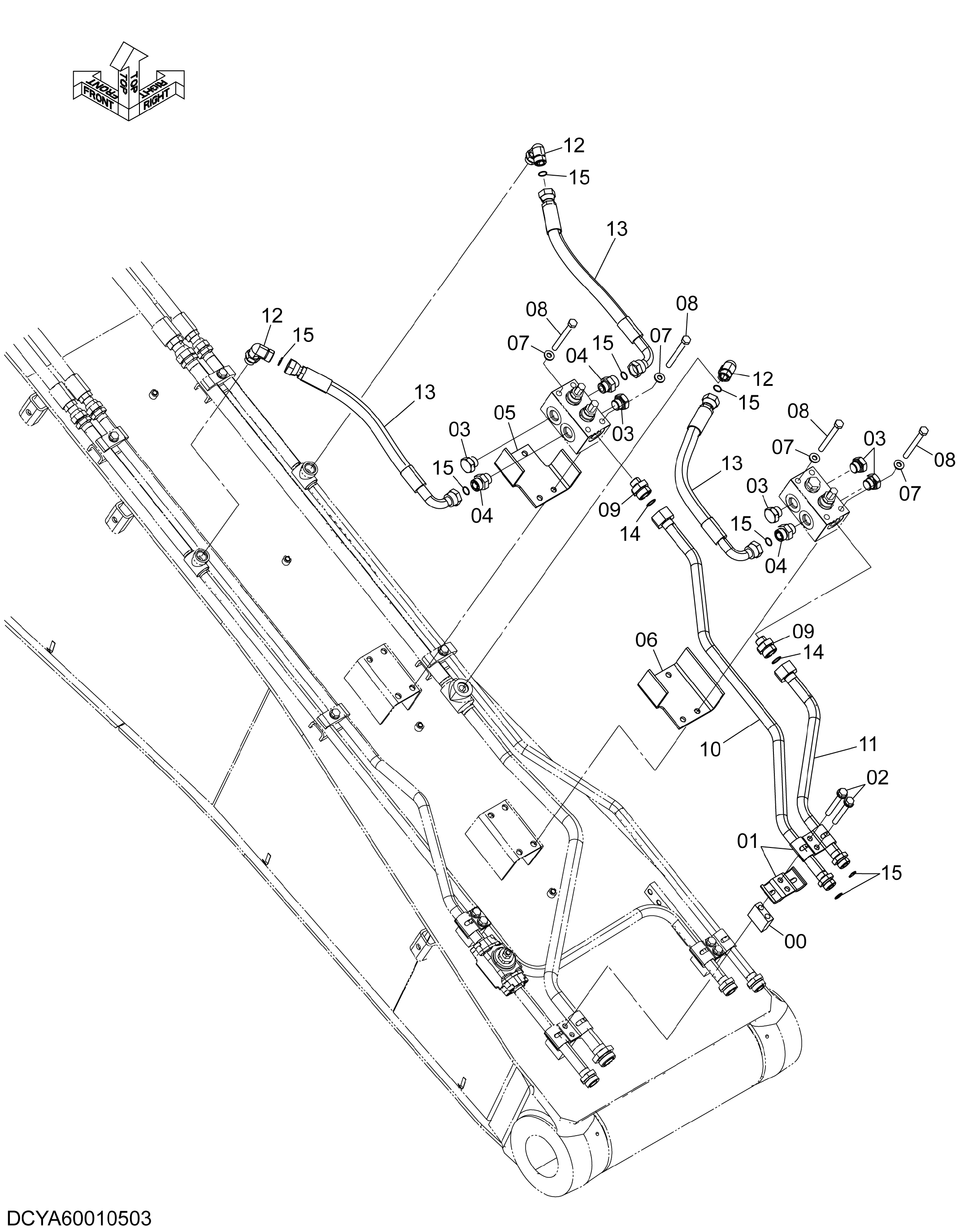

Заводская схема «Гидролинии рабочего оборудования (предохранительный клапан)(тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4710818 | Проставка | 1 |
| 01 | 4710796 | Хомут трубки | 2 |
| 02 | J271200 | Болт с шайбой | 2 |
| 02A | J901200 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | A885006 | Пробка | 5 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853166 | Адаптер | 3 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | YA00009649 | Кронштейн | 1 |
| 06 | YA00009650 | Кронштейн | 1 |
| 07 | J222012 | Шайба | 8 |
| 08 | J901204 | Болт | 8 |
| 09 | A853168 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | YA40006607 | Трубка | 1 |
| 11 | YA40006608 | Трубка | 1 |
| 12 | A853366 | Угловой штуцер | 3 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4397973 | Шланг | 3 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
