Мотион сигнализация (грейфер телескопик рукоять) — HITACHI ZX350LCN-5B

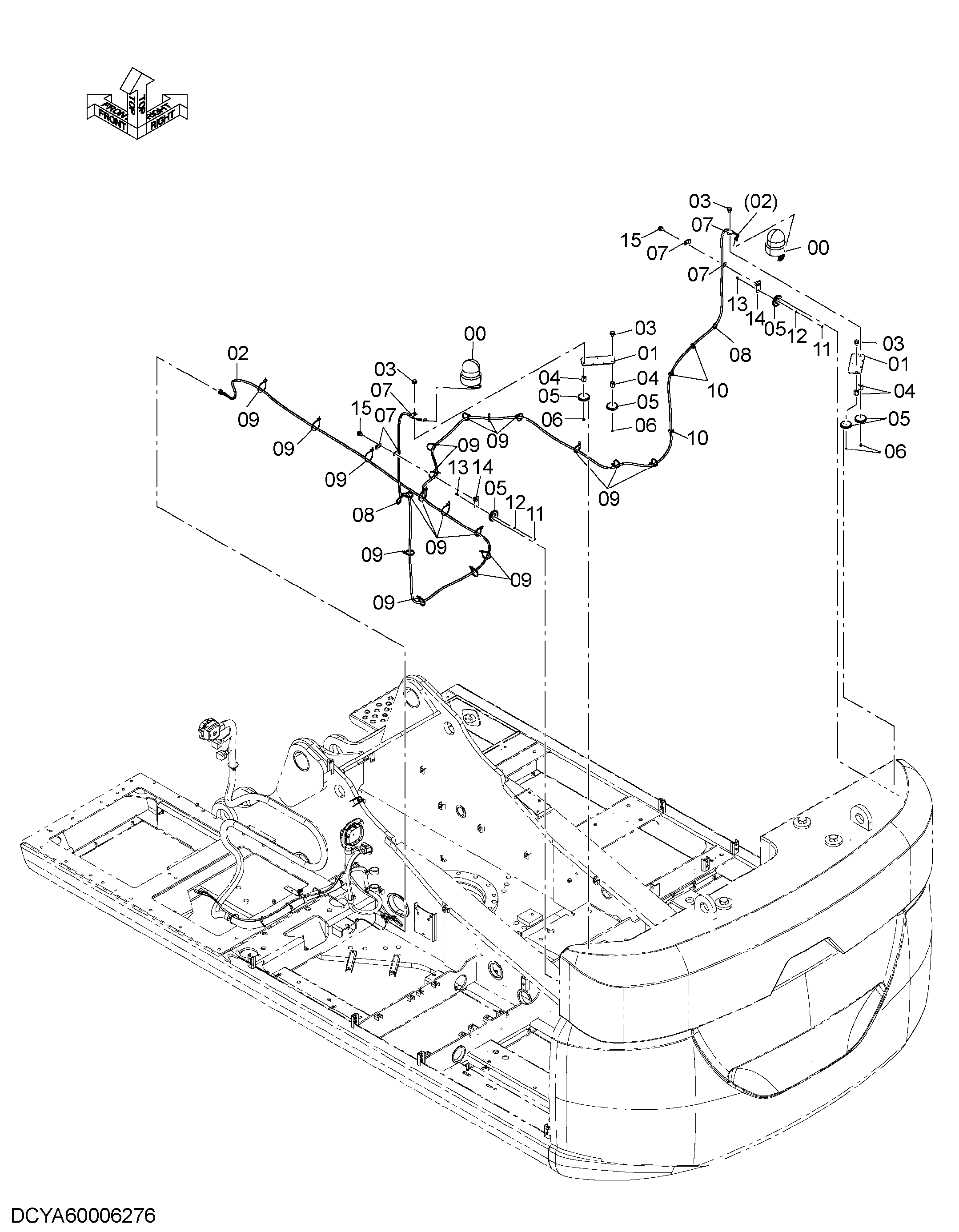

Заводская схема «Мотион сигнализация (грейфер телескопик рукоять)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 01 | 4716136 | Кронштейн | 2 |
| 02 | YA00009027 | Жгут проводов | 1 |
| 03 | J271220 | Болт с шайбой | 4 |
| 03A | J901220 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | YA00010090 | Разъём S | 4 |
| 05 | 4303097 | Магнит | 6 |
| 06 | J260610 | Болт с шайбой | 4 |
| 06A | J900610 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 4190261 | Зажим | 4 |
| 08 | 4313586 | Резиновая втулка | 2 |
| 09 | 4055312 | Ленточный зажим | 19 |
| 10 | 4449250 | Зажим | 3 |
| 11 | M500605 | Гайка | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | J260614 | Болт с шайбой | 2 |
| 13A | J900614 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | YA40006643 | Кронштейн | 2 |
| 15 | J271225 | Болт с шайбой | 2 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
