Крышка (6) — HITACHI ZX350LCN-5B

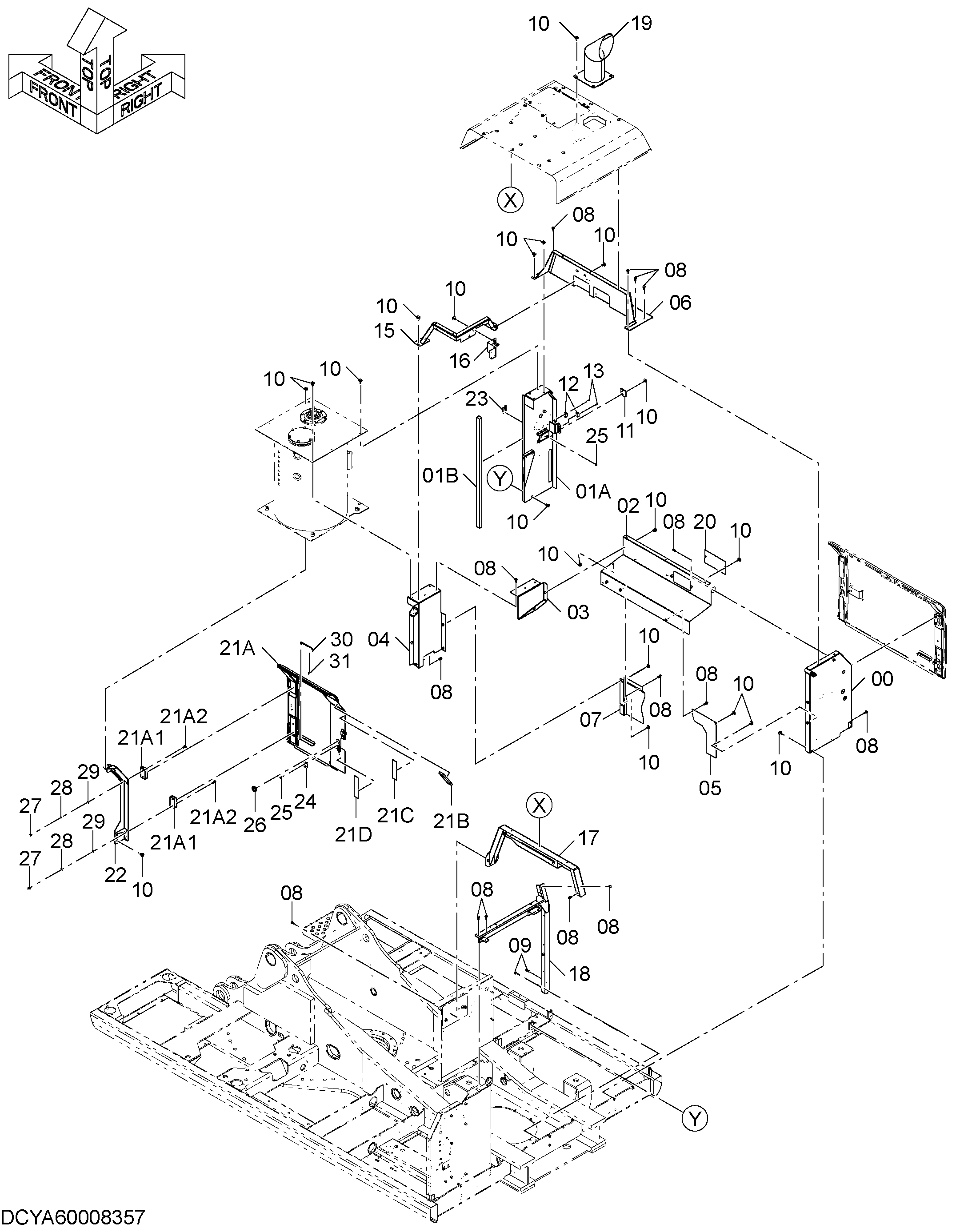

Заводская схема «Крышка (6)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA40007376	Крышка	1
01	YA60003784	Крышка	1
01A	YA40003426	Крышка	1
01B	4720514	Резиновое уплотнение	1
02	7056569	Крышка	1
03	8117296	Крышка	1
04	7056567	Крышка	1
05	4697055	Крышка	1
06	7056614	Крышка	1
07	3121143	Крышка	1
08	J271030	Болт с шайбой	20
08A	J901030	Болт	1
08B	J222010	Шайба	1
09	J271035	Болт с шайбой	2
09A	J901035	Болт	1
09B	J222010	Шайба	1
10	J281030	Болт с шайбой	34
10A	J901030	Болт	1
10B	4486055	Шайба	1
11	4638905	Ограничитель	1
12	4652573	Ограничитель	2
13	J260635	Болт с шайбой	4
13A	J900635	Болт	1
13B	A590106	Плоская шайба	1
15	YA40004318	Опора	1
16	YA40004319	Кронштейн	1
17	7059866	Опора	1
18	YA40007381	Опора	1
19	YA40000748	Выпускная труба	1
20	4702312	Крышка	1
21	YA60003785	Дверь	1
21A	YA40003427	Дверь	1
21A1	3104320	Петля	2
21A2	J921025	Болт	4
21B	4716055	Резиновая прокладка	1
21C	4716056	Резиновая прокладка	1
21D	4654108	Резиновая прокладка	1
22	YA40010861	Опора	1
23	9765335	Ограничитель	1
24	4642167	Ограничитель	1
25	J260816	Болт с шайбой	4
25A	J900816	Болт	1
25B	A590108	Плоская шайба	1
26	4211059	Резиновая втулка	1
27	J950010	Гайка	4
28	A590910	Пружинная шайба	4
29	A590110	Плоская шайба	4
30	4639112	Стойка	1
31	4647195	Держатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
