Вспомогательный трубопроводы (стрела)(тип H20LD) — HITACHI ZX350LCN-5B

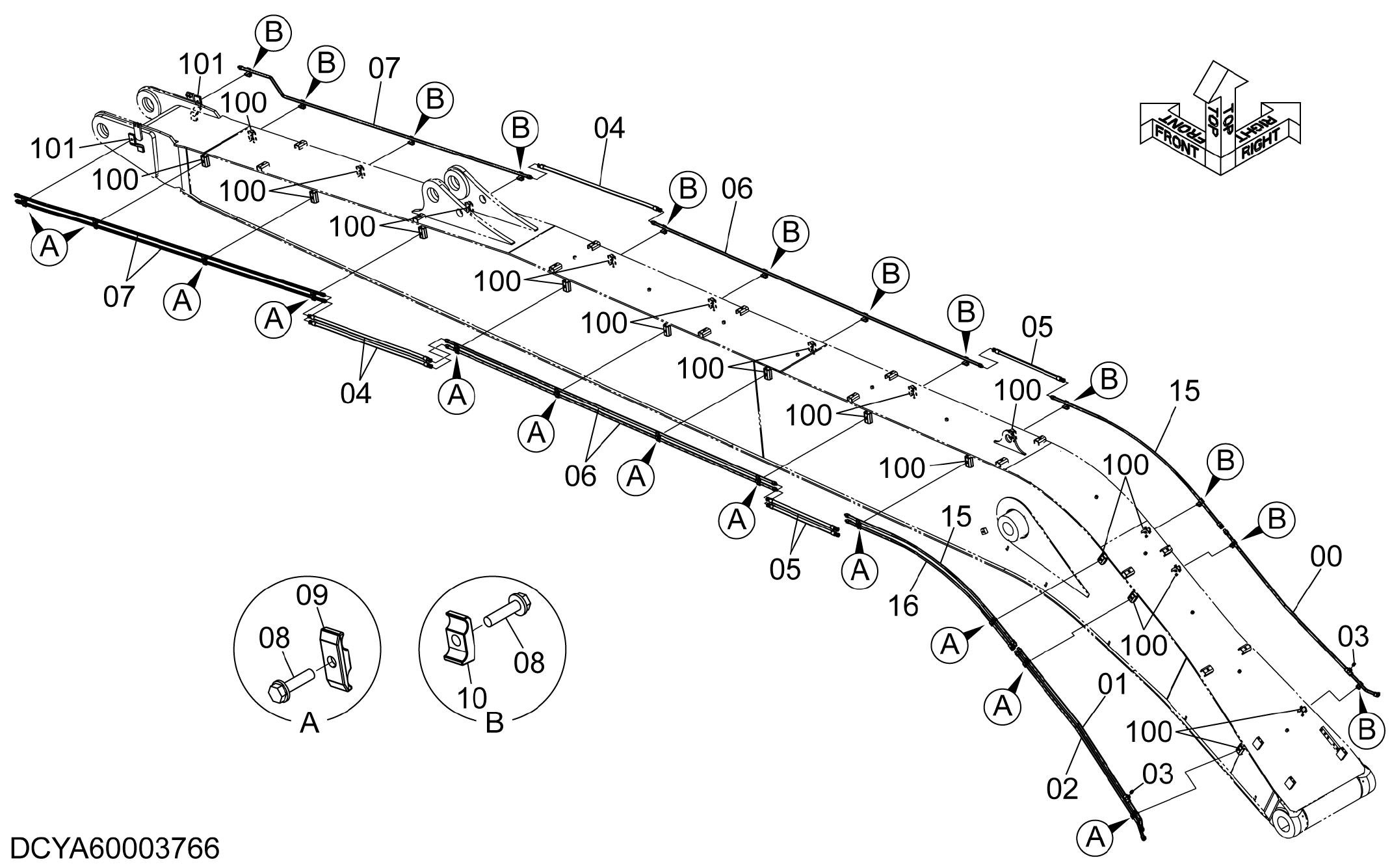

Заводская схема «Вспомогательный трубопроводы (стрела)(тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006782 | Трубка | 1 |
| 01 | YA40006783 | Трубка | 1 |
| 02 | YA40006784 | Трубка | 1 |
| 03 | 94-2023 | Пробка | 2 |
| 04 | 4384842 | Шланг | 3 |
| 05 | 4618351 | Шланг | 3 |
| 06 | YA40006785 | Трубка | 3 |
| 07 | 9768874 | Трубка | 3 |
| 08 | J271250 | Болт с шайбой | 24 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4189858 | Хомут трубки | 12 |
| 10 | 4190124 | Хомут трубки | 12 |
| 15 | YA40006792 | Трубка | 2 |
| 16 | YA40006793 | Трубка | 1 |
| 100 | 9765301 | Седло винта | 22 |
| 101 | 4469308 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
