Крышка (5) — HITACHI ZX350LCN-5B

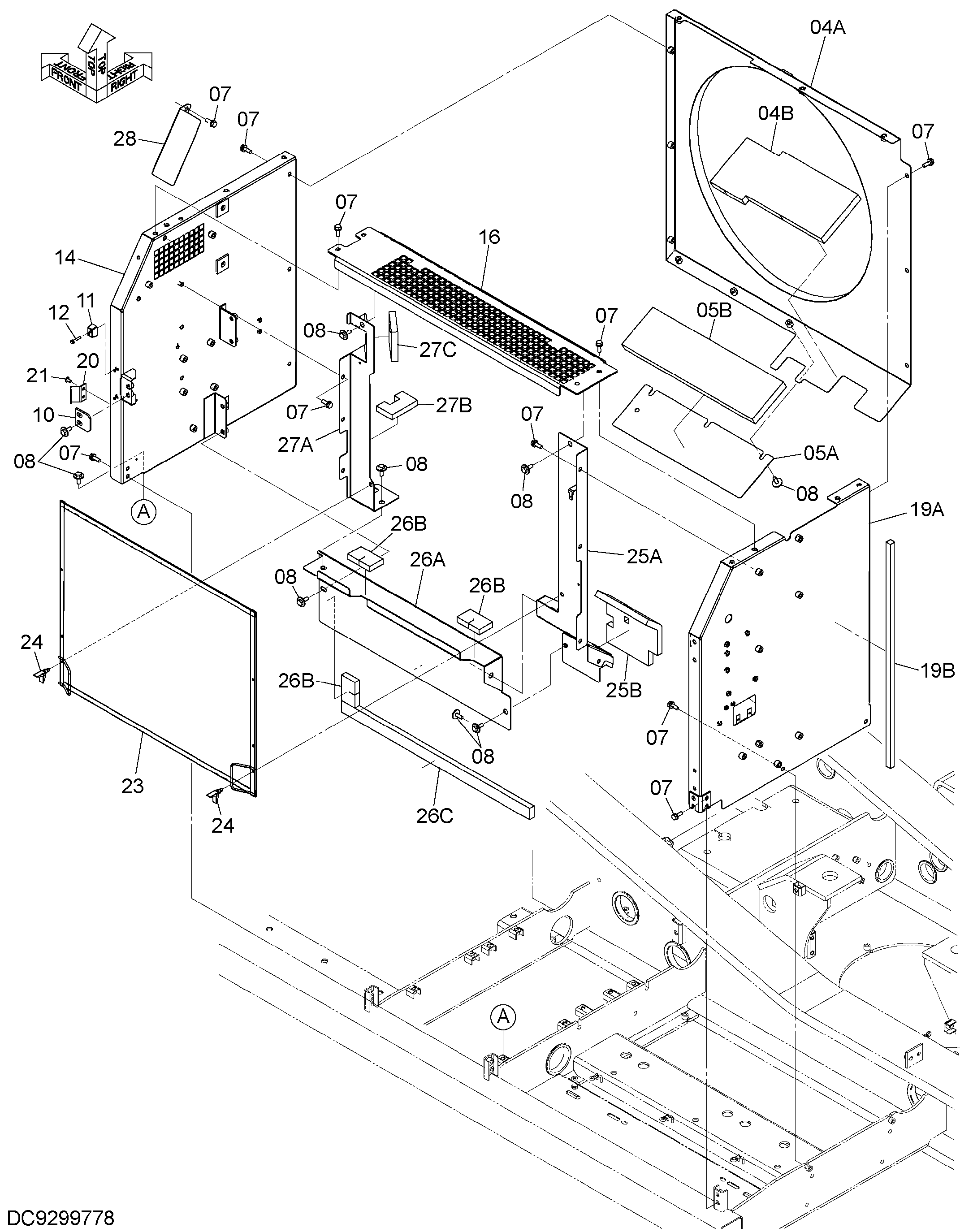

Заводская схема «Крышка (5)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8117521 | Кожух | 1 |
| 04A | 6027191 | Кожух | 1 |
| 04B | 4698389 | Резиновое уплотнение | 1 |
| 05 | 9770957 | Крышка | 1 |
| 05A | 4698381 | Крышка | 1 |
| 05B | 4698393 | Резиновая прокладка | 1 |
| 07 | J271030 | Болт с шайбой | 25 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J281030 | Болт с шайбой | 15 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 4638905 | Ограничитель | 1 |
| 11 | 4652573 | Ограничитель | 2 |
| 12 | J260635 | Болт с шайбой | 4 |
| 12A | J900635 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 14 | 6027659 | Крышка | 1 |
| 16 | 7056001 | Крышка | 1 |
| 19 | 8120614 | Крышка | 1 |
| 19A | 6027664 | Крышка | 1 |
| 19B | 4389790 | Резиновая прокладка | 1 |
| 20 | 4719469 | Ограничитель | 1 |
| 21 | J260816 | Болт с шайбой | 2 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 23 | 7059085 | Сетка | 1 |
| 24 | 4691142 | Замок | 2 |
| 25 | YA60000530 | Крышка | 1 |
| 25A | 7060453 | Крышка | 1 |
| 25B | YA00000800 | Резиновое уплотнение | 1 |
| 26 | YA60000531 | Крышка | 1 |
| 26A | 8124868 | Крышка | 1 |
| 26B | YA00000801 | Резиновое уплотнение | 3 |
| 26C | YA00000802 | Резиновая прокладка | 1 |
| 27 | YA60000532 | Крышка | 1 |
| 27A | 8124869 | Крышка | 1 |
| 27B | YA00000803 | Резиновая прокладка | 1 |
| 27C | YA00000804 | Резиновая прокладка | 1 |
| 28 | YA00010507 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
