Вспомогательный трубопроводы (моно-боом) — HITACHI ZX350LCN-5B

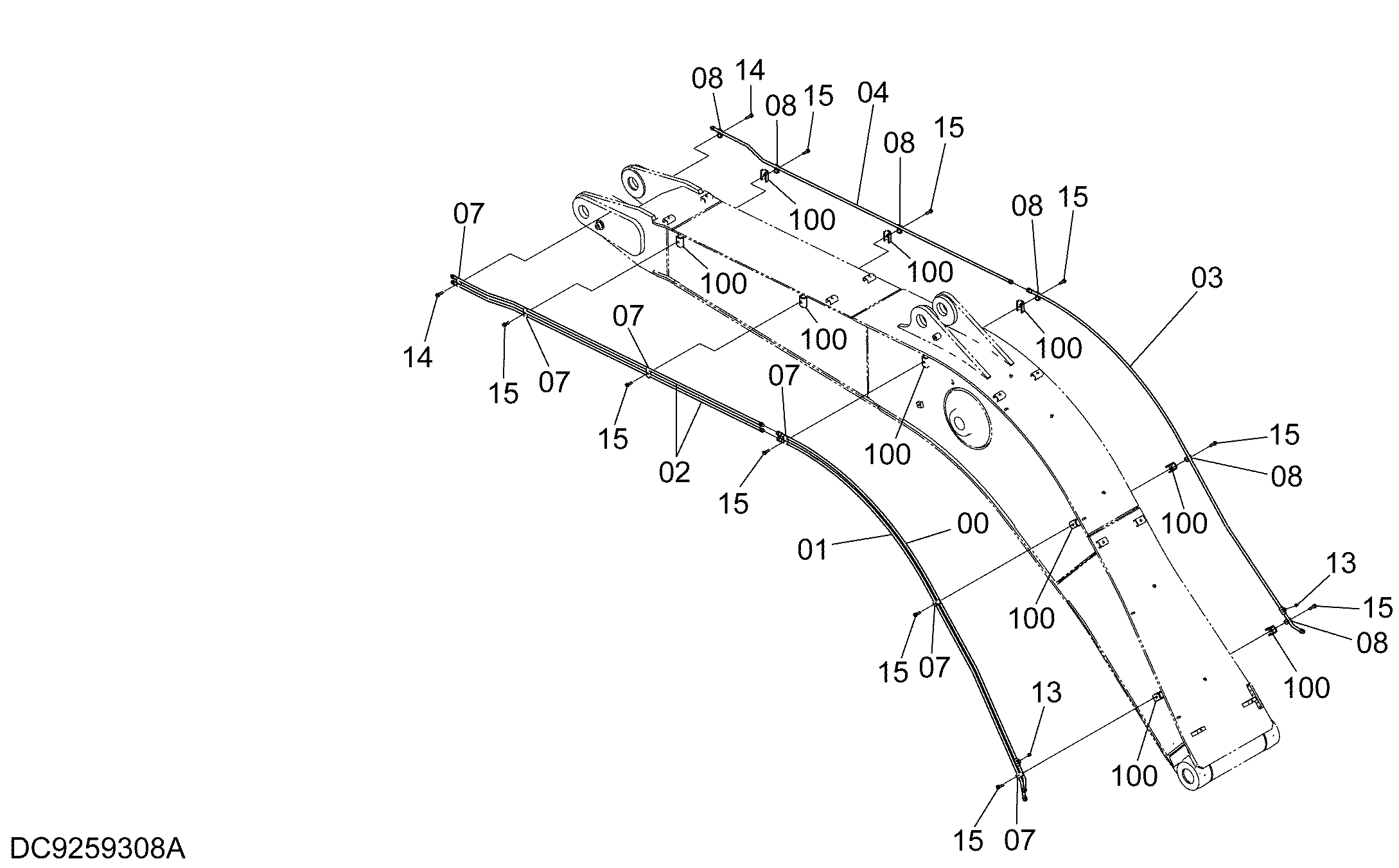

Заводская схема «Вспомогательный трубопроводы (моно-боом)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103617 | Трубка | 1 |
| 01 | 8103618 | Трубка | 1 |
| 02 | 8085807 | Трубка | 2 |
| 03 | 8103619 | Трубка | 1 |
| 04 | 8086048 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190124 | Хомут трубки | 6 |
| 13 | 94-2023 | Пробка | 2 |
| 14 | 4666091 | Болт с шайбой | 2 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4665706 | Болт с шайбой | 10 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 100 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
