Крышка (6) — HITACHI ZX350LCN-5B

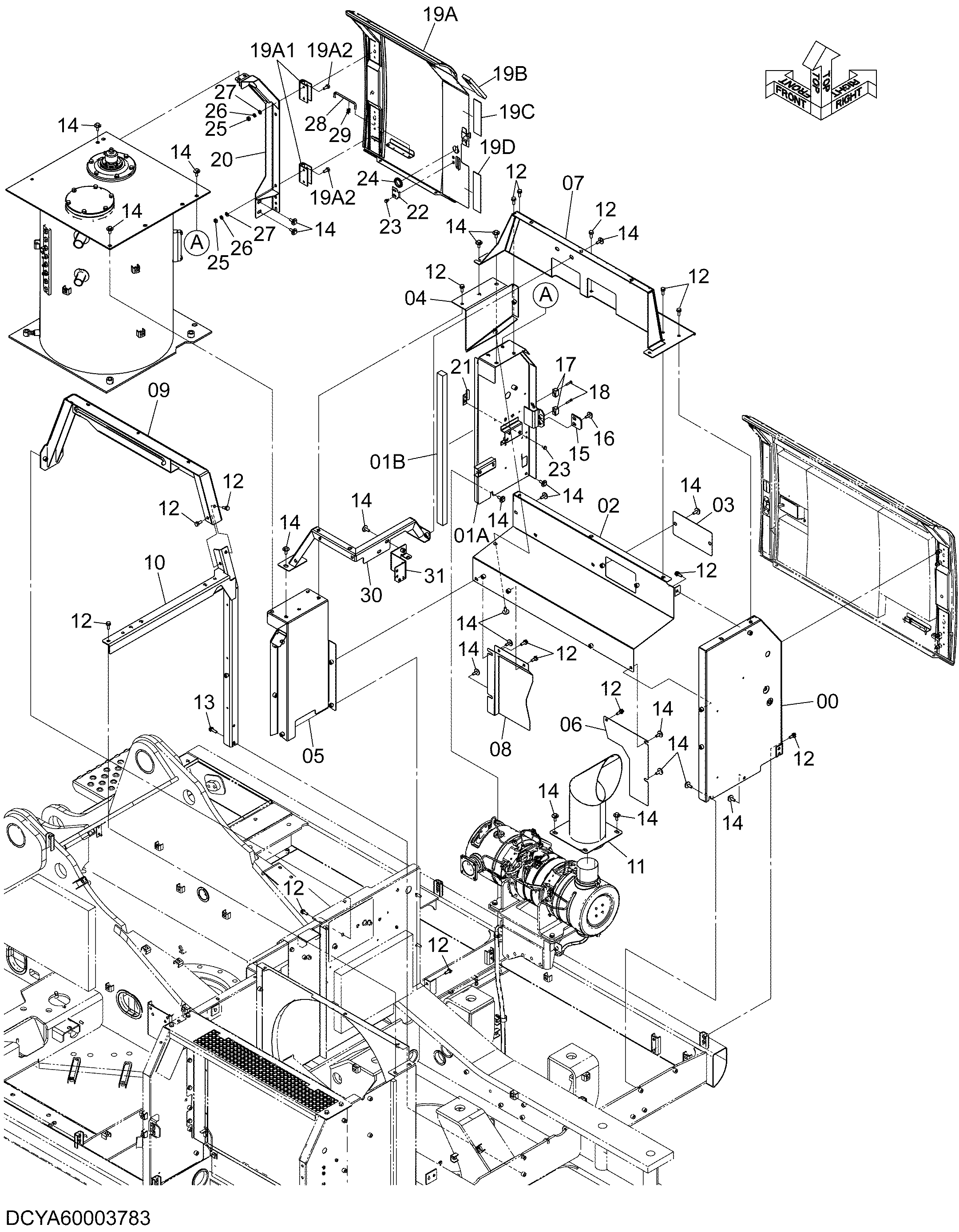

Заводская схема «Крышка (6)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056479 | Крышка | 1 |
| 01 | YA60003784 | Крышка | 1 |
| 01A | YA40003426 | Крышка | 1 |
| 01B | 4720514 | Резиновая прокладка | 1 |
| 02 | 7056569 | Крышка | 1 |
| 03 | 4702312 | Крышка | 1 |
| 04 | 8117296 | Крышка | 1 |
| 05 | 7056567 | Крышка | 1 |
| 06 | 4697055 | Крышка | 1 |
| 07 | 7056614 | Крышка | 1 |
| 08 | 3121143 | Крышка | 1 |
| 09 | 7059866 | Опора | 1 |
| 10 | 7059867 | Опора | 1 |
| 11 | YA40000748 | Выпускная труба | 1 |
| 12 | J271030 | Болт с шайбой | 20 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271035 | Болт с шайбой | 2 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J281030 | Болт с шайбой | 32 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 4638905 | Ограничитель | 1 |
| 16 | J281030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | 4652573 | Ограничитель | 2 |
| 18 | J260635 | Болт с шайбой | 4 |
| 18A | J900635 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | YA60003785 | Дверь | 1 |
| 19A | YA40003427 | Дверь | 1 |
| 19A1 | 3104320 | Петля | 2 |
| 19A2 | J921025 | Болт | 4 |
| 19B | 4716055 | Резиновая прокладка | 1 |
| 19C | 4716056 | Резиновая прокладка | 1 |
| 19D | 4654108 | Резиновая прокладка | 1 |
| 20 | YA40010861 | Опора | 1 |
| 21 | 9765335 | Ограничитель | 1 |
| 22 | 4642167 | Ограничитель | 1 |
| 23 | J260816 | Болт с шайбой | 4 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 4211059 | Резиновая втулка | 1 |
| 25 | J950010 | Гайка | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 28 | 4639112 | Стойка | 1 |
| 29 | 4647195 | Держатель | 1 |
| 30 | YA40004318 | Опора | 1 |
| 31 | YA40004319 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
