Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)(упперструктре боковой) — HITACHI ZX350LCN-5B

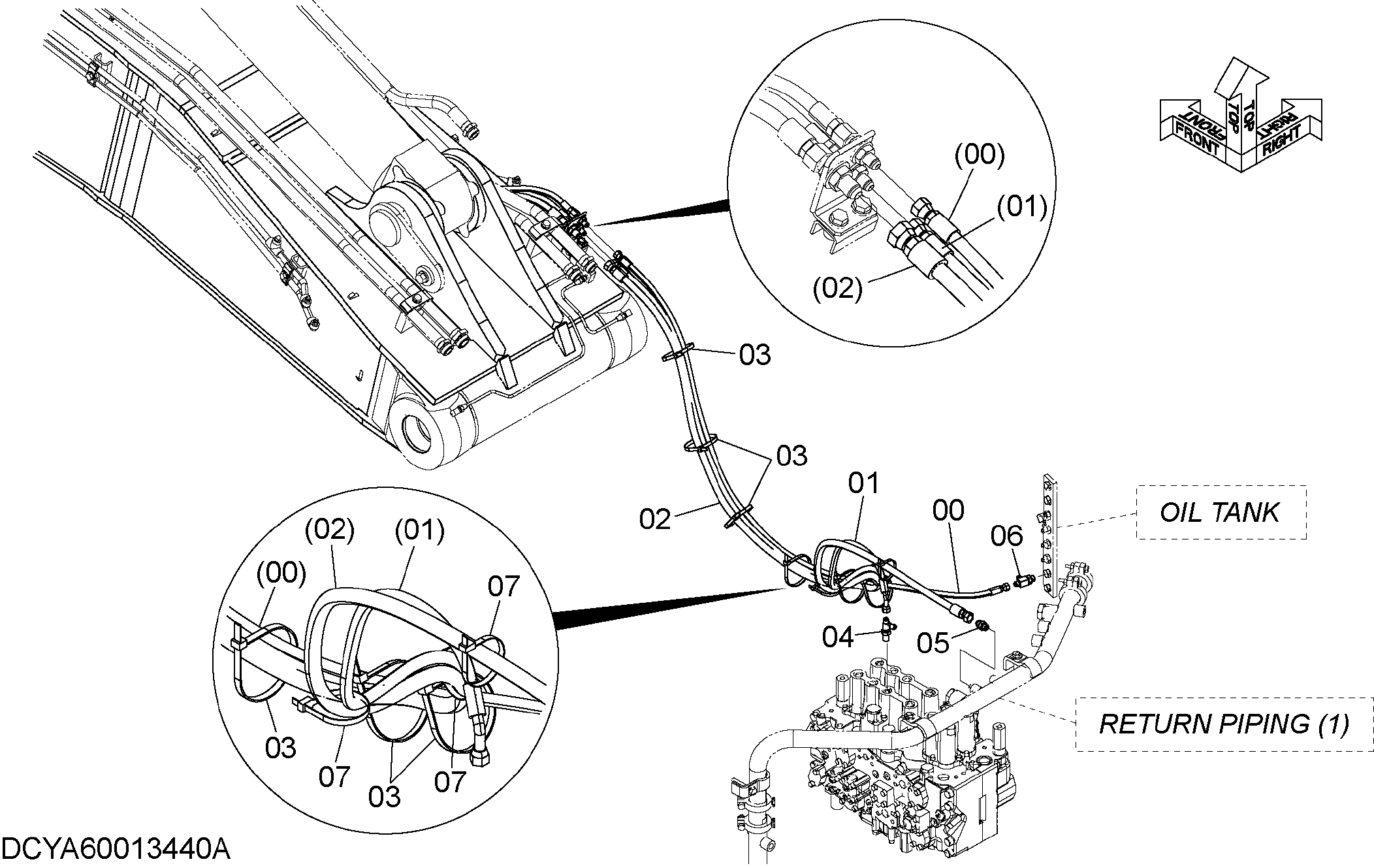

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)(упперструктре боковой)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268707 | В сборе шланг | 1 |
| 00A | 4660285 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 9322879 | В сборе шланг | 1 |
| 01A | 4724070 | Шланг | 1 |
| 01B | 4327293 | Трубка спирал | 6 |
| 02 | 9322958 | В сборе шланг | 1 |
| 02A | 4724201 | Шланг | 1 |
| 02B | 4327293 | Трубка спирал | 8 |
| 03 | 4121859 | Ленточный зажим | 6 |
| 04 | 4208910 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852134 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852433 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
