Гидромолот, гидроножницы трубопроводы (2P-BOOM) — HITACHI ZX350LCN-5B

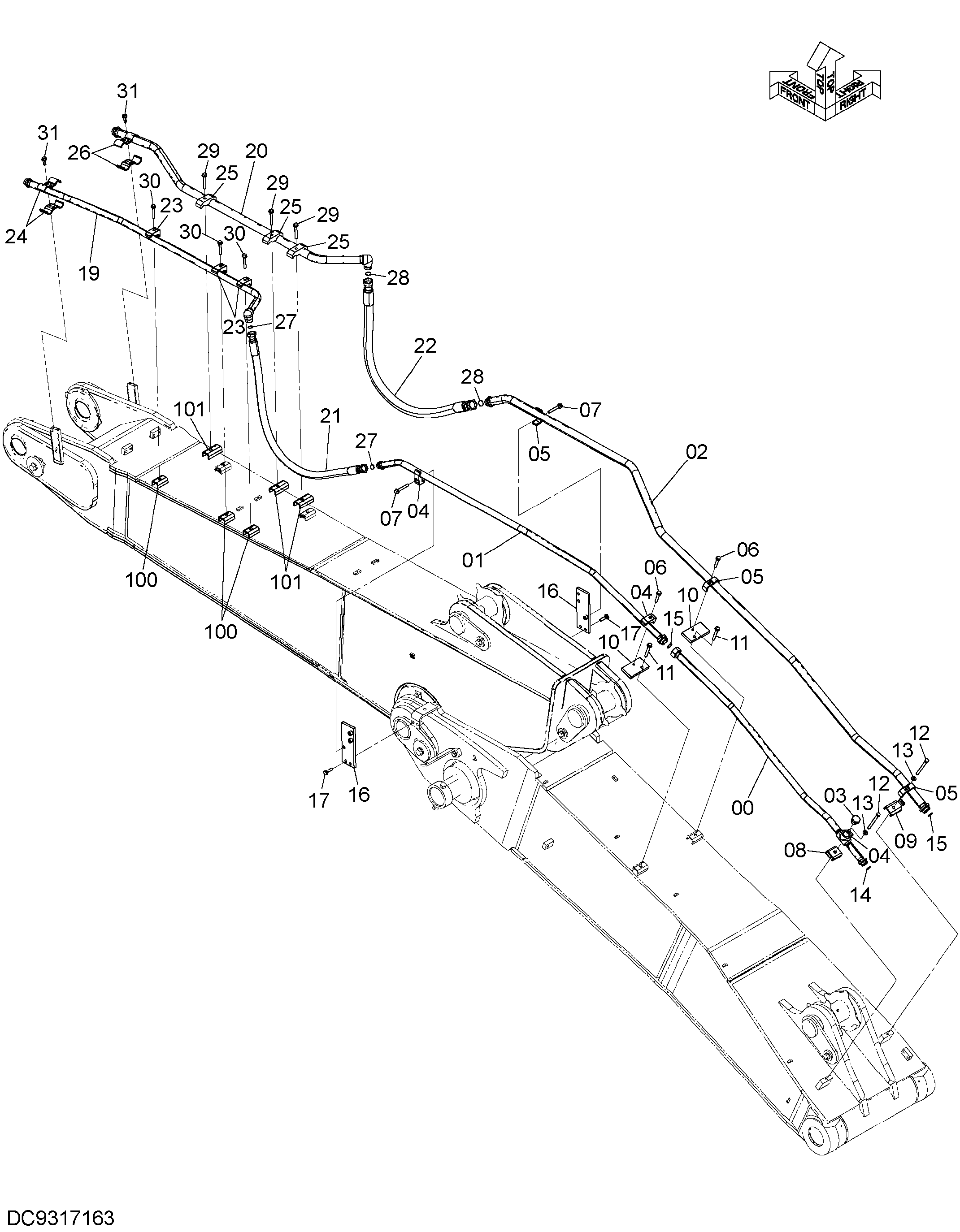

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-BOOM)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124975 | Трубка | 1 |
| 01 | 8103590 | Трубка | 1 |
| 02 | 7060840 | Трубка | 1 |
| 03 | A885008 | Пробка | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4190127 | Хомут трубки | 3 |
| 05 | 4053698 | Хомут трубки | 3 |
| 06 | J271270 | Болт с шайбой | 2 |
| 06A | J901270 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271285 | Болт с шайбой | 2 |
| 07A | J901285 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 9764772 | Кронштейн | 1 |
| 09 | 9765086 | Кронштейн | 1 |
| 10 | 4601862 | Кронштейн | 2 |
| 11 | J271290 | Болт с шайбой | 2 |
| 11A | J901290 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J901208 | Болт | 2 |
| 13 | J222012 | Шайба | 2 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 4187329 | Уплотнительное кольцо | 2 |
| 16 | 9765000 | Кронштейн | 2 |
| 17 | J271250 | Болт с шайбой | 4 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 8122883 | Трубка | 1 |
| 20 | 8122882 | Трубка | 1 |
| 21 | 4628902 | Шланг | 1 |
| 22 | 4648275 | Шланг | 1 |
| 23 | 4190127 | Хомут трубки | 3 |
| 24 | 4710797 | Хомут трубки | 2 |
| 25 | 4198598 | Хомут трубки | 3 |
| 26 | 4710800 | Хомут трубки | 2 |
| 27 | 4187328 | Уплотнительное кольцо | 2 |
| 28 | 4187329 | Уплотнительное кольцо | 2 |
| 29 | J271285 | Болт с шайбой | 3 |
| 29A | J901285 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271275 | Болт с шайбой | 3 |
| 30A | J901275 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271235 | Болт с шайбой | 4 |
| 31A | J901235 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 100 | 9765301 | Седло винта | 3 |
| 101 | 9764929 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
