Автоматическая смазка система (с фильтр) — HITACHI ZX350LCN-5B

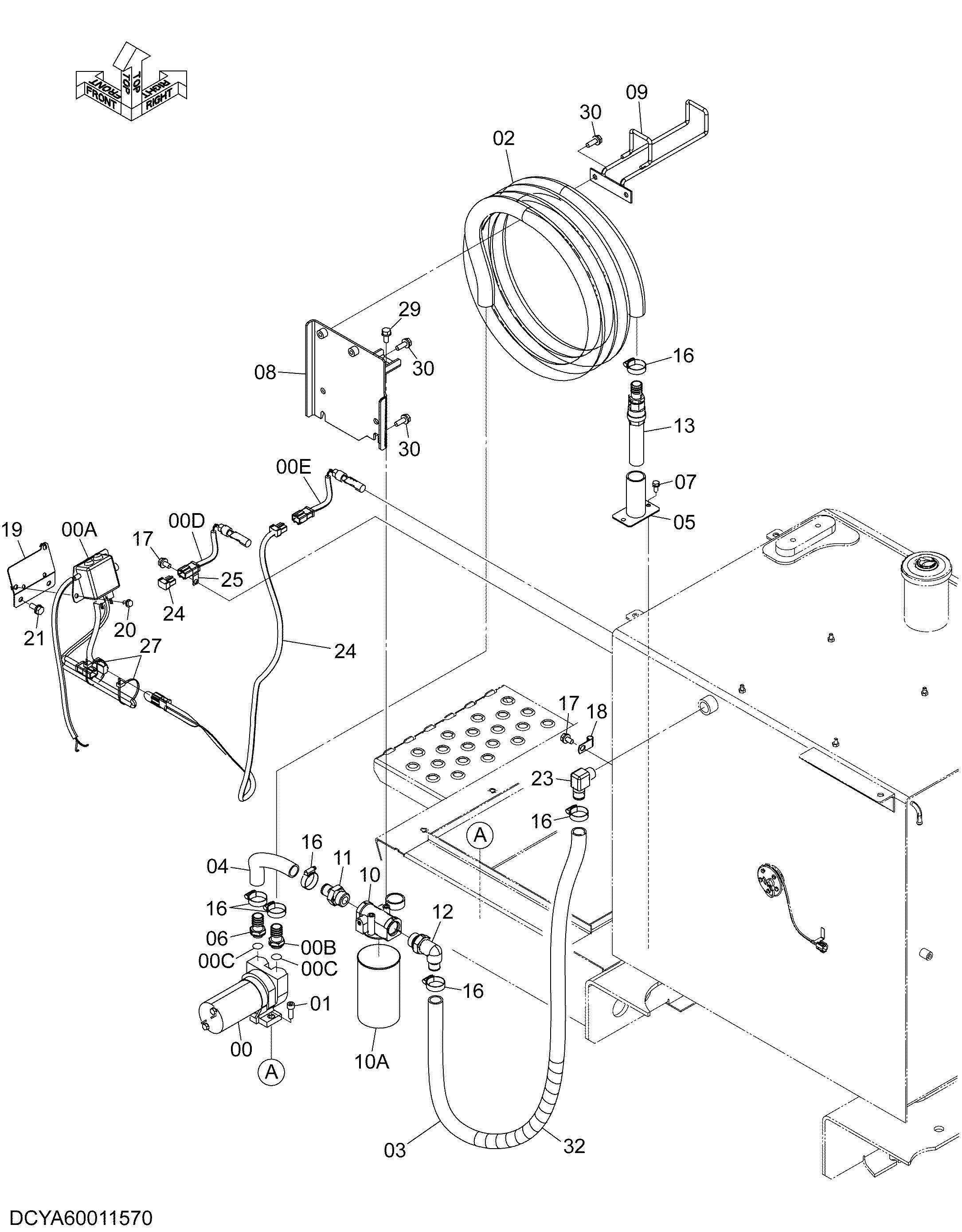

Заводская схема «Автоматическая смазка система (с фильтр)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641309 | Насос | 1 |
| 00A | 4671642 | Короб управление | 1 |
| 00B | 4710327 | Адаптер | 1 |
| 00C | 4688131 | Уплотнительная шайба | 2 |
| 00D | 4678872 | Выключатель уровень | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | YA00015741 | Топливный шланг | 1 |
| 03 | YA00016097 | Топливный шланг | 1 |
| 04 | YA00015705 | Топливный шланг | 1 |
| 05 | 9765357 | Трубка | 1 |
| 06 | 4710327 | Адаптер | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | YA40008504 | Кронштейн | 1 |
| 09 | YA40008505 | Крюк | 1 |
| 10 | YA00012856 | Топливный фильтр | 1 |
| 10A | YA00013291 | Фильтр картриге | 1 |
| 11 | YA00012857 | Адаптер | 1 |
| 12 | YA00012858 | Угловой штуцер | 1 |
| 13 | 4641263 | Сетчатый фильтр | 1 |
| 16 | 4505243 | Хомут шланга | 6 |
| 17 | J271020 | Болт с шайбой | 2 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4190272 | Зажим | 1 |
| 19 | 9765296 | Кронштейн | 1 |
| 20 | J260816 | Болт с шайбой | 2 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4662313 | Угловой штуцер | 1 |
| 24 | 4677473 | Жгут проводов | 1 |
| 25 | 4355515 | Кронштейн | 1 |
| 27 | 4055312 | Ленточный зажим | 2 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271030 | Болт с шайбой | 6 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
