Всасывающие трубопроводы — HITACHI ZX350LCN-5B

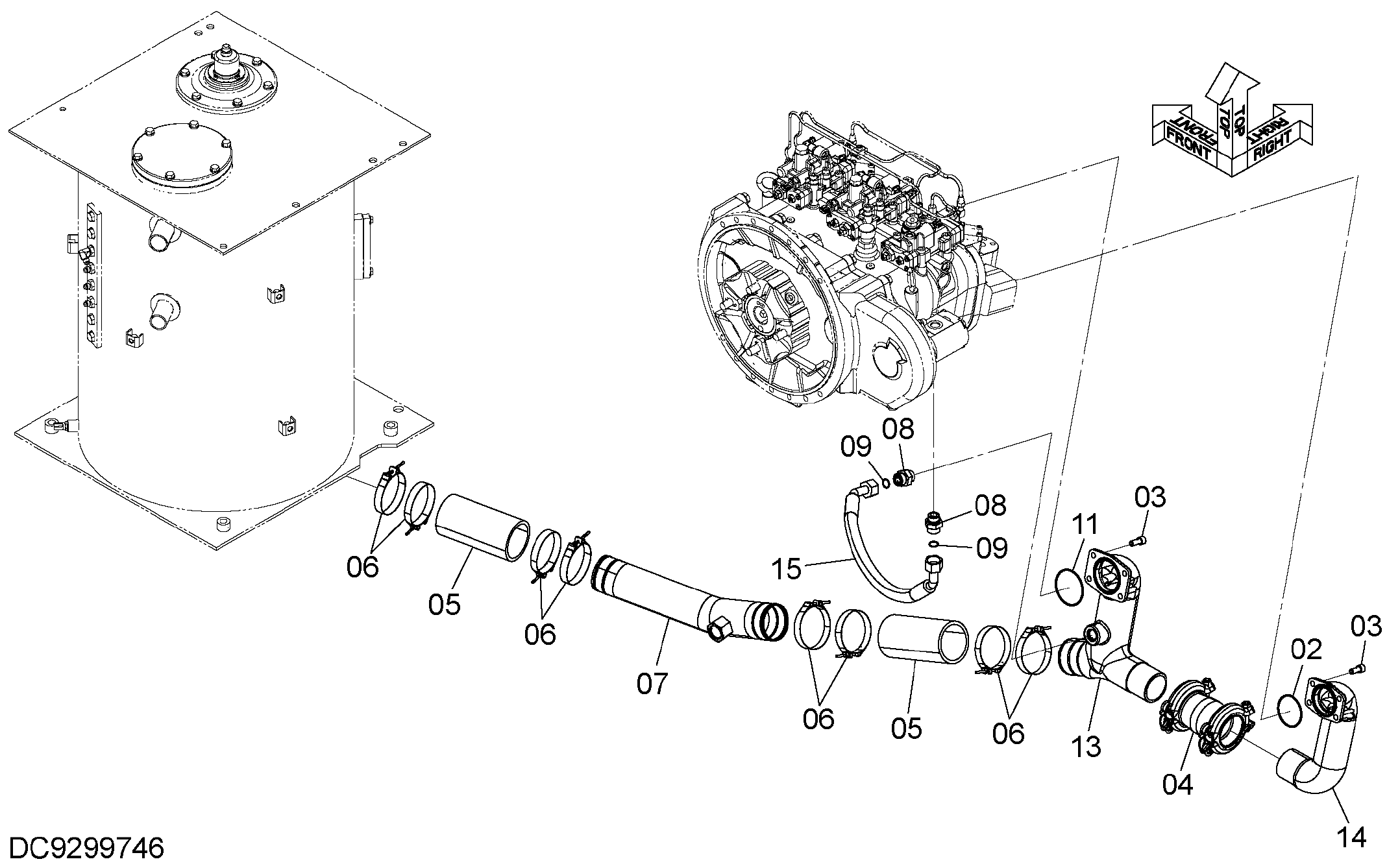

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A811075 | Уплотнительное кольцо | 1 |
| 03 | J781230 | Болт с внутренним шестигранником | 8 |
| 04 | 4071215 | Муфта трубка | 1 |
| 05 | 4348414 | Резиновый шланг | 2 |
| 06 | 4283535 | Хомут шланга | 8 |
| 07 | 8117427 | Всасывающая трубка | 1 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | A811085 | Уплотнительное кольцо | 1 |
| 13 | 1036634 | Коллектор SUC. | 1 |
| 14 | 2057748 | Коллектор SUC. | 1 |
| 15 | 4711935 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
