Пилотные гидролинии (2) — HITACHI ZX350LCN-5B

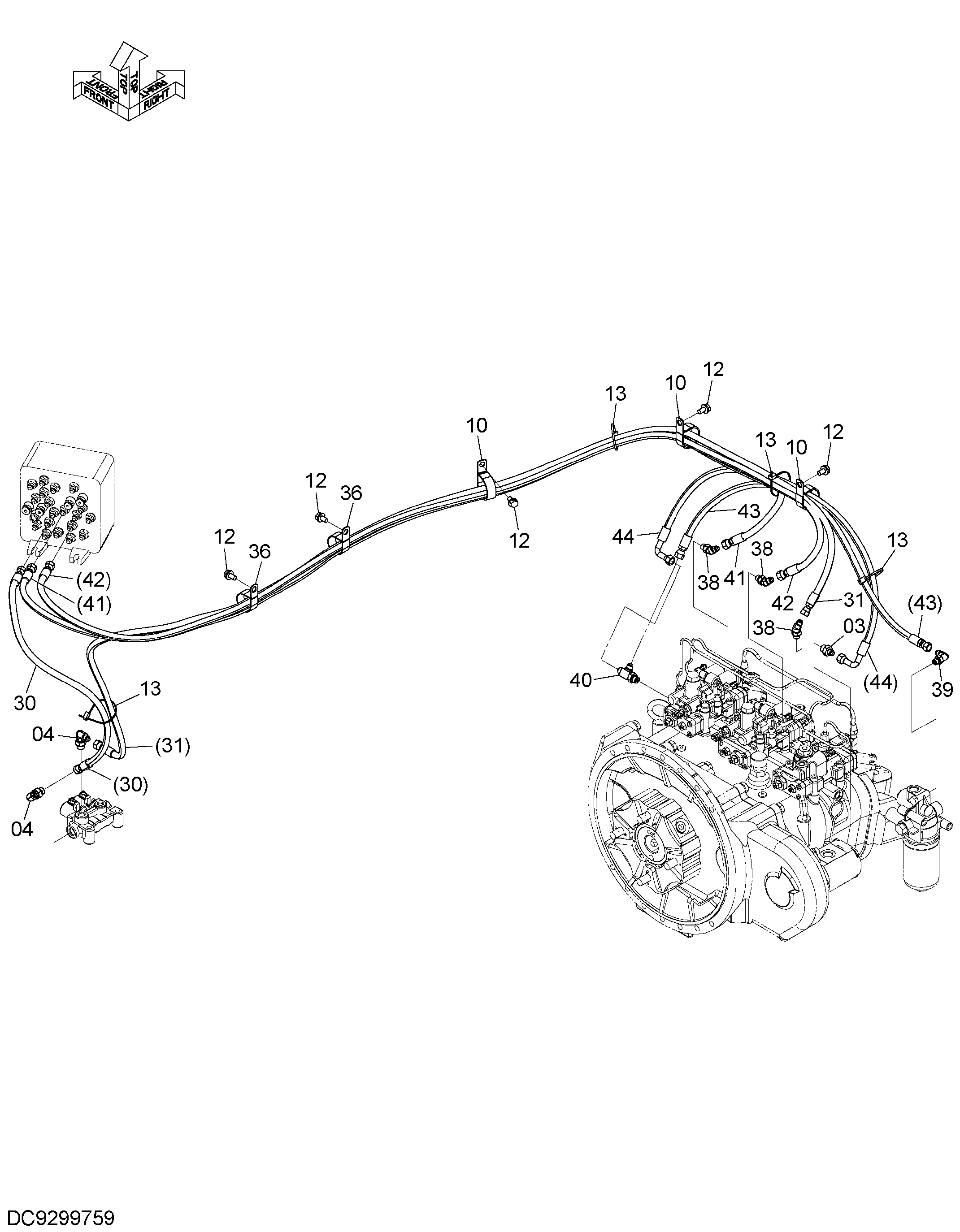

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4190265 | Зажим | 3 |
| 12 | J271020 | Болт с шайбой | 5 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 4 |
| 30 | 4712183 | Шланг | 1 |
| 31 | 4724806 | Шланг | 1 |
| 36 | 4193848 | Зажим | 2 |
| 38 | A852223 | Угловой штуцер | 3 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852323 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852433 | Тройник | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4488921 | Шланг | 1 |
| 42 | 4724798 | Шланг | 1 |
| 43 | 4474677 | Шланг | 1 |
| 44 | 4721155 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
