Рукоять детали (тип H20LD) — HITACHI ZX350LCN-5B

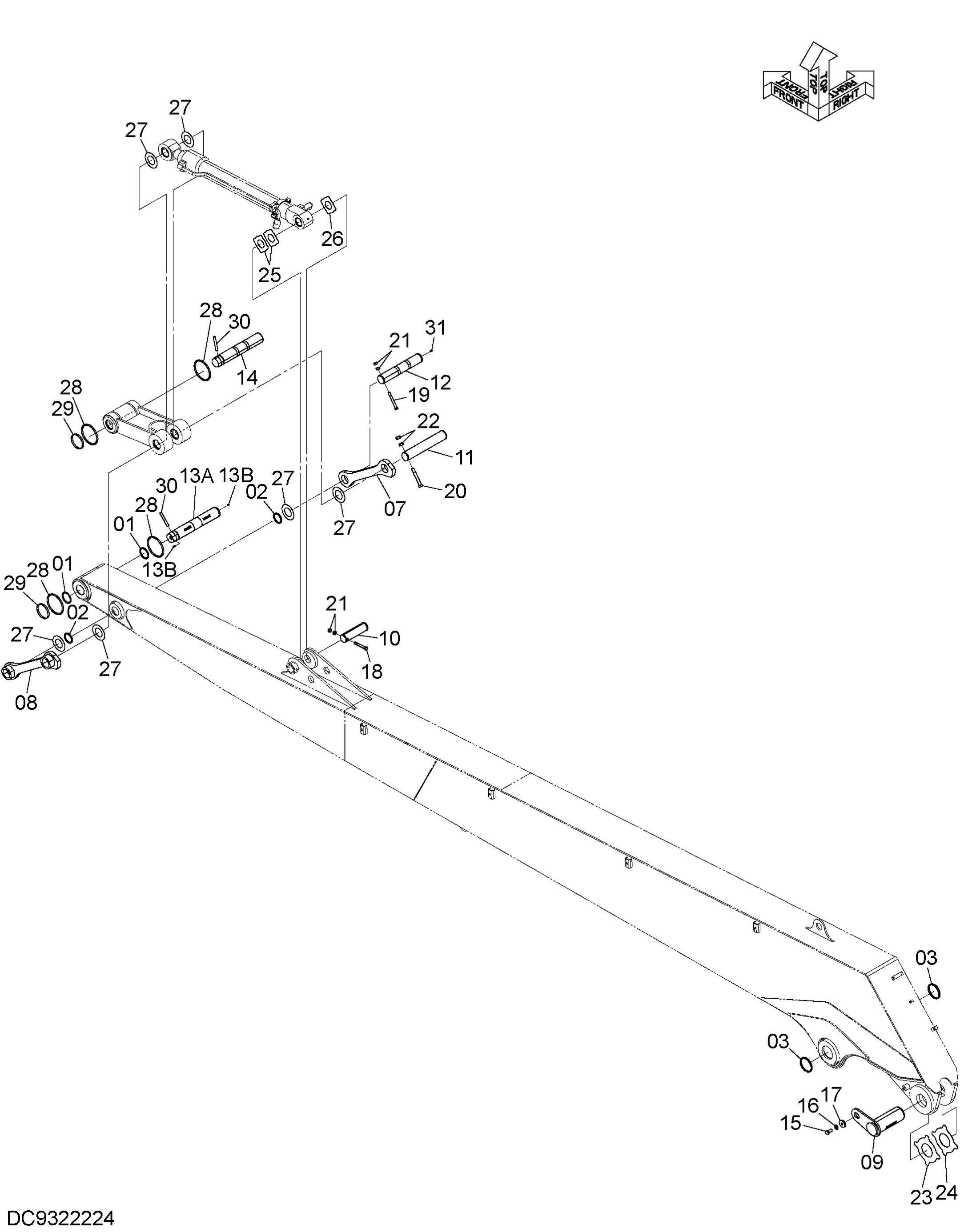

Заводская схема «Рукоять детали (тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4067902 | Пылезащитное уплотнение | 2 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4085479 | Пылезащитное уплотнение | 2 |
| 07 | 3076177 | Тяга | 1 |
| 08 | 8082153 | Тяга | 1 |
| 09 | 8115545 | Палец | 1 |
| 10 | 3076168 | Палец | 1 |
| 11 | 3091562 | Палец | 1 |
| 12 | 3122403 | Палец | 1 |
| 13 | 9177324 | Палец | 1 |
| 13A | 3084524 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 2 |
| 14 | 3088580 | Палец | 1 |
| 15 | J921840 | Болт | 1 |
| 16 | J222018 | Шайба | 1 |
| 17 | 4441471 | Пластина | 1 |
| 18 | 4435123 | Стопорный палец | 1 |
| 19 | 4435124 | Стопорный палец | 1 |
| 20 | 4435125 | Стопорный палец | 1 |
| 21 | J950016 | Гайка | 4 |
| 22 | J950020 | Гайка | 2 |
| 23 | 4445635 | Упорная пластина | 1 |
| 24 | 4445636 | Упорная пластина | 1 |
| 25 | 4444290 | Упорная пластина | 2 |
| 26 | 4444291 | Упорная пластина | 1 |
| 27 | 4450011 | Упорная пластина | 6 |
| 28 | 4089028 | Уплотнительное кольцо | 4 |
| 29 | 4454561 | Кольцо | 2 |
| 30 | 4454560 | Палец | 2 |
| 31 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
