NPK гидромолот трубопроводы — HITACHI ZX350LCN-5B

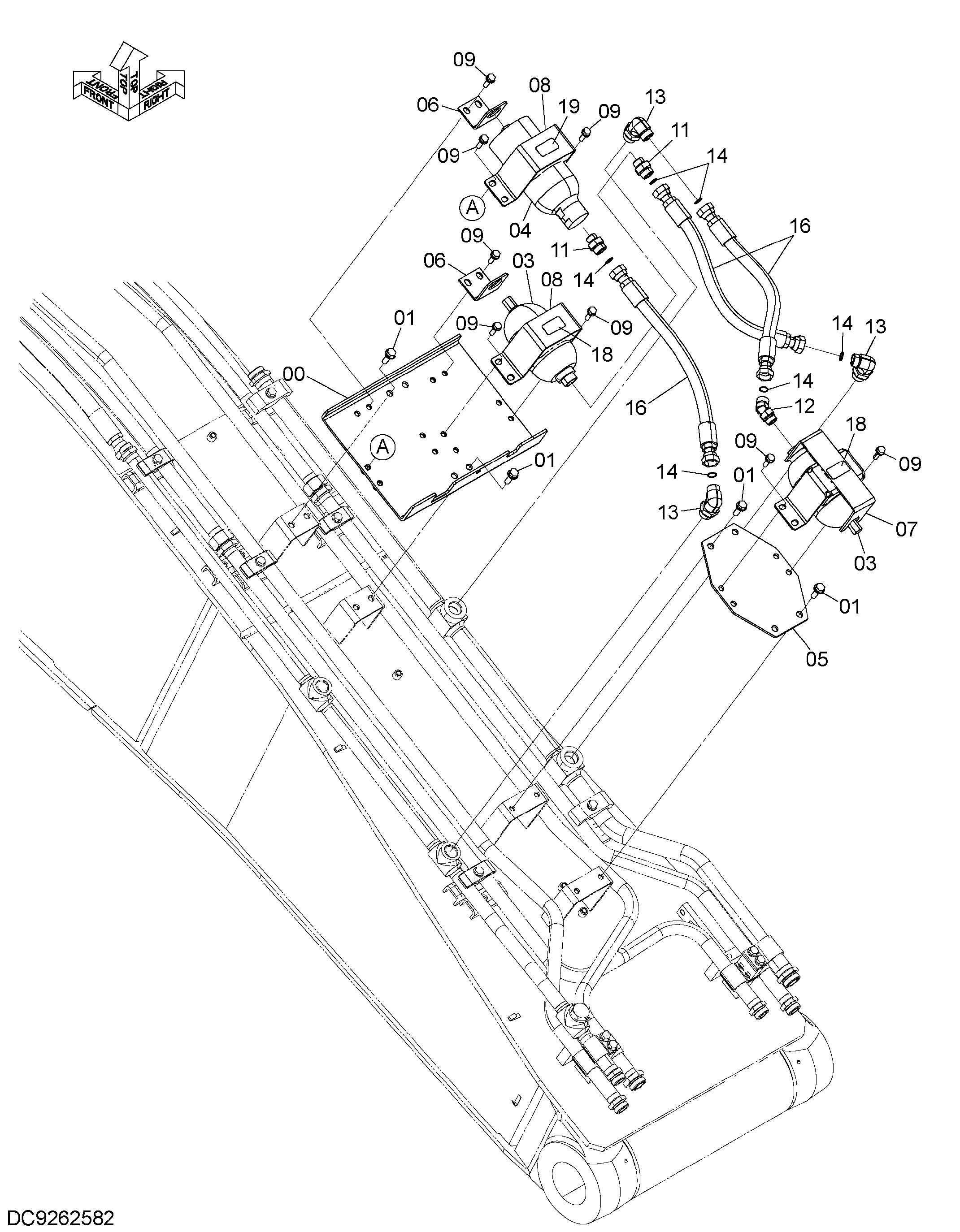

Заводская схема «NPK гидромолот трубопроводы» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107540 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 8 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4642459 | Гидроаккумулятор | 2 |
| 04 | 4461979 | Гидроаккумулятор | 1 |
| 05 | YA40001538 | Кронштейн | 1 |
| 06 | 4662468 | Кронштейн | 2 |
| 07 | 8107598 | Крышка | 1 |
| 08 | 8120140 | Крышка | 2 |
| 09 | J271030 | Болт с шайбой | 16 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | A853166 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853266 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A853386 | Угловой штуцер | 3 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 16 | 4605038 | Шланг | 3 |
| 18 | 4644714 | Информационная табличка | 2 |
| 19 | 4464935 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
