Каталог запчастей HITACHI
Топливные трубопроводы (с варм UP система) — HITACHI ZX350LCN-5B

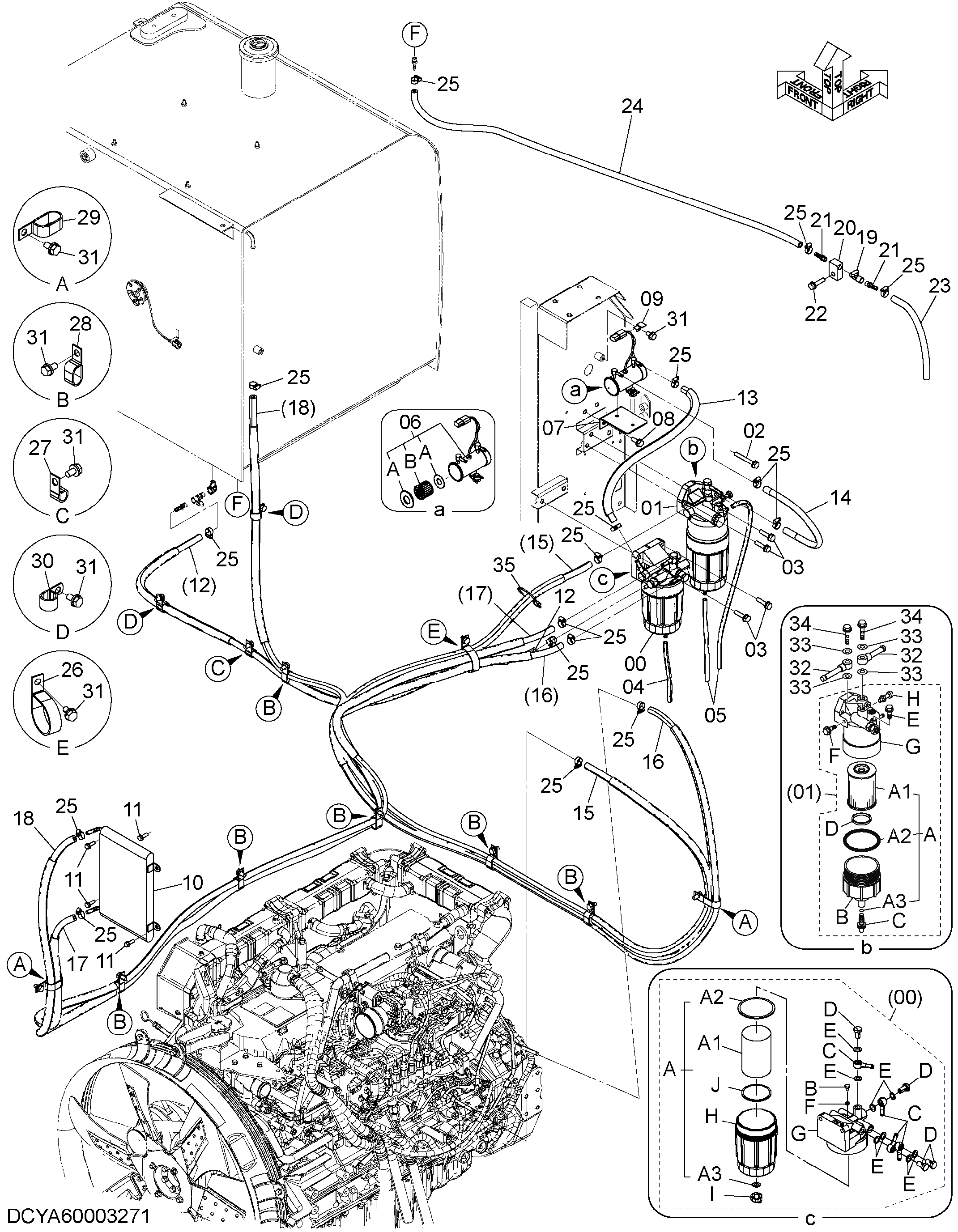

Заводская схема «Топливные трубопроводы (с варм UP система)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4719544 | Топливный фильтр | 1 |
| 00A | 4676385 | Топливный фильтр | 1 |
| 00A2 | 4653195 | Уплотнительное кольцо | 1 |
| 00A3 | 4653194 | Прокладка | 1 |
| 00B | 4653191 | Пробка воздушный | 1 |
| 00C | 4326742 | Трубка топливный | 4 |
| 00D | 4326740 | Болт | 4 |
| 00E | 4326741 | Прокладка | 8 |
| 00F | 4653192 | Прокладка | 1 |
| 00H | 4653189 | Корпус фильтр | 1 |
| 00I | 4653193 | Пробка дренажный | 1 |
| 00J | 4653190 | Кольцо | 1 |
| 01 | 4723211 | Топливный фильтр | 1 |
| 01A | 4719920 | Топливный фильтр | 1 |
| 01A2 | 4687660 | Уплотнительное кольцо | 1 |
| 01A3 | 4698361 | Прокладка | 1 |
| 01B | 4698360 | Корпус фильтр | 1 |
| 01C | 4698359 | Пробка дренажный | 1 |
| 01D | 4687659 | Кольцо | 1 |
| 01E | 4687946 | Пробка | 1 |
| 01F | 4687947 | Пробка | 1 |
| 01G | 4698357 | Головка | 1 |
| 01H | 4687688 | Датчик | 1 |
| 02 | J271080 | Болт с шайбой | 1 |
| 02A | J901080 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271045 | Болт с шайбой | 4 |
| 03A | J901045 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4681999 | Виниловый шланг | 1 |
| 05 | 4655884 | Виниловый шланг | 2 |
| 06 | 4645227 | Насос | 1 |
| 06A | 4658052 | Прокладка | 1 |
| 06B | 4658053 | Странер | 1 |
| 07 | 8100676 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4381930 | Кронштейн | 1 |
| 10 | 4700618 | Радиатор | 1 |
| 11 | J260825 | Болт с шайбой | 4 |
| 11A | J900825 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 9242798 | Топливный шланг | 1 |
| 12A | 4610630 | Трубка | 1 |
| 12B | 4625600 | Трубка | 1 |
| 12C | 4334184 | Топливный шланг | 1 |
| 13 | YA60009911 | Топливный шланг | 1 |
| 13A | 4686487 | Топливный шланг | 1 |
| 13B | 4687663 | Трубка | 1 |
| 14 | 4454522 | Топливный шланг | 1 |
| 15 | 9313975 | Топливный шланг | 1 |
| 15A | 4626782 | Трубка | 2 |
| 15B | 4607376 | Топливный шланг | 1 |
| 16 | YA60003275 | Топливный шланг | 1 |
| 16A | 4661039 | Топливный шланг | 1 |
| 16B | 4626782 | Трубка | 1 |
| 16C | 4625600 | Трубка | 1 |
| 17 | YA60003276 | Топливный шланг | 1 |
| 17A | 4661890 | Топливный шланг | 1 |
| 17B | 4625600 | Трубка | 1 |
| 17C | 4610630 | Трубка | 1 |
| 18 | 9279257 | Топливный шланг | 1 |
| 18A | 4683248 | Топливный шланг | 1 |
| 18B | 4610630 | Трубка | 1 |
| 18C | 4626781 | Трубка | 1 |
| 19 | 4478378 | Шаровой клапан | 1 |
| 20 | 4725406 | Адаптер | 1 |
| 21 | 4449362 | Адаптер | 2 |
| 22 | J271045 | Болт с шайбой | 1 |
| 22A | J901045 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4407161 | Топливный шланг | 1 |
| 24 | 4404652 | Топливный шланг | 1 |
| 25 | 4514700 | Зажим шланг | 17 |
| 26 | 4193816 | Зажим | 1 |
| 27 | 4190273 | Зажим | 1 |
| 28 | 4190282 | Зажим | 6 |
| 29 | 4192034 | Зажим | 2 |
| 30 | 4190263 | Зажим | 2 |
| 31 | J271020 | Болт с шайбой | 13 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4634911 | Трубка топливный | 2 |
| 33 | 4634979 | Манжета | 4 |
| 34 | 4634716 | Болт проушина | 2 |
| 35 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
