Дополнительный. шестерня насос — HITACHI ZX350LCN-5B

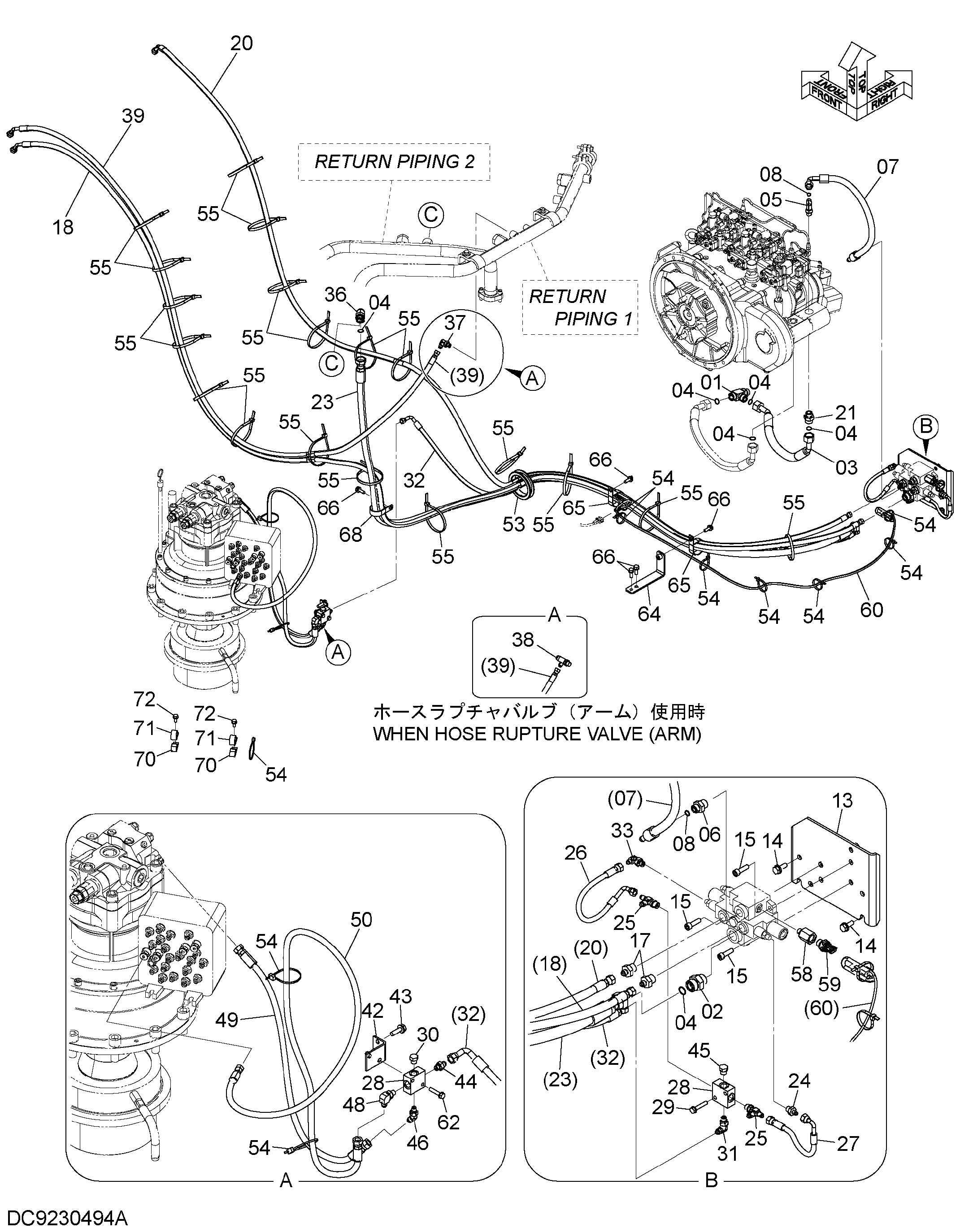

Заводская схема «Дополнительный. шестерня насос» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853466 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853166 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4666709 | Шланг | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 6 |
| 05 | A853344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | YA60008809 | В сборе шланг | 1 |
| 07A | YA00011833 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 8116779 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J781035 | Болт с внутренним шестигранником | 3 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | YA60008195 | В сборе шланг | 1 |
| 18A | YA00011712 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 13 |
| 20 | YA60008196 | В сборе шланг | 1 |
| 20A | YA00011713 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 12 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | YA60008197 | В сборе шланг | 1 |
| 23A | YA00011824 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 10 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4239712 | Тройник | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4313239 | Шланг | 1 |
| 27 | 4442325 | Шланг | 1 |
| 28 | 4411001 | Челночный клапан | 2 |
| 29 | J260845 | Болт с шайбой | 2 |
| 29A | J900845 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | A885002 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9259870 | В сборе шланг | 1 |
| 32A | 4649214 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 4 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A853366 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A852333 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4234371 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | YA60008198 | В сборе шланг | 1 |
| 39A | YA00011714 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 8 |
| 42 | 9764485 | Кронштейн | 1 |
| 43 | J271035 | Болт с шайбой | 2 |
| 43A | J901035 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | A852123 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A885002 | Пробка | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852223 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852323 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 9265926 | В сборе шланг | 1 |
| 49A | 4474676 | Шланг | 1 |
| 49B | 4327293 | Защитный кожух | 2 |
| 50 | 4668691 | Шланг | 1 |
| 53 | 4201986 | Резиновая втулка | 1 |
| 54 | 4055312 | Ленточный зажим | 10 |
| 55 | 4121859 | Ленточный зажим | 19 |
| 58 | 4269537 | Переходник | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4703324 | Датчик давления | 1 |
| 59A | 4365826 | Уплотнительное кольцо | 1 |
| 60 | YA00003616 | Жгут проводов | 1 |
| 62 | J260840 | Болт с шайбой | 2 |
| 62A | J900840 | Болт | 1 |
| 62B | A590108 | Плоская шайба | 1 |
| 64 | YA40007250 | Кронштейн | 1 |
| 65 | 4193816 | Зажим | 2 |
| 66 | J271030 | Болт с шайбой | 5 |
| 66A | J901030 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 68 | 4190265 | Зажим | 1 |
| 70 | 4190282 | Зажим | 2 |
| 71 | 4190264 | Зажим | 2 |
| 72 | J271025 | Болт с шайбой | 2 |
| 72A | J901025 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
