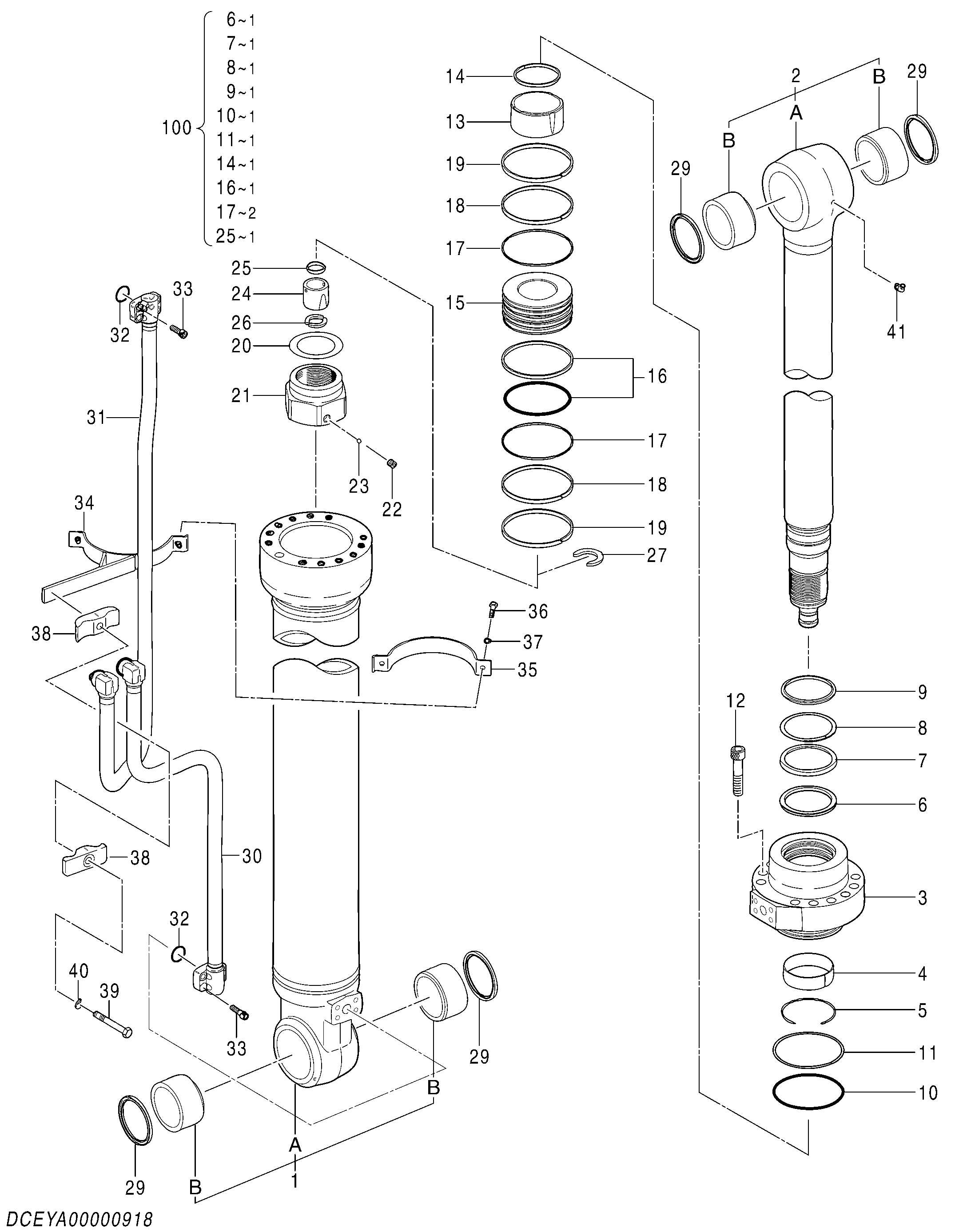

Гидроцилиндр рукояти (2P-BOOM) — HITACHI ZX350LCN-5B

Заводская схема «Гидроцилиндр рукояти (2P-BOOM)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00000918	Гидроцилиндр рукояти (2P)	1
1	XB00002713	Труба гидроцилиндра	1
1B	4630702	Втулка	2
2	XB00001756	Шток поршня	1
2B	4630702	Втулка	2
3	0975405	Головка гидроцилиндра	1
4	0352704	Втулка	1
5	0133103	Стопорное кольцо	1
6	0975406	Кольцо буффер	1
7	0975407	У-ринг	1
8	0975408	Опорное кольцо	1
9	0972105	Грязесъёмное кольцо	1
10	A811160	Уплотнительное кольцо	1
11	4170546	Опорное кольцо	1
12	0875605	Болт с внутренним шестигранником	12
13	0975409	Амортизирующий подшипник	1
14	0975410	Уплотнение амортизатор	1
15	0917105	Поршень	1
16	4170547	Уплотнительное кольцо	1
17	0875607	Опорное кольцо	2
18	0972106	Направляющее кольцо	2
19	0259307	Направляющее кольцо	2
20	0450511	Регулировочная шайба	1
21	0917106	Гайка	1
22	0353012	Установочный винт	1
23	0353011	Стальной шарик	1
24	0975412	Амортизирующий подшипник	1
25	0937410	Уплотнение амортизатор	1
26	0492212	Ограничитель	2
27	0975413	Кольцо стопорный	1
29	0420110	Грязесъёмное кольцо	4
30	1111502	Трубка	1
31	1111503	Трубка	1
32	984614	Уплотнительное кольцо	2
33	M341236	Болт с внутренним шестигранником	8
34-40	1111504	Комплект лента	1
34	1111505	Лента	1
35	0975422	Лента	1
36	J901035	Болт	2
37	A590910	Пружинная шайба	2
38	0237112	Держатель	2
39	0254312	Болт	1
40	0456005	Пружинная шайба	1
41	XB00001092	Пресс-маслёнка	1
100	YA00006597	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
