Топливные трубопроводы (с водяной сепаратор) — HITACHI ZX350LCN-5B

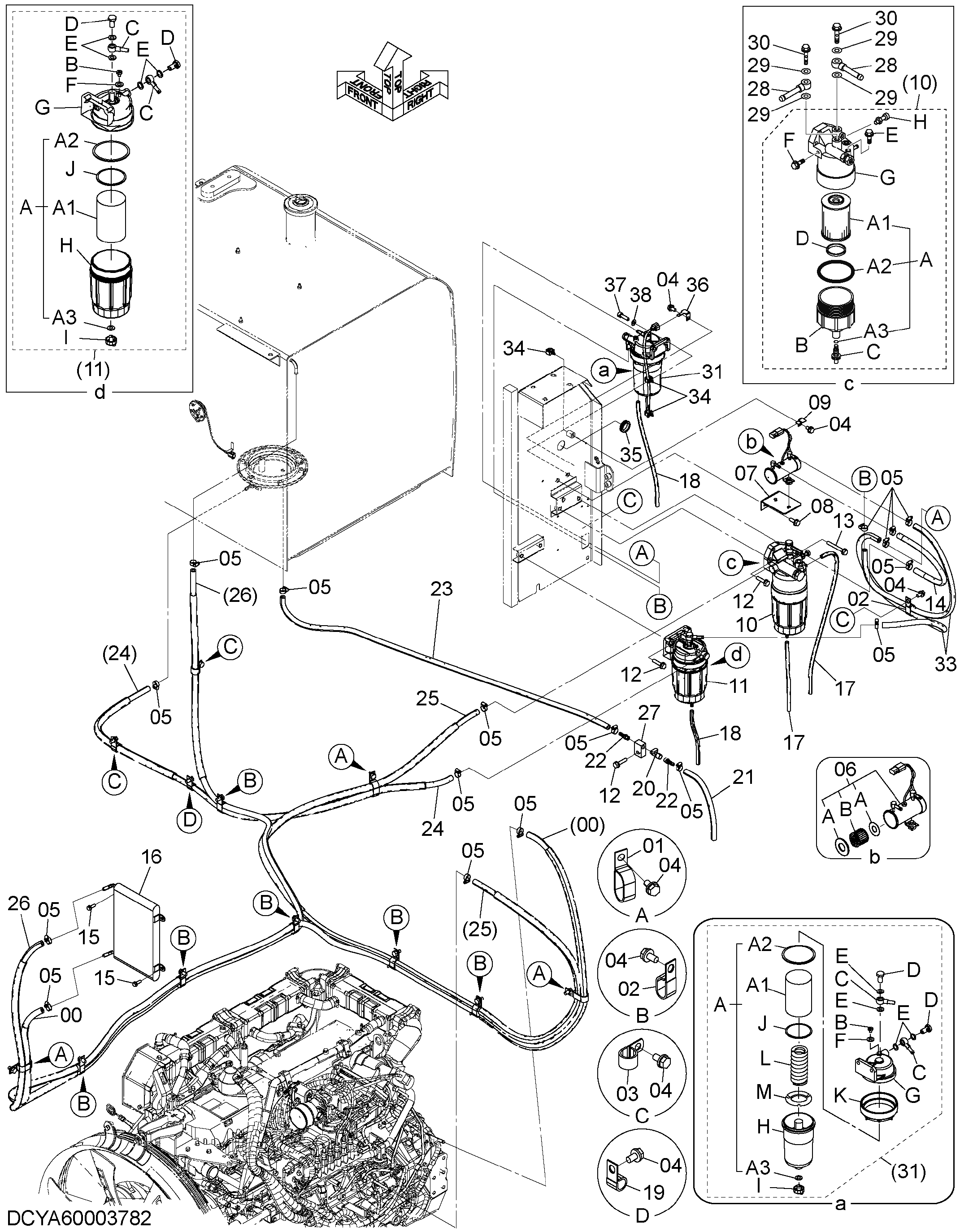

Заводская схема «Топливные трубопроводы (с водяной сепаратор)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9246566 | Топливный шланг | 1 |
| 00A | 4626782 | Трубка | 1 |
| 00B | 4610630 | Трубка | 1 |
| 00C | 4625599 | Топливный шланг | 1 |
| 01 | 4192034 | Зажим | 3 |
| 02 | 4190282 | Зажим | 7 |
| 03 | 4190263 | Зажим | 2 |
| 04 | J271020 | Болт с шайбой | 15 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4514700 | Зажим шланг | 17 |
| 06 | 4645227 | Насос | 1 |
| 06A | 4658052 | Прокладка | 1 |
| 06B | 4658053 | Странер | 1 |
| 07 | 8100676 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4381930 | Кронштейн | 1 |
| 10 | 4723211 | Топливный фильтр | 1 |
| 10A | 4719920 | Топливный фильтр | 1 |
| 10A2 | 4687660 | Уплотнительное кольцо | 1 |
| 10A3 | 4698361 | Прокладка | 1 |
| 10B | 4698360 | Корпус фильтр | 1 |
| 10C | 4698359 | Пробка дренажный | 1 |
| 10D | 4687659 | Кольцо | 1 |
| 10E | 4687946 | Пробка | 1 |
| 10F | 4687947 | Пробка | 1 |
| 10G | 4698357 | Головка | 1 |
| 10H | 4687688 | Датчик | 1 |
| 11 | 4679980 | Топливный фильтр | 1 |
| 11A | 4676385 | Топливный фильтр | 1 |
| 11A2 | 4653195 | Уплотнительное кольцо | 1 |
| 11A3 | 4653194 | Прокладка | 1 |
| 11B | 4653191 | Пробка воздушный | 1 |
| 11C | 4326742 | Трубка топливный | 2 |
| 11D | 4326740 | Болт | 2 |
| 11E | 4326741 | Прокладка | 4 |
| 11F | 4653192 | Прокладка | 1 |
| 11G | 4653187 | Головка | 1 |
| 11H | 4653189 | Корпус фильтр | 1 |
| 11I | 4653193 | Пробка дренажный | 1 |
| 11J | 4653190 | Кольцо | 1 |
| 12 | J271045 | Болт с шайбой | 5 |
| 12A | J901045 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271080 | Болт с шайбой | 1 |
| 13A | J901080 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4454522 | Топливный шланг | 1 |
| 15 | J260825 | Болт с шайбой | 4 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4700618 | Радиатор | 1 |
| 17 | 4655884 | Виниловый шланг | 2 |
| 18 | 4681999 | Виниловый шланг | 2 |
| 19 | 4190273 | Зажим | 1 |
| 20 | 4478378 | Шаровой клапан | 1 |
| 21 | 4407161 | Топливный шланг | 1 |
| 22 | 4449362 | Адаптер | 2 |
| 23 | 4404652 | Топливный шланг | 1 |
| 24 | 9242798 | Топливный шланг | 1 |
| 24A | 4610630 | Трубка | 1 |
| 24B | 4625600 | Трубка | 1 |
| 24C | 4334184 | Топливный шланг | 1 |
| 25 | 9313975 | Топливный шланг | 1 |
| 25A | 4626782 | Трубка | 2 |
| 25B | 4607376 | Топливный шланг | 1 |
| 26 | 9279257 | Топливный шланг | 1 |
| 26A | 4683248 | Топливный шланг | 1 |
| 26B | 4610630 | Трубка | 1 |
| 26C | 4626781 | Трубка | 1 |
| 27 | 4725406 | Адаптер | 1 |
| 28 | 4634911 | Трубка топливный | 2 |
| 29 | 4634979 | Манжета | 4 |
| 30 | 4634716 | Болт проушина | 2 |
| 31 | YA00011858 | Топливный фильтр | 1 |
| 31A | YA00002973 | Топливный фильтр | 1 |
| 31A2 | YA00013462 | Прокладка | 1 |
| 31A3 | 4653194 | Прокладка | 1 |
| 31B | 4653191 | Пробка воздушный | 1 |
| 31C | 4326742 | Трубка топливный | 2 |
| 31D | 4326740 | Болт | 2 |
| 31E | 4326741 | Прокладка | 4 |
| 31F | 4653192 | Прокладка | 1 |
| 31H | YA00013900 | Корпус | 1 |
| 31I | 4653193 | Пробка дренажный | 1 |
| 31J | 4653190 | Кольцо | 1 |
| 31K | YA00013463 | Кольцо блокировка | 1 |
| 31L | YA00013460 | Пружина | 1 |
| 31M | YA00013459 | Фиксатор | 1 |
| 33 | 4635748 | Топливный шланг | 2 |
| 34 | 4449250 | Зажим | 3 |
| 35 | 4146559 | Резиновая втулка | 1 |
| 36 | YA00011942 | Кронштейн | 1 |
| 37 | J781035 | Болт с внутренним шестигранником | 2 |
| 38 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
