Трубопроводы системы смазки (2)(тип H20LD) — HITACHI ZX350LCN-5B

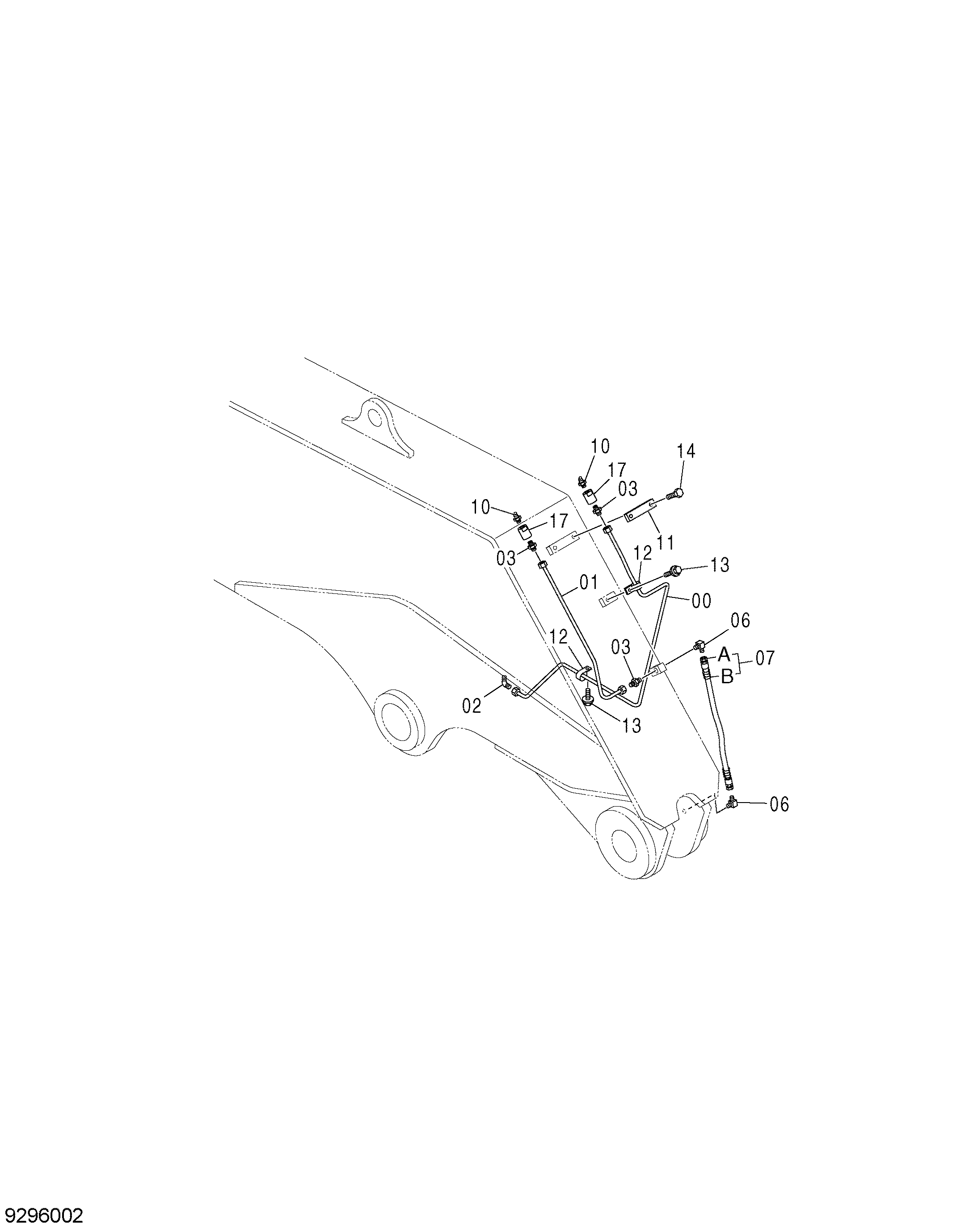

Заводская схема «Трубопроводы системы смазки (2)(тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3096503 | Трубка | 1 |
| 01 | 4483798 | Трубка | 1 |
| 02 | 4130174 | Штуцер трубки | 1 |
| 03 | 4130169 | Штуцер трубки | 3 |
| 06 | 4154656 | Угловой штуцер | 2 |
| 07 | 9114956 | Шланг в сборе | 1 |
| 07A | 4213825 | Нейлоновый шланг | 1 |
| 07B | 4276481 | Защитный кожух | 1 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 11 | 4054024 | Хомут | 1 |
| 12 | 4000854 | Зажим трубка | 2 |
| 13 | J260612 | Болт с шайбой | 2 |
| 13A | J900612 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | J901040 | Болт | 2 |
| 17 | 4060162 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
