Стрела детали (тип H20LD) — HITACHI ZX350LCN-5B

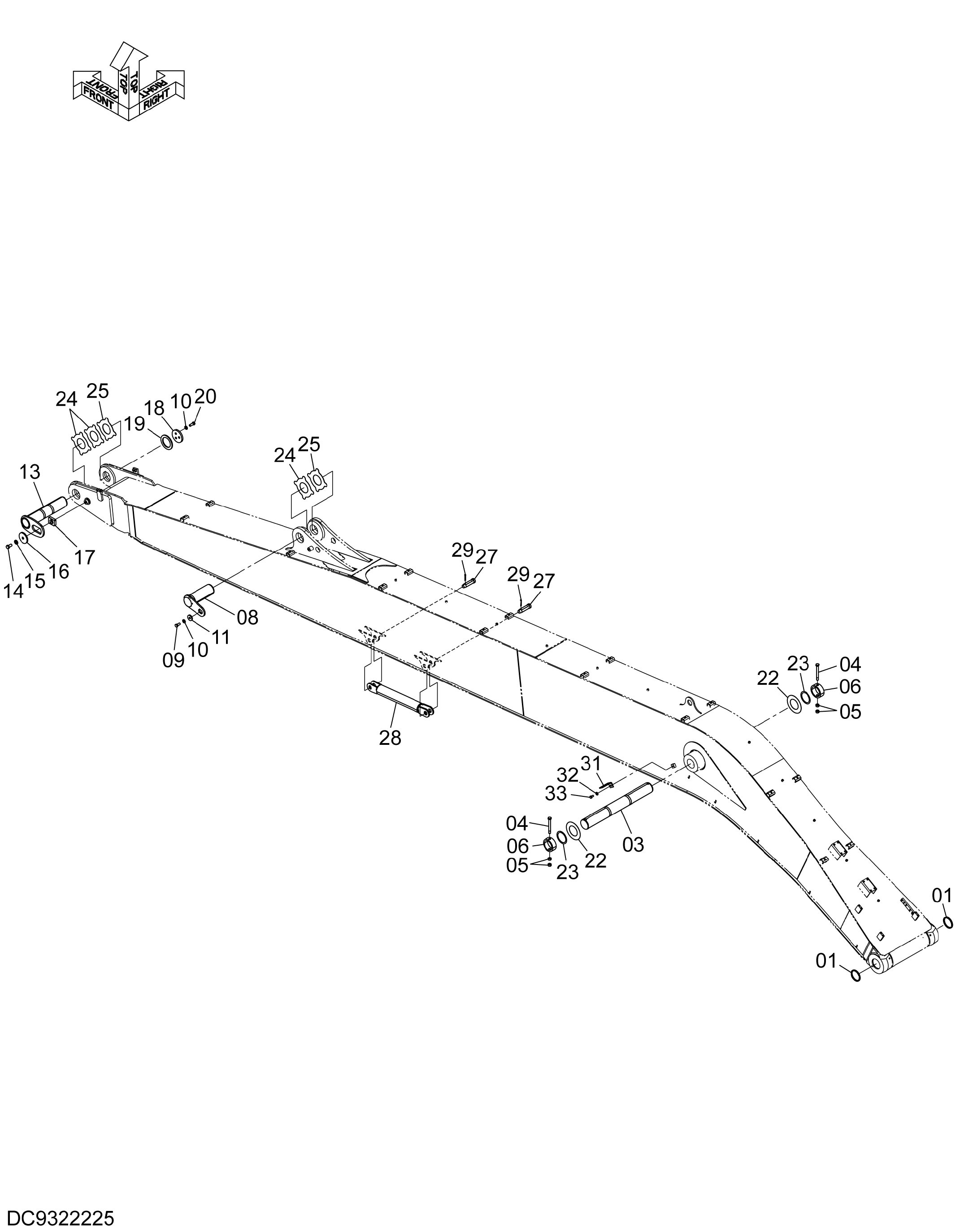

Заводская схема «Стрела детали (тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085479 | Пылезащитное уплотнение | 2 |
| 03 | 3079491 | Палец | 1 |
| 04 | 4435584 | Стопорный палец | 2 |
| 05 | J950020 | Гайка | 4 |
| 06 | 4662435 | Ограничитель | 2 |
| 08 | 8096435 | Палец | 1 |
| 09 | J921840 | Болт | 1 |
| 10 | J222018 | Шайба | 4 |
| 11 | 4441471 | Пластина | 1 |
| 13 | 8124578 | Палец | 1 |
| 14 | J922245 | Болт | 1 |
| 15 | J222022 | Шайба | 1 |
| 16 | 4611733 | Пластина | 1 |
| 17 | 4611688 | Блок | 1 |
| 18 | 4611642 | Ограничитель | 1 |
| 19 | 4611648 | Проставка | 1 |
| 20 | J921850 | Болт | 3 |
| 22 | 4450015 | Упорная пластина | 2 |
| 23 | 4445637 | Упорная пластина | 2 |
| 24 | 4445635 | Упорная пластина | 3 |
| 25 | 4445636 | Упорная пластина | 2 |
| 27 | 4287251 | Палец | 2 |
| 28 | 9738224 | Стойка | 1 |
| 29 | A766063 | Шплинт | 2 |
| 31 | 4224631 | Кронштейн | 1 |
| 32 | J222014 | Шайба | 1 |
| 33 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
