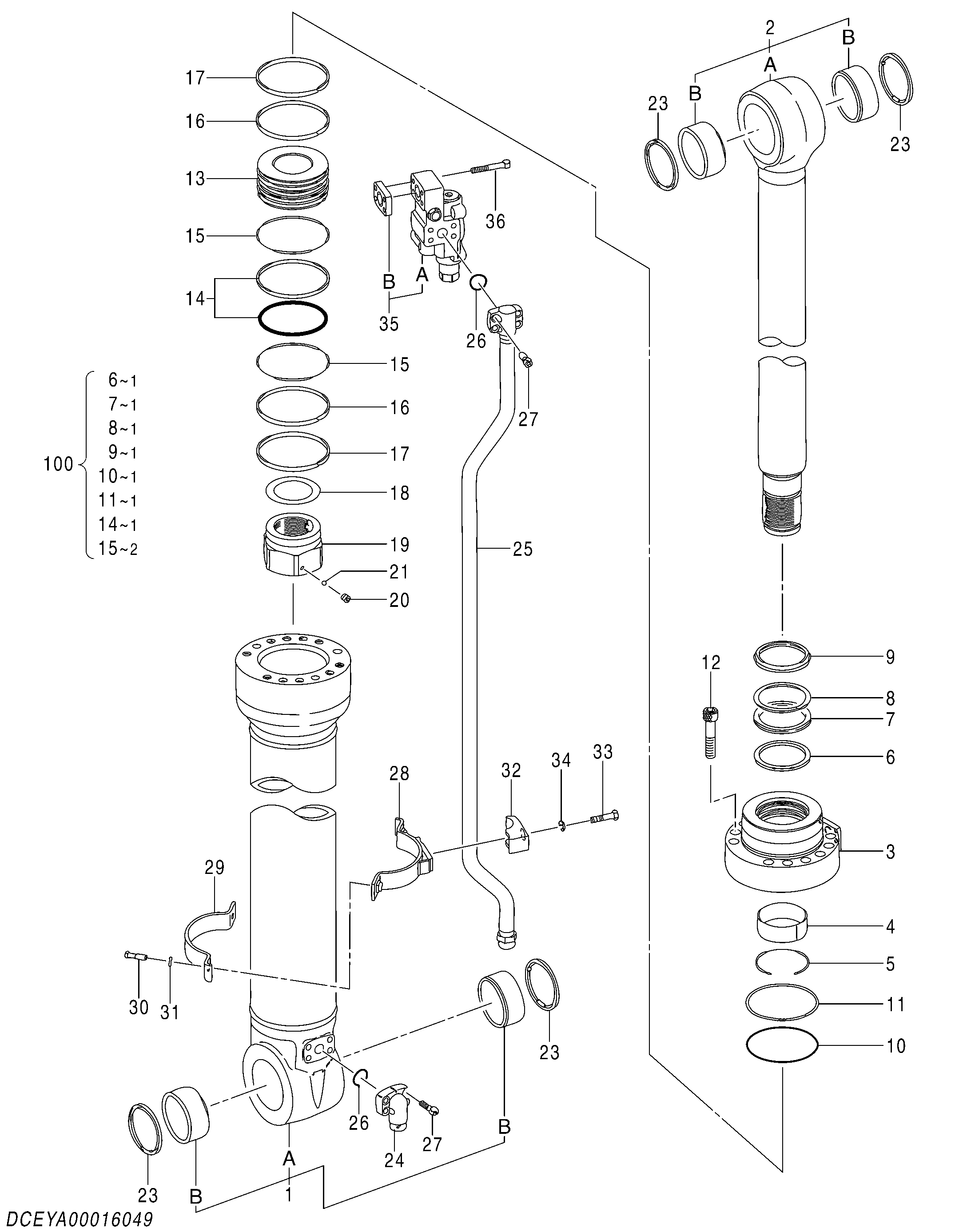

Гидроцилиндр. позиционирование (с шланг защита от разрыва клапан) — HITACHI ZX350LCN-5B

Заводская схема «Гидроцилиндр. позиционирование (с шланг защита от разрыва клапан)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00016049	Гидроцилиндр	1
1	1111701	Труба гидроцилиндра	1
1B	4381859	Втулка	2
2	1111702	Шток поршня	1
2B	4381859	Втулка	2
3	1111703	Головка гидроцилиндра	1
4	0461206	Втулка	1
5	0439705	Кольцо блокировка	1
6	1111704	Кольцо буффер	1
7	1111705	У-ринг	1
8	1111706	Опорное кольцо	1
9	0929503	Грязесъёмное кольцо	1
10	A811160	Уплотнительное кольцо	1
11	4170546	Опорное кольцо	1
12	0875605	Болт с внутренним шестигранником	12
13	0917105	Поршень	1
14	4170547	Уплотнительное кольцо	1
15	0875607	Опорное кольцо	2
16	0972106	Направляющее кольцо	2
17	0259307	Направляющее кольцо	2
18	0450511	Регулировочная шайба	1
19	0917106	Гайка	1
20	0353012	Установочный винт	1
21	0353011	Стальной шарик	1
23	0420110	Грязесъёмное кольцо	4
24	YA00012023	Соединение	1
25	YA00016627	Трубка	1
26	984614	Уплотнительное кольцо	2
27	M341236	Болт с внутренним шестигранником	8
28-34	XB00002655	Лента	1
28	0352719	Лента	1
29	0352721	Лента	1
30	J901035	Болт	2
31	A590910	Пружинная шайба	2
32	4720564	Хомут трубки	1
33	0237417	Болт	1
34	0208516	Пружинная шайба	1
35	YA00016496	Удерживающий клапан	1
35A	YA00000920	Удерживающий клапан	1
35B	YA00016221	Пластина	1
36	M341280	Болт с внутренним шестигранником	4
100	YA00011735	Комплект уплотнений	1
