Снятие устройство трубопроводы (1) — HITACHI ZX350LCN-5B

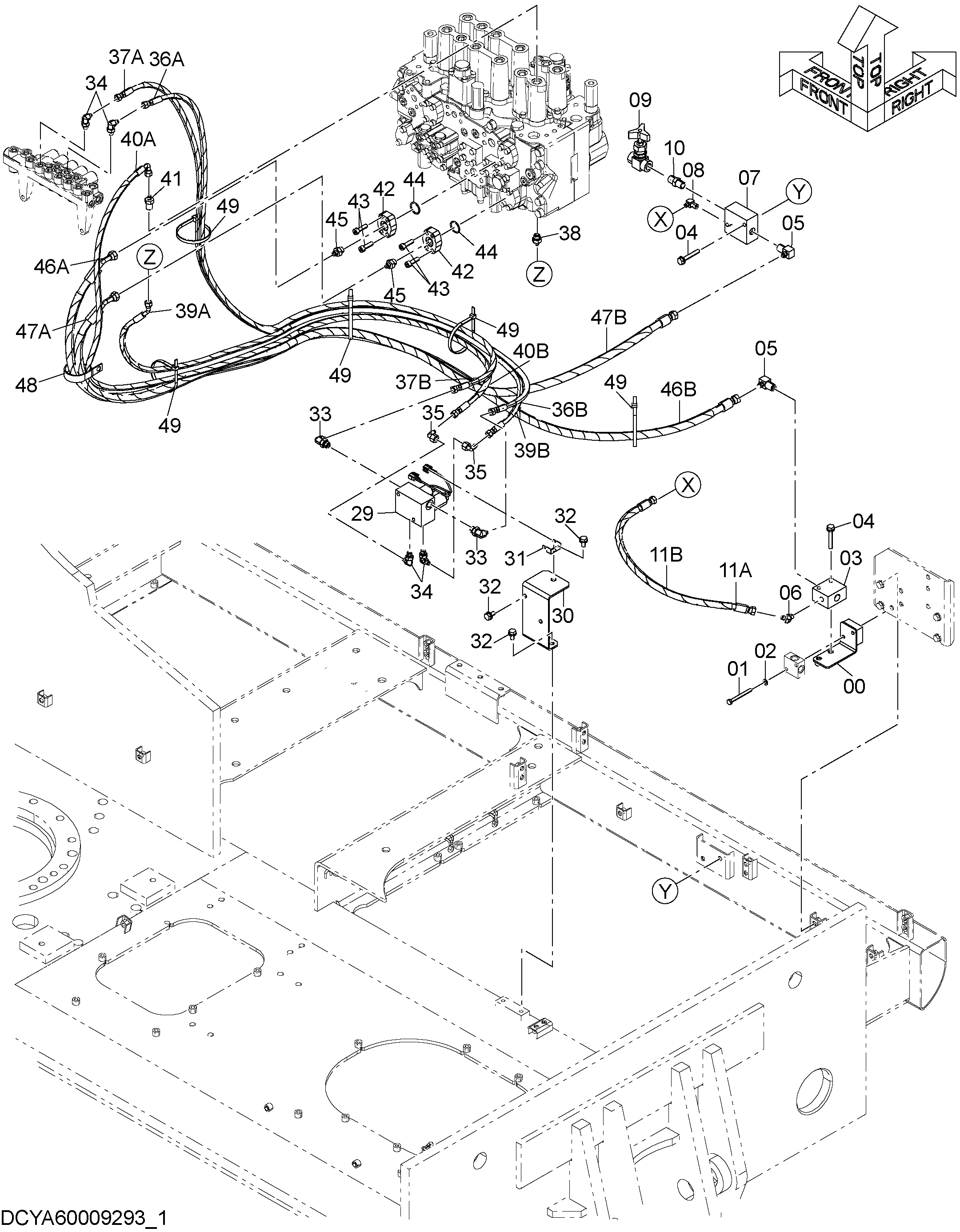

Заводская схема «Снятие устройство трубопроводы (1)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007443 | Кронштейн | 1 |
| 01 | J900880 | Болт | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 03 | 4240862 | Блок | 1 |
| 04 | J271065 | Болт с шайбой | 4 |
| 04A | J901065 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4207744 | Угловой штуцер | 2 |
| 06 | 4154655 | Угловой штуцер | 1 |
| 07 | 4240863 | Клапан | 1 |
| 08 | 4154656 | Угловой штуцер | 1 |
| 09 | 4220806 | Запорный клапан | 1 |
| 10 | 94-1703 | Адаптер | 1 |
| 11 | YA60009751 | В сборе шланг | 1 |
| 11A | YA00012790 | Шланг | 1 |
| 11B | 4327293 | Трубка спирал | 2 |
| 29 | 4463199 | Электромагнитный клапан | 1 |
| 30 | 8125262 | Кронштейн | 1 |
| 31 | 4602634 | Кронштейн | 1 |
| 32 | J271020 | Болт с шайбой | 5 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | A852332 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 4 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4346096 | Унион S | 2 |
| 36 | 9323833 | В сборе шланг | 1 |
| 36A | 4702622 | Шланг | 1 |
| 36B | 4327315 | Защитный кожух | 5 |
| 37 | 9323834 | В сборе шланг | 1 |
| 37A | 4725110 | Шланг | 1 |
| 37B | 4327315 | Защитный кожух | 5 |
| 38 | A852132 | Адаптер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | YA60009538 | В сборе шланг | 1 |
| 39A | YA00012616 | Шланг | 1 |
| 39B | 4327293 | Трубка спирал | 4 |
| 40 | YA60009539 | В сборе шланг | 1 |
| 40A | YA00012617 | Шланг | 1 |
| 40B | 4327293 | Трубка спирал | 5 |
| 41 | 4255791 | Адаптер | 1 |
| 42 | 3075596 | Фланец | 2 |
| 43 | J781035 | Болт с внутренним шестигранником | 8 |
| 44 | A811030 | Уплотнительное кольцо | 2 |
| 45 | A852133 | Адаптер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | YA60009540 | В сборе шланг | 1 |
| 46A | 4678760 | Шланг | 1 |
| 46B | 4327293 | Трубка спирал | 7 |
| 47 | YA60009541 | В сборе шланг | 1 |
| 47A | YA00012618 | Шланг | 1 |
| 47B | 4327293 | Трубка спирал | 7 |
| 48 | 4193816 | Зажим | 1 |
| 49 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
