Гидролинии рабочего оборудования (стрела)(тип H18LD) — HITACHI ZX350LCN-5B

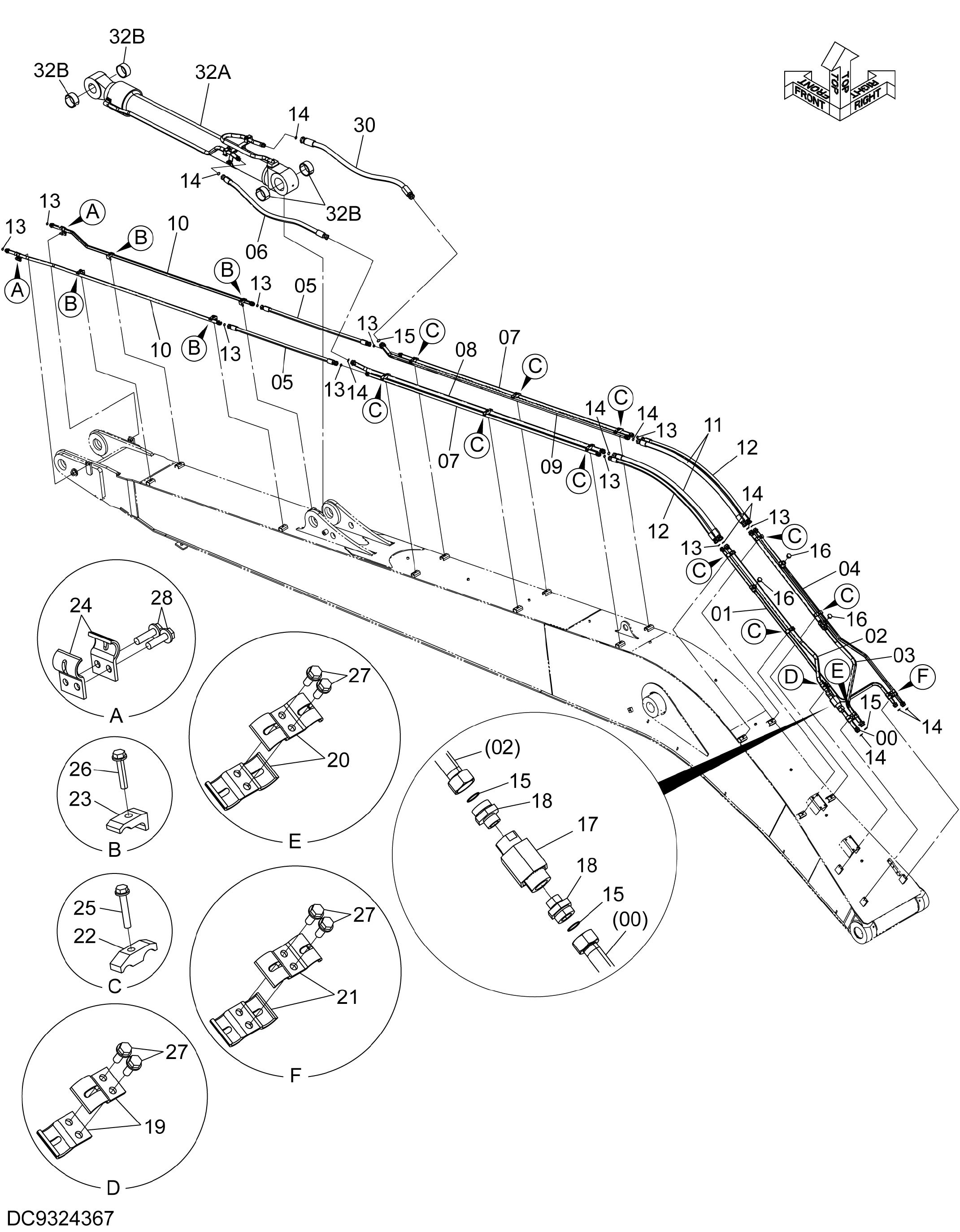

Заводская схема «Гидролинии рабочего оборудования (стрела)(тип H18LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756340 | Трубка | 1 |
| 01 | YA40006605 | Трубка | 1 |
| 02 | 8126803 | Трубка | 1 |
| 03 | YA40006606 | Трубка | 1 |
| 04 | YA40006604 | Трубка | 1 |
| 05 | 4254435 | Шланг | 2 |
| 06 | 4286815 | Шланг | 1 |
| 07 | 8126806 | Трубка | 2 |
| 08 | 8126807 | Трубка | 1 |
| 09 | 8126808 | Трубка | 1 |
| 10 | 8126809 | Трубка | 2 |
| 11 | 4286816 | Шланг | 2 |
| 12 | 4286269 | Шланг | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 10 |
| 14 | 4187328 | Уплотнительное кольцо | 10 |
| 15 | 4187329 | Уплотнительное кольцо | 4 |
| 16 | A885006 | Пробка | 3 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 9075046 | Клапан словретурн | 1 |
| 18 | 4207425 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4710794 | Хомут трубки | 2 |
| 20 | 4710797 | Хомут трубки | 2 |
| 21 | 4710796 | Хомут трубки | 2 |
| 22 | 4153488 | Хомут трубки | 10 |
| 23 | 4190126 | Хомут трубки | 4 |
| 24 | 4710793 | Хомут трубки | 4 |
| 25 | J271275 | Болт с шайбой | 10 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271265 | Болт с шайбой | 4 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J271235 | Болт с шайбой | 6 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271245 | Болт с шайбой | 4 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4296702 | Шланг | 1 |
| 32 | 9246665 | Гидроцилиндр рукояти | 1 |
| 32A | 4628635 | Гидроцилиндр рукояти | 1 |
| 32B | 4630702 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
