Гидролинии рабочего оборудования (рукоять)(тип H20LD) — HITACHI ZX350LCN-5B

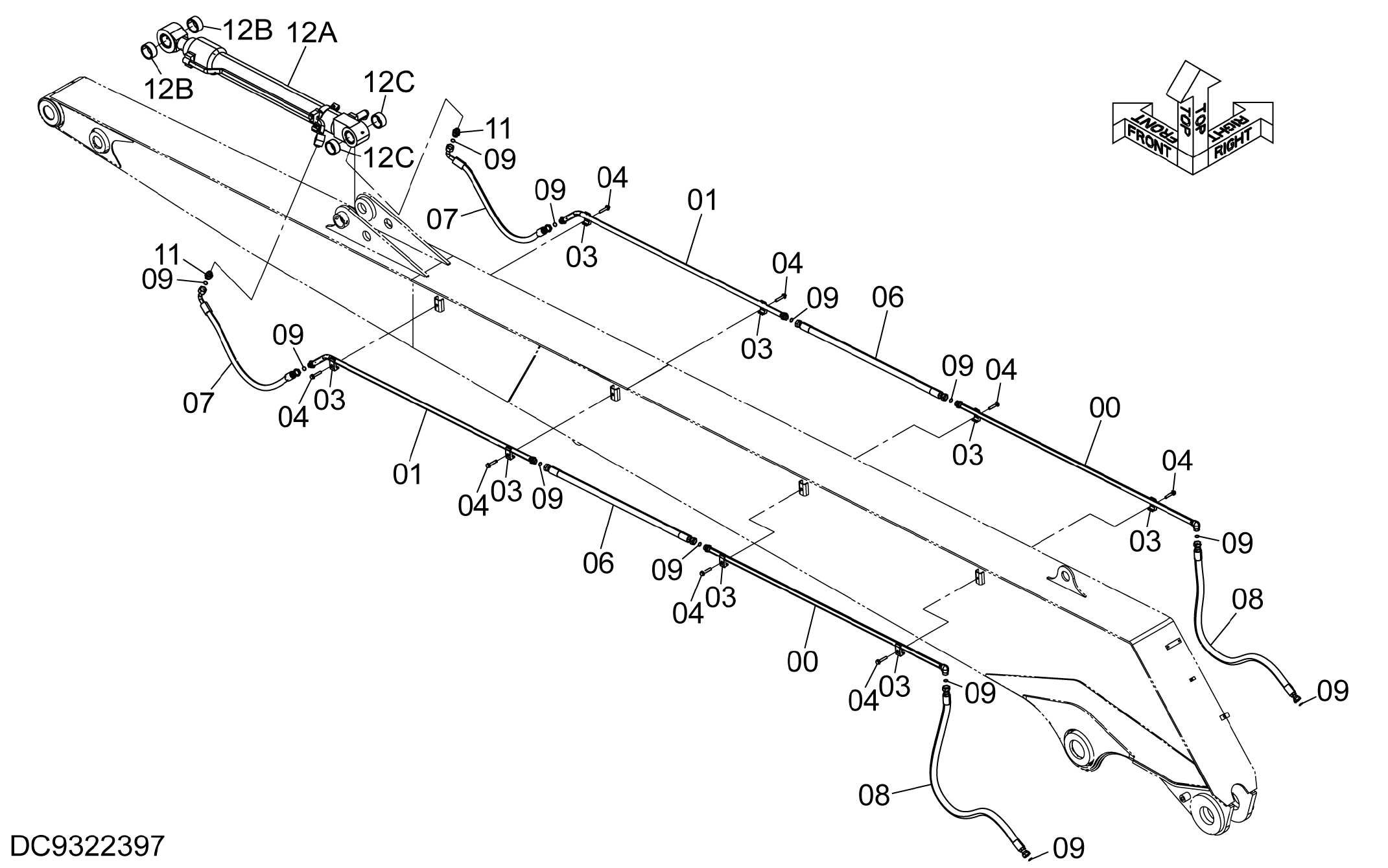

Заводская схема «Гидролинии рабочего оборудования (рукоять)(тип H20LD)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113193 | Трубка | 2 |
| 01 | 8126827 | Трубка | 2 |
| 03 | 4190126 | Хомут трубки | 8 |
| 04 | J271265 | Болт с шайбой | 8 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4649408 | Шланг | 2 |
| 07 | 4657480 | Шланг | 2 |
| 08 | 4653833 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 12 |
| 11 | A853166 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 9257021 | Гидроцилиндр ковша | 1 |
| 12A | 4645316 | Гидроцилиндр ковша | 1 |
| 12B | 4352400 | Втулка | 2 |
| 12C | 4362025 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
