Пилотные гидролинии (р-педал)(пол) — HITACHI ZX350LCN-5B

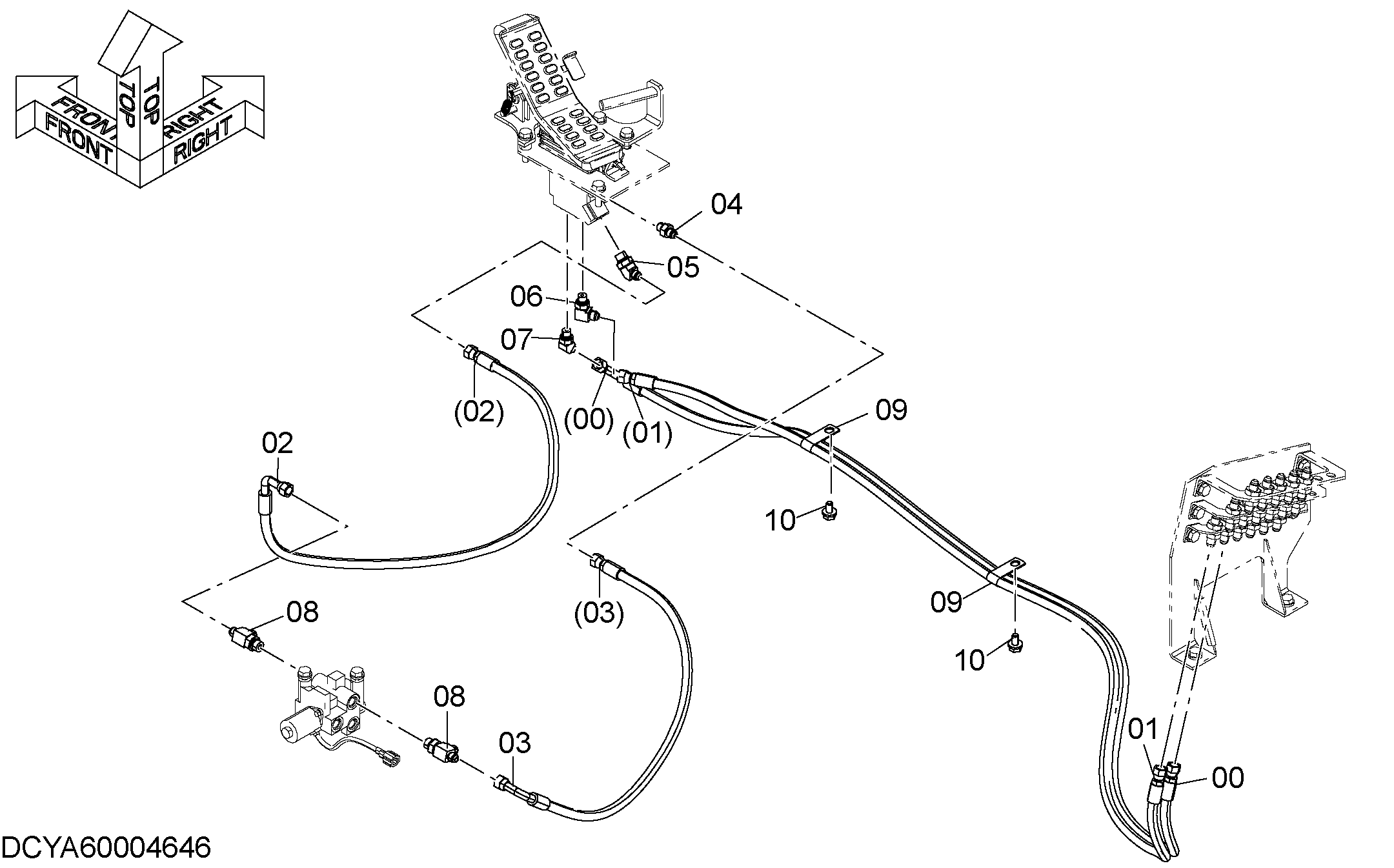

Заводская схема «Пилотные гидролинии (р-педал)(пол)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4733603 | Шланг | 1 |
| 01 | 4733604 | Шланг | 1 |
| 02 | 4661930 | Шланг | 1 |
| 03 | 4661931 | Шланг | 1 |
| 04 | A852123 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4190292 | Зажим | 2 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
