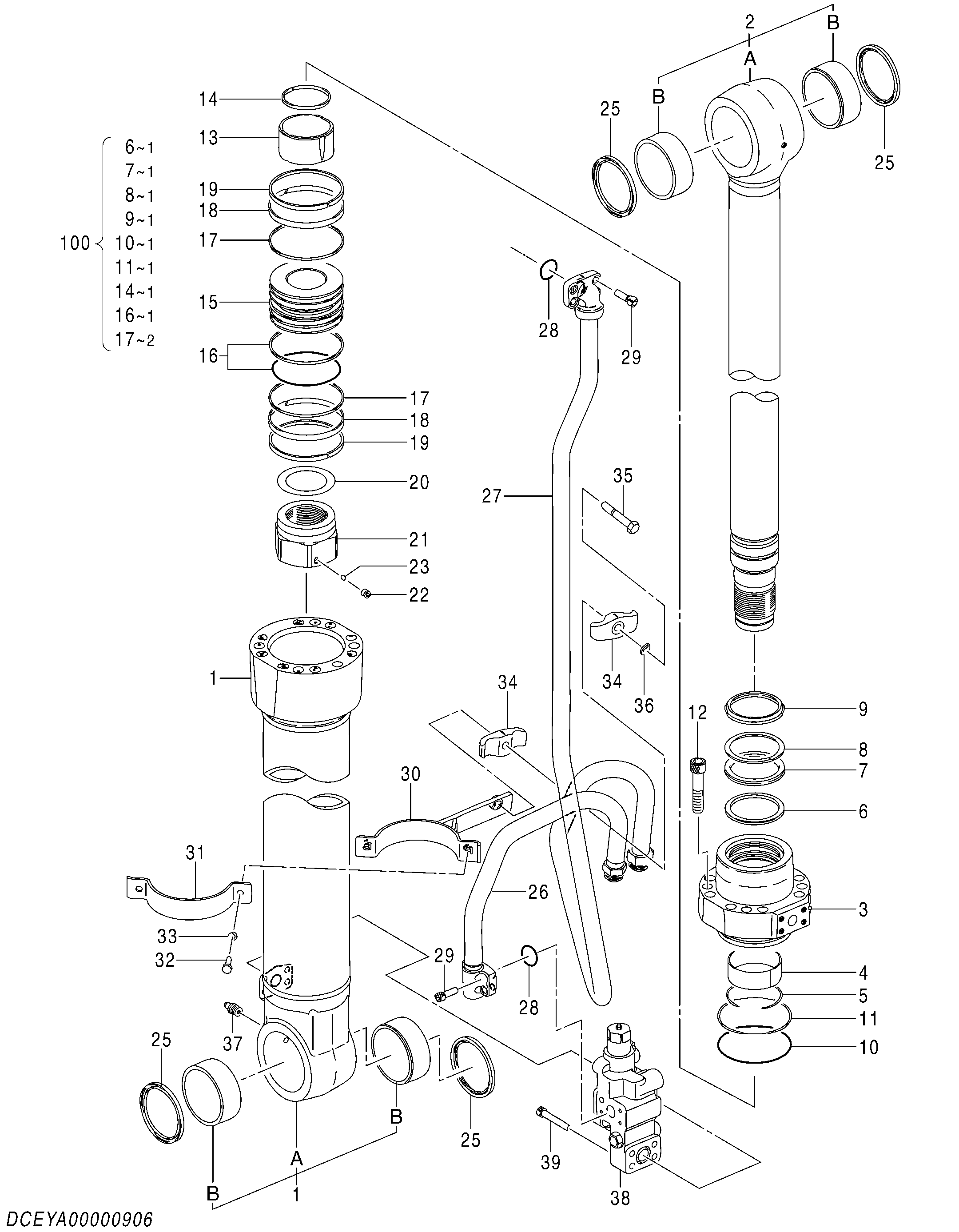

Гидроцилиндр стрелы (левый)(с шланг защита от разрыва клапан) — HITACHI ZX350LCN-5B

Заводская схема «Гидроцилиндр стрелы (левый)(с шланг защита от разрыва клапан)» для HITACHI ZX350LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00000906	Гидроцилиндр стрелы	1
1	0975001	Труба гидроцилиндра	1
1B	4381855	Втулка	2
2	0975002	Шток поршня	1
2B	4381855	Втулка	2
3	0975005	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Кольцо	1
6	0836115	Кольцо	1
7	1112704	У-ринг	1
8	0836107	Опорное кольцо	1
9	4729051	Грязесъёмное кольцо	1
10	A811140	Уплотнительное кольцо	1
11	0937506	Опорное кольцо	1
12	M342080	Болт с внутренним шестигранником	12
13	0836108	Амортизирующий подшипник	1
14	0836109	Уплотнение амортизатор	1
15	0975006	Поршень	1
16	0373411	Уплотнительное кольцо	1
17	0492208	Опорное кольцо	2
18	0962008	Кольцо	2
19	0373413	Кольцо	2
20	0373414	Регулировочная шайба	1
21	0867308	Гайка	1
22	0352715	Установочный винт	1
23	0104404	Шарик	1
25	0420110	Грязесъёмное кольцо	4
26	XB00002527	Трубка	1
27	0975102	Трубка	1
28	984614	Уплотнительное кольцо	2
29	M341236	Болт с внутренним шестигранником	8
30-36	1111101	Лента	1
30	0975103	Лента	1
31	0975011	Лента	1
32	J901035	Болт	2
33	A590910	Пружинная шайба	2
34	4636053	Держатель	2
35	0236916	Болт	1
36	0456005	Пружинная шайба	1
37	1220604	Пресс-маслёнка	1
38	4722907	Удерживающий клапан	1
39	YA00013051	Болт с внутренним шестигранником	4
100	YA00006596	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
