Электрооборудование (A) — HITACHI ZX350LCN-3FHCME

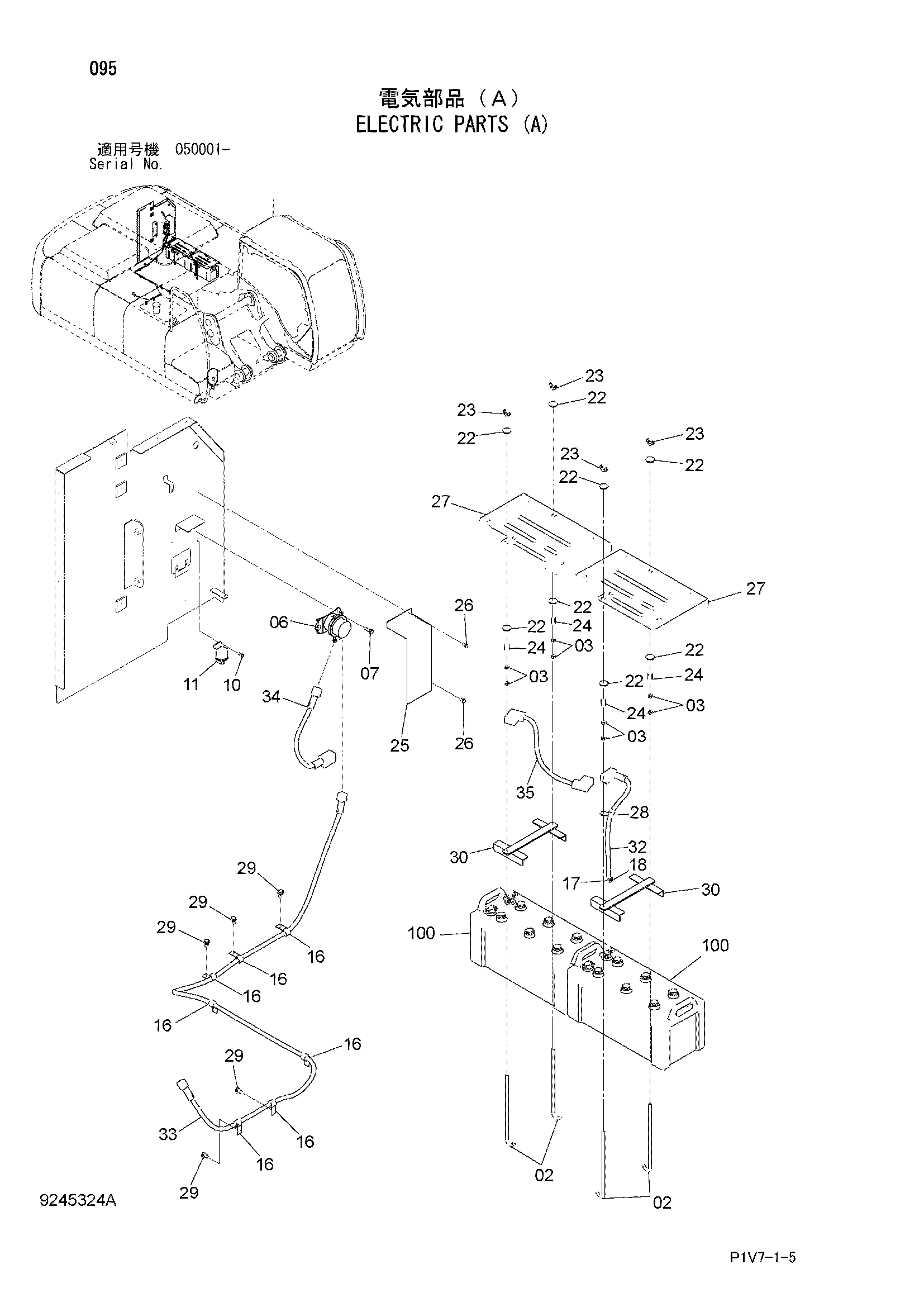

Заводская схема «Электрооборудование (A)» для HITACHI ZX350LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4430289 | Болт крюк | 4 |
| 03 | J950010 | Гайка | 8 |
| 06 | 4255762 | Реле аккумулятор | 1 |
| 07 | J260830 | Болт с шайбой | 2 |
| 07A | J900830 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 10 | J260620 | Болт с шайбой | 2 |
| 10A | J900620 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 4654039 | Реле | 1 |
| 16 | 4190273 | Зажим | 7 |
| 17 | J950010 | Гайка | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 22 | J217083 | Шайба | 8 |
| 23 | M570010 | Гайка винг | 4 |
| 24 | 4627469 | Проставка | 4 |
| 25 | 3100949 | Крышка | 1 |
| 26 | J260816 | Болт с шайбой | 3 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 3106378 | Крышка | 2 |
| 28 | 4190275 | Зажим | 1 |
| 29 | J271020 | Болт с шайбой | 5 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 8102545 | Кронштейн | 2 |
| 32 | 4645954 | Трос батт. | 1 |
| 33 | 4457896 | Жгут проводов | 1 |
| 34 | 4652504 | Трос батт. | 1 |
| 35 | 4652505 | Трос батт. | 1 |
| 100 | 4237922 | Аккумулятор (160Ah) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
