Крышка (7)(лоувер дверь тип B) — HITACHI ZX350LCN-3FAMS

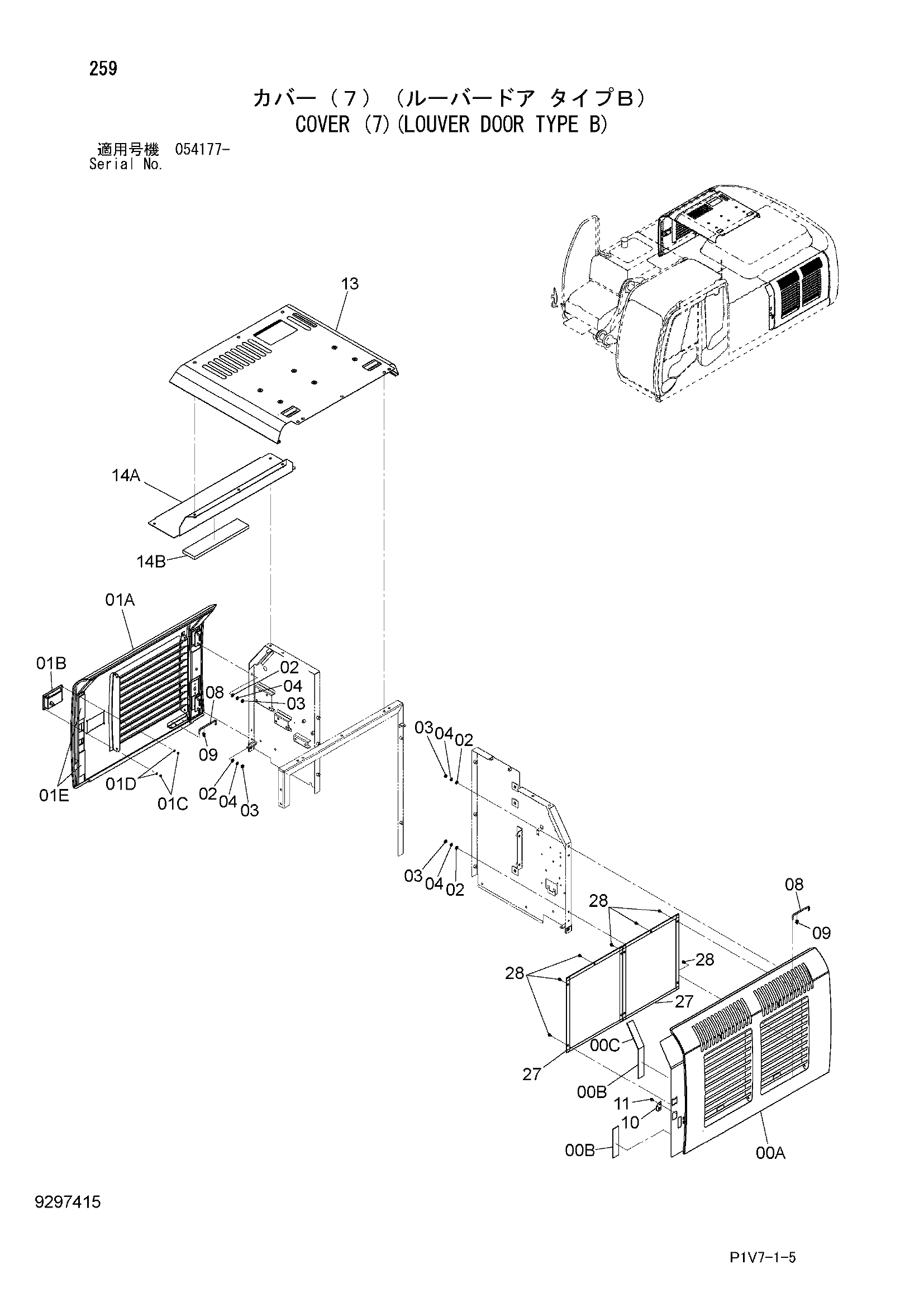

Заводская схема «Крышка (7)(лоувер дверь тип B)» для HITACHI ZX350LCN-3FAMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055974 | Дверь | 1 |
| 00A | 5012200 | Дверь | 1 |
| 00B | 4654108 | Резиновая прокладка | 2 |
| 00C | 4654109 | Резиновая прокладка | 1 |
| 01 | 7055913 | Дверь | 1 |
| 01A | 5012193 | Дверь | 1 |
| 01B | 4652498 | Замок | 1 |
| 01C | M500605 | Гайка | 4 |
| 01D | A590106 | Плоская шайба | 4 |
| 01E | 4654109 | Резиновая прокладка | 2 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | J950010 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 08 | 4639112 | Стойка | 2 |
| 09 | 4647195 | Держатель | 2 |
| 10 | 4642167 | Ограничитель | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 6023260 | Крышка | 1 |
| 14 | 8104372 | Крышка | 1 |
| 14A | 7047519 | Крышка | 1 |
| 14B | 4650909 | Резиновая прокладка | 1 |
| 27 | 8115885 | Сетка | 2 |
| 28 | J260816 | Болт с шайбой | 10 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCN-3FAMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
