Топливные трубопроводы — HITACHI ZX350LCK-5G

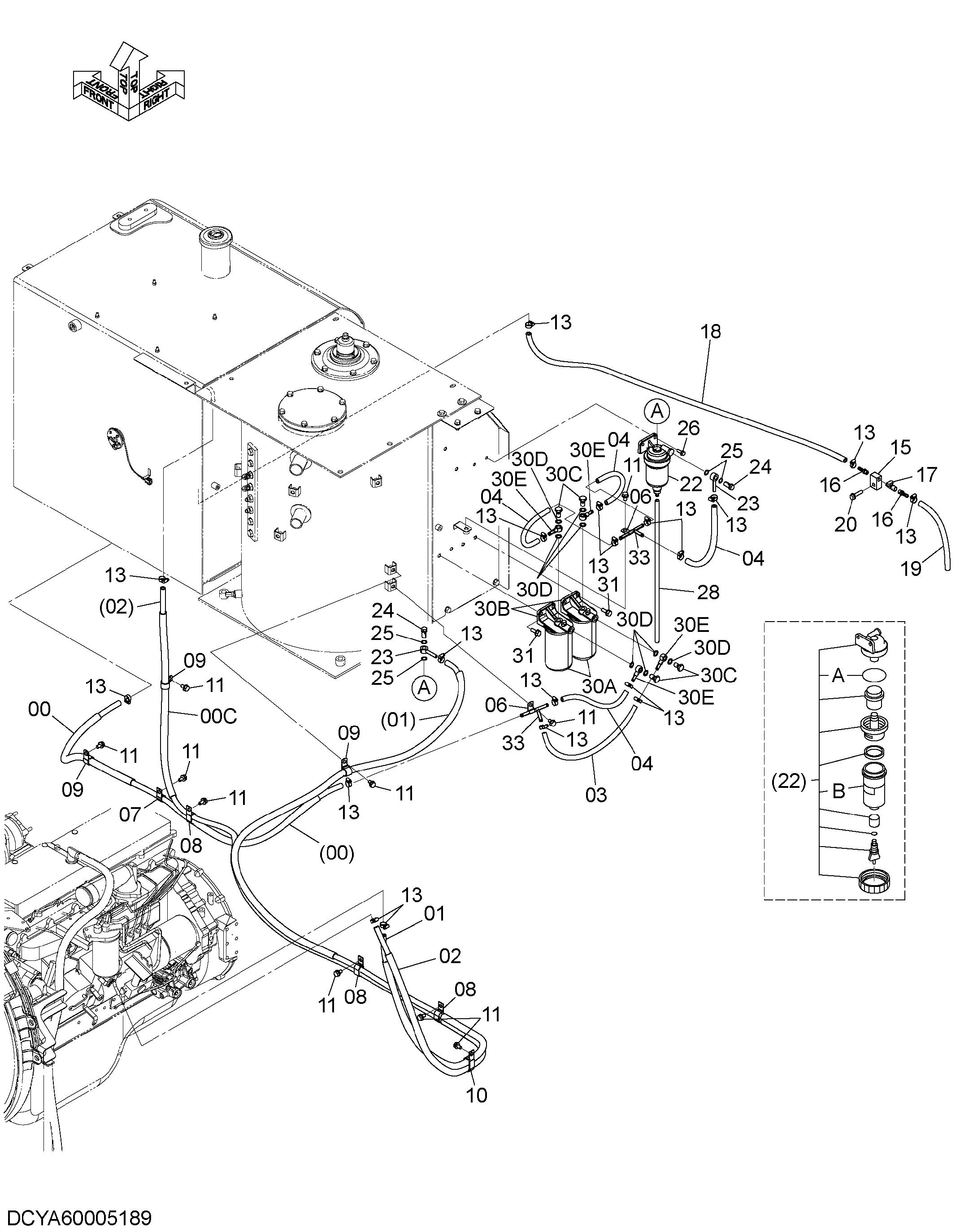

Заводская схема «Топливные трубопроводы» для HITACHI ZX350LCK-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60005186 | Топливный шланг | 1 |
| 00A | 4388235 | Топливный шланг | 1 |
| 00B | 4610630 | Трубка | 1 |
| 00C | 4670709 | Трубка | 1 |
| 01 | 9323292 | Топливный шланг | 1 |
| 01A | 4374348 | Топливный шланг | 1 |
| 01B | 4457967 | Трубка | 1 |
| 01C | 4602152 | Трубка | 1 |
| 02 | 9323293 | Топливный шланг | 1 |
| 02A | 4629810 | Топливный шланг | 1 |
| 02B | 4686486 | Трубка | 1 |
| 02C | 4610630 | Трубка | 1 |
| 03 | YA00010558 | Топливный шланг | 1 |
| 04 | YA00010557 | Топливный шланг | 4 |
| 06 | 4190261 | Зажим | 2 |
| 07 | 4190273 | Зажим | 1 |
| 08 | 4190282 | Зажим | 3 |
| 09 | 4190263 | Зажим | 3 |
| 10 | 4192034 | Зажим | 1 |
| 11 | J271020 | Болт с шайбой | 10 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4514700 | Зажим шланг | 19 |
| 15 | 4725406 | Адаптер | 1 |
| 16 | 4449362 | Адаптер | 2 |
| 17 | 4478378 | Шаровой клапан | 1 |
| 18 | 4404652 | Топливный шланг | 1 |
| 19 | 4407161 | Топливный шланг | 1 |
| 20 | J271045 | Болт с шайбой | 1 |
| 20A | J901045 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4461209 | Сепаратор | 1 |
| 22A | 4621869 | Уплотнительное кольцо | 1 |
| 22B | 4621774 | Корпус | 1 |
| 23 | 4452162 | Трубка топливный | 2 |
| 24 | 4452163 | Болт проушина | 2 |
| 25 | 4452165 | Манжета | 4 |
| 26 | J260825 | Болт с шайбой | 2 |
| 26A | J900825 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 4433333 замена: 4396469 | Виниловый шланг | 1 |
| 28 | 4396469 | Виниловый шланг | 1 |
| 30 | 4335136 | Топливный фильтр | 2 |
| 30A | 4326739 | Топливный фильтр | 1 |
| 30B | 4326807 | Головка | 1 |
| 30C | 4326740 | Болт | 2 |
| 30D | 4326741 | Прокладка | 4 |
| 30E | 4326742 | Трубка топливный | 2 |
| 31 | J271030 | Болт с шайбой | 4 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 9761400 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCK-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
