Электрооборудование (1) — HITACHI ZX350LCK-5G

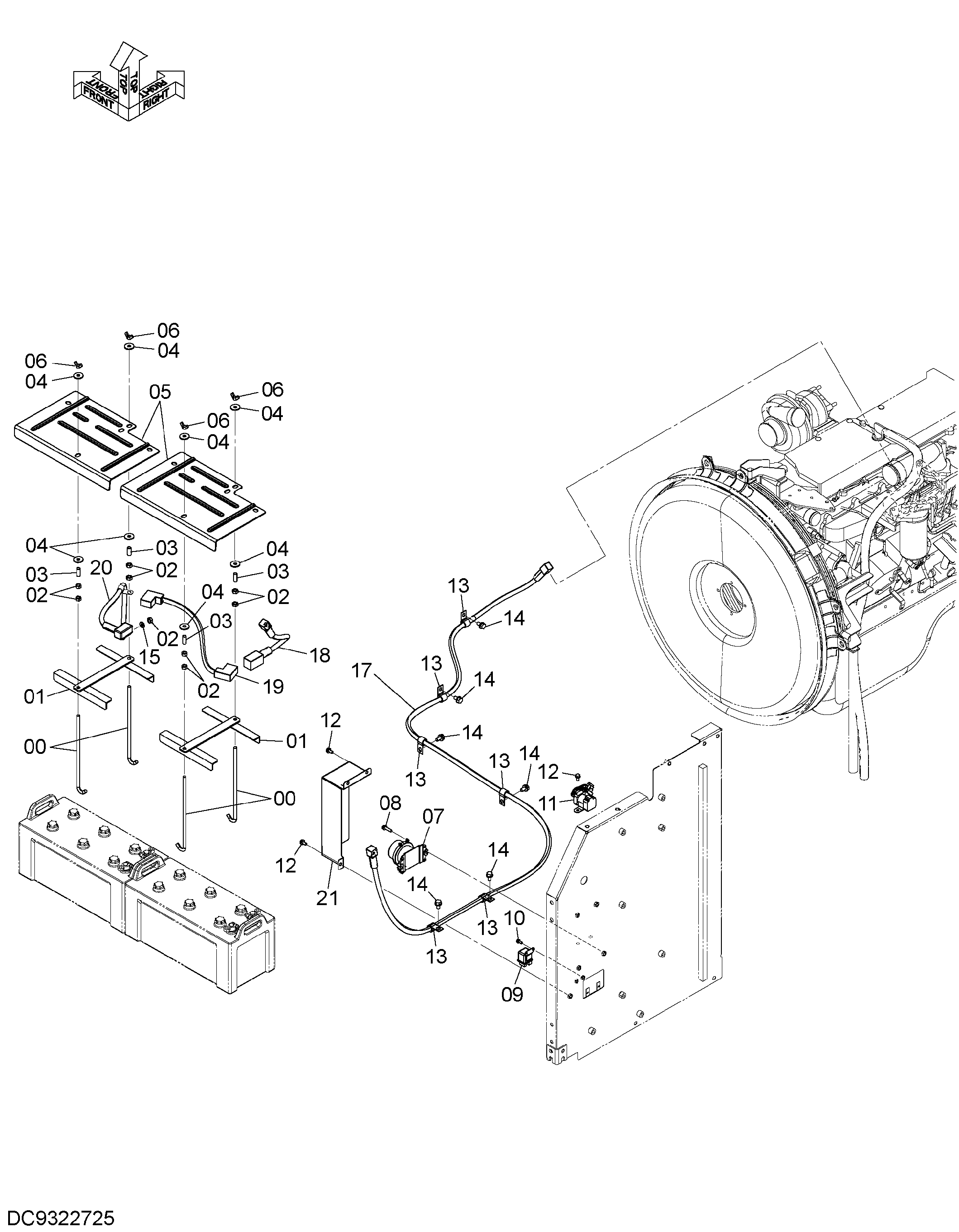

Заводская схема «Электрооборудование (1)» для HITACHI ZX350LCK-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4430289 | Болт крюк | 4 |
| 01 | 8102545 | Кронштейн | 2 |
| 02 | J950010 | Гайка | 9 |
| 03 | 4627469 | Проставка | 4 |
| 04 | J217083 | Шайба | 8 |
| 05 | 3106378 | Крышка | 2 |
| 06 | M570010 | Гайка винг | 4 |
| 07 | 4255762 | Реле аккумулятор | 1 |
| 08 | J260830 | Болт с шайбой | 2 |
| 08A | J900830 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4654039 | Реле | 1 |
| 10 | J260616 | Болт с шайбой | 2 |
| 10A | J900616 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | 4452158 | Реле защитный | 1 |
| 12 | J260816 | Болт с шайбой | 5 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4190273 | Зажим | 6 |
| 14 | J271020 | Болт с шайбой | 6 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A590110 | Плоская шайба | 1 |
| 17 | YA00010363 | Трос батт. | 1 |
| 18 | 4652504 | Трос батт. | 1 |
| 19 | 4652505 | Трос батт. | 1 |
| 20 | 4645954 | Трос батт. | 1 |
| 21 | YA00010478 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350LCK-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
